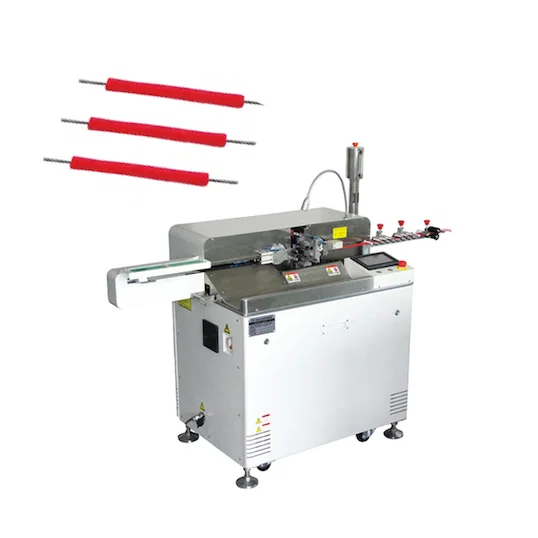

Máquina de torsión y estañado a doble extremo JW-CM08
Máquina de torsión y estañado a doble extremo JW-CM08 Thumb

Máquina de torsión y estañado a doble extremo JW-CM08

📅 2025-04-25 👁️ 2,348
  • Modelo del producto: JW-CM08

  • Especificaciones

    Uso: Corte, pelado, torsión, estañado
    Eficiencia (1 salida 3): 32-20AWG, 2700-4000/H
    Eficiencia (1 salida 8): 20-16AWG, 6400-10000/H
    Cable aplicable: AWG18-24 / AWG24-32
    Longitud de corte: 30-550 mm (mín. 8 mm, personalizado)
    Tolerancia de corte: 0,2+/-0,02* Longitud
    Longitud de pelado: 0-9 mm
    Longitud de torsión: 3-9 mm
    Longitud de estañado: 0,5-9 mm
    Suministro de aire: 0,5-0,7MPa
    Garantía: 1 año
    Lugar de origen: China
  • Solicitar presupuesto ahora

La JW-CM08 corta, pela, retuerce y estaña ambos extremos de cable multipolar plano o de alambre unipolar, y procesa hasta 8 alambres en una pasada. La producción es de 2,700-4,000 pcs por hora con salida de 3 alambres en 32-20 AWG, y sube a 6,400-10,000 pcs por hora con salida de 8 alambres en 20-16 AWG. La longitud de corte va de 30-550 mm, con un mínimo de 8 mm disponible bajo pedido.

Retorcer y estañar a mano produce un paso de torsión distinto y una profundidad de inmersión distinta en cada conductor, y un extremo retorcido que no queda completamente impregnado falla en la bornera. La CM08 retuerce 3-9 mm y estaña 0.5-9 mm sobre un eje controlado, mantiene la longitud de corte en 0.2 más menos 0.02 veces la longitud y termina ambos extremos sin girar el cable. El pelado es de 0-9 mm, de modo que un extremo desnudo y un extremo estañado se ajustan en el mismo programa.

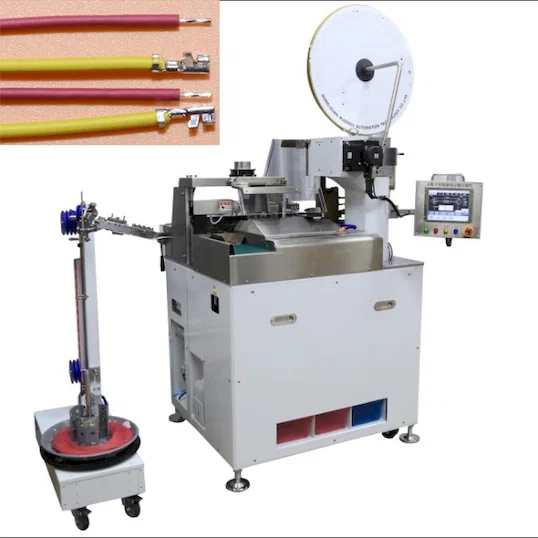

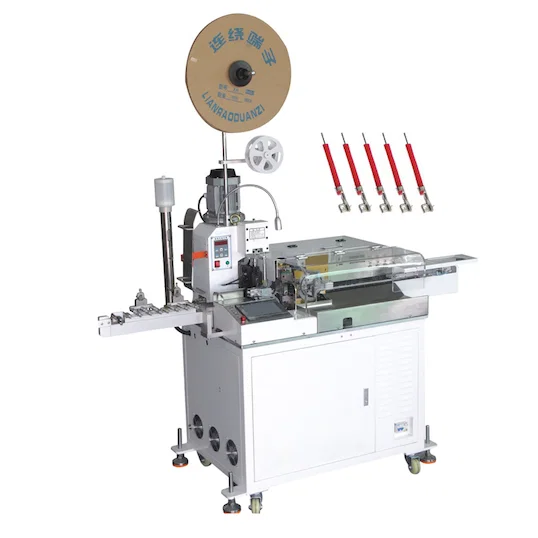

La CM08 es el modelo de torsión a doble extremo de este grupo: hasta 8 alambres por ciclo, torsión y estañado en ambos extremos y sin engarce de terminal. La JW-CM07 comparte la plataforma de cinco alambres, pero engarza un extremo y lo sumerge en estaño en lugar de retorcer. La 501S engarza un extremo y estaña el otro en alambre unipolar a 3,200 alambres por hora. Cuando la pieza terminada es una cola multipolar retorcida y estañada y no un conductor con terminal, la CM08 la resuelve en un solo ciclo.

Características principales

1. Ambos extremos cortados, pelados, retorcidos y estañados en un ciclo

2. Hasta 8 alambres procesados simultáneamente sobre la plataforma de cinco alambres

3. 2,700-4,000 pcs/h con salida de 3 alambres (32-20 AWG); 6,400-10,000 pcs/h con salida de 8 alambres (20-16 AWG)

4. Cable compatible AWG18-AWG24 y AWG24-AWG32; longitud de corte de 30-550 mm, mínimo de 8 mm bajo pedido

5. Pelado de 0-9 mm, torsión de 3-9 mm, estañado de 0.5-9 mm; tolerancia de corte de 0.2 +/- 0.02 x longitud

6. Presión de aire de 0.5-0.7 MPa; garantía de 1 año

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-CM08
FuncionesCorte, pelado, torsión, estañado (ambos extremos)
Alambres por cicloHasta 8
Producción, 3 alambres2,700-4,000 pcs/h, AWG32-AWG20
Producción, 8 alambres6,400-10,000 pcs/h, AWG20-AWG16
Cable compatibleAWG18-AWG24 / AWG24-AWG32
Longitud de corte30-550 mm (mínimo de 8 mm, personalizado)
Tolerancia de corte0.2 +/- 0.02 x longitud
Longitud de pelado0-9 mm
Longitud de torsión3-9 mm
Longitud de estañado0.5-9 mm
Presión de aire0.5-0.7 MPa
Garantía1 año

Aplicaciones

— Arneses planos multipolares de electrodomésticos: colas retorcidas y estañadas en ambos extremos

— Conductores de transformadores y motores: extremos estañados para borneras de tornillo o de pinza

— Conductores de iluminación y fuentes de alimentación: ambos extremos retorcidos y estañados para borneras

— Cables de sensores y audio: hebras retorcidas y estañadas para soldadura o montaje de enchufe

— Lazos de cinco conductores para tableros de control: extremos estañados en todos los conductores

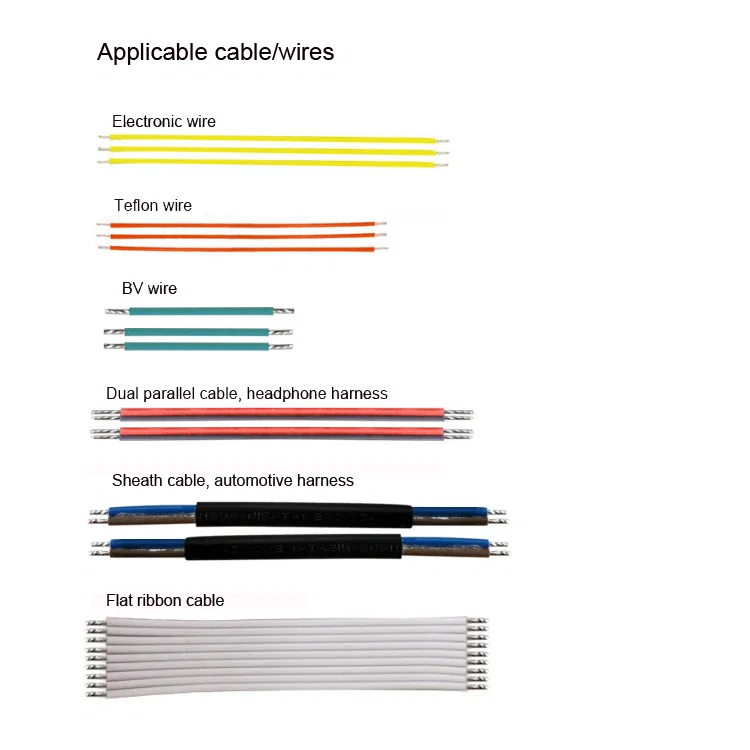

Applicable wires chart: electronic, Teflon, BV, parallel, sheathed and flat ribbon cable
