Máquina automática de tensado y corte de bridas JW-SLQ

📅 2026-05-11 👁️ 2,572
  • Modelo del producto: JW-SLQ

  • Especificaciones

    JW-SLQ Máquina de Atado y Corte Automático con Brida Fija (Disparo por Inducción)
    Rango General de Bridas (Excluyendo la Placa de Cavidad de Bridas) Grosor: 0.8mm-1.6mm
    Diámetro Mínimo de Atado No especificado
    Diámetro Máximo de Atado No especificado
    Eficiencia de Atado por Brida Individual Aproximadamente 1-1.5 segundos por ciclo (basado en una brida de 100mm de largo como estándar)
    Alimentación Eléctrica DC 24V
    Presión de Aire No especificada
    Dimensiones del Producto L 150 X A 50 X AL 150 mm
    Peso No especificado
  • Solicitar presupuesto ahora

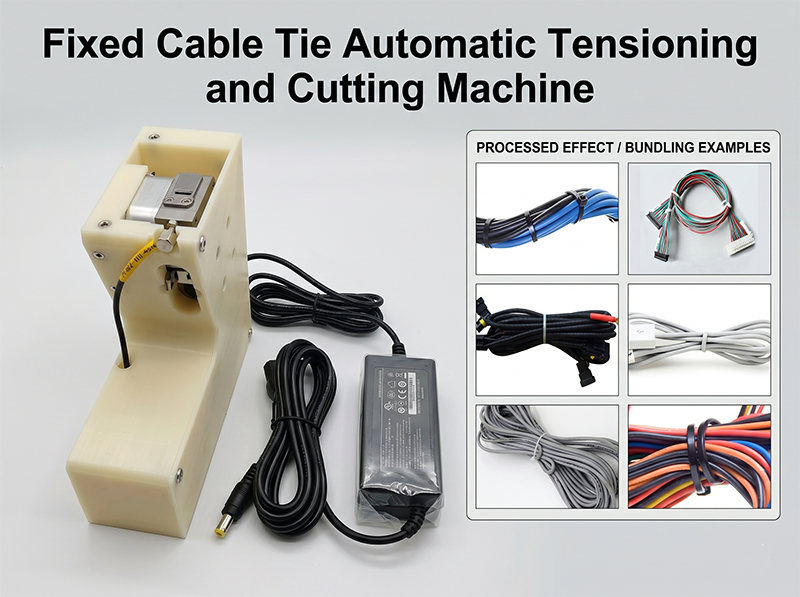

La JW-SLQ es una máquina de bridas fijas que tensa y corta las bridas con un disparo inductivo. El operador pasa una brida por el mazo hasta la posición de sensado, y la rueda de alimentación la lleva a la tensión ajustada y corta la cola en aproximadamente 1 a 1.5 segundos. Las células de arneses automotrices y cualquier banco que ate mazos a mano la utilizan para eliminar la carga en la muñeca que impone una herramienta de tensado manual.

Características principales

  • Disparo inductivo — Al alcanzar la posición de sensado arrancan el tensado y el corte, por lo que no hay pulsación de botón entre piezas.
  • Ciclo de 1–1.5 segundos — Medido en una brida de 100 mm y algo más largo en tamaños mayores.
  • Tensión en tres etapas — Un tornillo graduado en el lateral fija el par para distintos grados de apriete del mazo, y un valor mayor da más tracción.
  • Longitud de cola ajustable — Cambiar el espesor de la placa de utillaje alarga o acorta la cola cortada, y las juntas la extienden aún más en bridas de cola cóncava.
  • Cambio de brida por placa — Sustituir la placa de cavidad adapta la unidad a otros tipos de brida, con cobertura de 0.8–1.6 mm de espesor en la gama general.
  • Formato de banco — Con 150 × 50 × 150 mm se instala en cada puesto de trabajo sin desplazar los utillajes de montaje.
  • Alimentación de 24 V — La entrada de DC 24 V mantiene la unidad segura a nivel de banco, y el conector puede cortarse y recablearse según la práctica local.

Especificaciones técnicas

ModeloJW-SLQ máquina automática de tensado y corte de bridas con disparo inductivo
Espesor de brida0.8–1.6 mm, sin contar la placa de cavidad
Tiempo de cicloAprox. 1–1.5 segundos por brida, sobre brida de 100 mm
AlimentaciónDC 24 V
Conector de alimentaciónToma estándar DC-022 de 5.5 × 2.5, 2.5 A o más por cabezal
DimensionesL150 × W50 × H150 mm

Aplicaciones

  • Atado de arneses automotrices en bancos de montaje
  • Mazos de cable y tubo atados a intervalos fijos
  • Juegos de cables reunidos antes del embalaje y el embarque
  • Estaciones de retrabajo donde una brida debe reemplazarse con rapidez

Por qué elegir este modelo

La unidad es un artículo de catálogo, por lo que una línea puede añadir un puesto de trabajo sin un ciclo de compra largo ni un proyecto de instalación completo. Dado que la cortadora de bridas con tensado inductivo fija la tensión y la longitud de cola de forma mecánica, no hay software que reenseñar cuando cambian la brida o el mazo. Como máquina automática de corte de bridas retira la herramienta de mano del banco, que es donde se acumula la fatiga del operador a lo largo del turno. El soporte de fábrica cubre la puesta en marcha a la llegada, y las placas de utillaje para perfiles especiales se cotizan como personalización sobre muestra.
