Máquina automática de crimpado y estañado AWG18–32 JW-DHHI

📅 2026-05-05 👁️ 873
  • Modelo del producto: JW-DHHI

  • Especificaciones

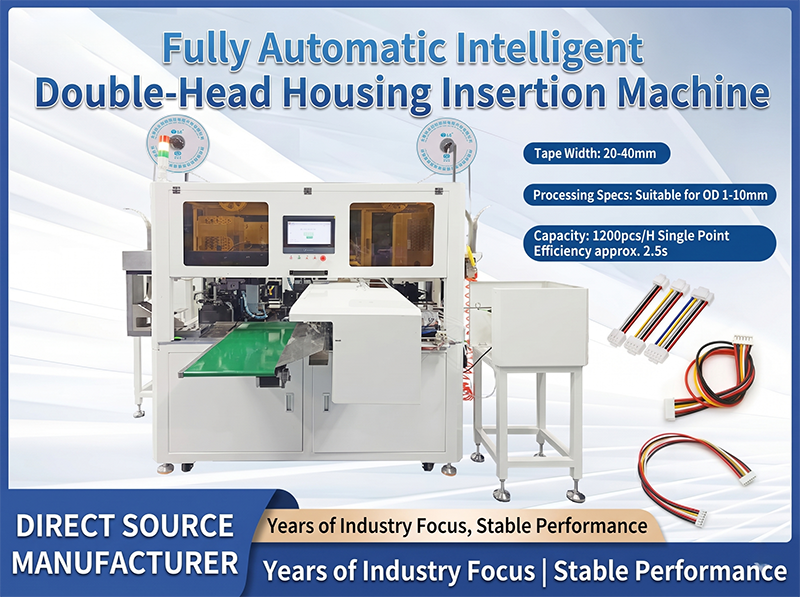

    Máquina de Crimpado, Estañado e Inserción de Vivienda Totalmente Automática de Doble Cabezal JW-DHHI
    Cable Aplicable AWG18–32
    Longitud de Corte 50mm–800mm
    Longitud de Pelado 0.1mm–10mm
    Pelado del Extremo A 0.1mm–8mm (con torsión y estañado)
    Pelado del Extremo B 0.1mm–10mm (sin torsión ni estañado)
    Diámetro del Conducto 1.5mm–5mm
    Posición de Crimpado Ajuste digital
    Fuente de Alimentación CA 220V 50/60 Hz
    Dimensiones 2340×2100×1700mm
    Peso Aprox. 1000 kg
    Capacidad 1300–1700 PCS/H (para cables cortos de 2PIN en posición 5, dependiendo del producto)
  • Solicitar presupuesto ahora

La JW-DHHI es una máquina de crimpado de terminales de doble cabezal totalmente automática que además retuerce, estaña e inserta carcasas, de modo que el conductor sale de la célula terminado en ambos extremos en lugar de pasar a una segunda estación. Trabaja cable AWG18–32 con longitudes de corte de 50 a 800 mm y longitudes de pelado de 0.1 a 10 mm. Las plantas de arneses que fabrican conjuntos con conector a volumen la utilizan para mantener la inserción de carcasas y la calidad del crimpado bajo un solo controlador.

Características principales

  • Inserción de carcasa en ambos extremos — La inserción en doble extremo y en un solo extremo se programan, incluidos los trabajos de cable largo-corto en los que el extremo lejano se crimpa después de colocar la carcasa.
  • Retorcido y estañado en el extremo A — El retorcido y el estañado por inmersión de un solo extremo se ejecutan dentro del ciclo, con 0.1–8 mm de pelado en ese lado y 0.1–10 mm en el lado simple.
  • Monitoreo de fuerza de doble canal — La fuerza de engaste se vigila en ambos cabezales mientras una cámara CCD comprueba la presencia y la posición del terminal en tiempo real.
  • Rechazo de piezas defectuosas — Las piezas con falla se separan automáticamente y se muestra la ubicación de la falla, de modo que el operador corrige la causa en lugar de clasificar cajas a mano.
  • Accionamiento servo híbrido — Los ejes servo silenciosos desplazan las estaciones con rapidez y con la precisión posicional que exige la inserción de paso fino.
  • Retorcedor de autoajuste — La unidad de retorcido vuelve a cero para cada diámetro de cable sin ajuste manual.
  • Alimentación cuidadosa — Un alimentador vibratorio de pendiente y frecuencia ajustable desplaza los terminales sin rayar el recubrimiento ni atascar la guía.

Especificaciones técnicas

ModeloJW-DHHI máquina de inserción de carcasa de doble cabezal
Cable compatibleAWG18–32
Longitud de corte50–800 mm
Longitud de pelado0.1–10 mm
Pelado en extremo A0.1–8 mm, con retorcido y estañado
Pelado en extremo B0.1–10 mm, sin retorcido ni estañado
Diámetro del conducto1.5–5 mm
Posición de crimpadoAjuste digital
Capacidad1300–1700 pcs/h en cables cortos de 2PIN y 5 posiciones
AlimentaciónAC 220 V, 50/60 Hz
Dimensiones2340 × 2100 × 1700 mm
PesoAprox. 1000 kg

Aplicaciones

  • Arneses electrónicos que terminan en carcasas plásticas
  • Subconjuntos automotrices con extremos mixtos de terminal y carcasa
  • Mazos de electrodomésticos fabricados en series largas
  • Conjuntos de conector en los que el crimpado y la inserción comparten un ciclo
  • Cableado de control industrial con pares trenzados estañados

Por qué elegir este modelo

Un solo controlador cubre el crimpado, el retorcido, el estañado y la inserción, lo que elimina el stock intermedio y la manipulación repetida que exigen las estaciones separadas. Los programas se guardan por producto, de modo que un cambio de referencia es una recuperación de archivo y un cambio de matriz, no un reajuste mecánico. La construcción es una máquina de procesamiento de arneses automática en todo el sentido, con una máquina de crimpado, estañado e inserción de terminales y una máquina de crimpado con inspección visual CCD que comparten un bastidor y una compuerta de rechazo. Los utillajes para carcasas no estándar se cotizan como personalización según el plano del cliente y el soporte de puesta en marcha se presta directamente desde fábrica.

Máquina de Crimpado, Estañado e Inserción de Conectores de Doble Cabezal Totalmente Automática JW-DHHI
