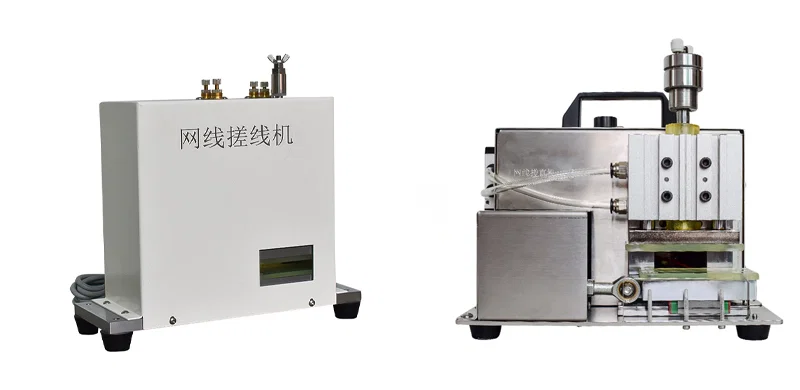

La WPM-809D endereza los pares trenzados en el extremo de un cable de red o USB antes de la terminación. Trabaja en una longitud de enderezado de 10 a 60 mm, que es la cantidad de conductor que normalmente queda expuesta antes de montar un conector RJ45 o un contacto USB, y se acciona con pedal para que ambas manos queden en el cable y el conector.

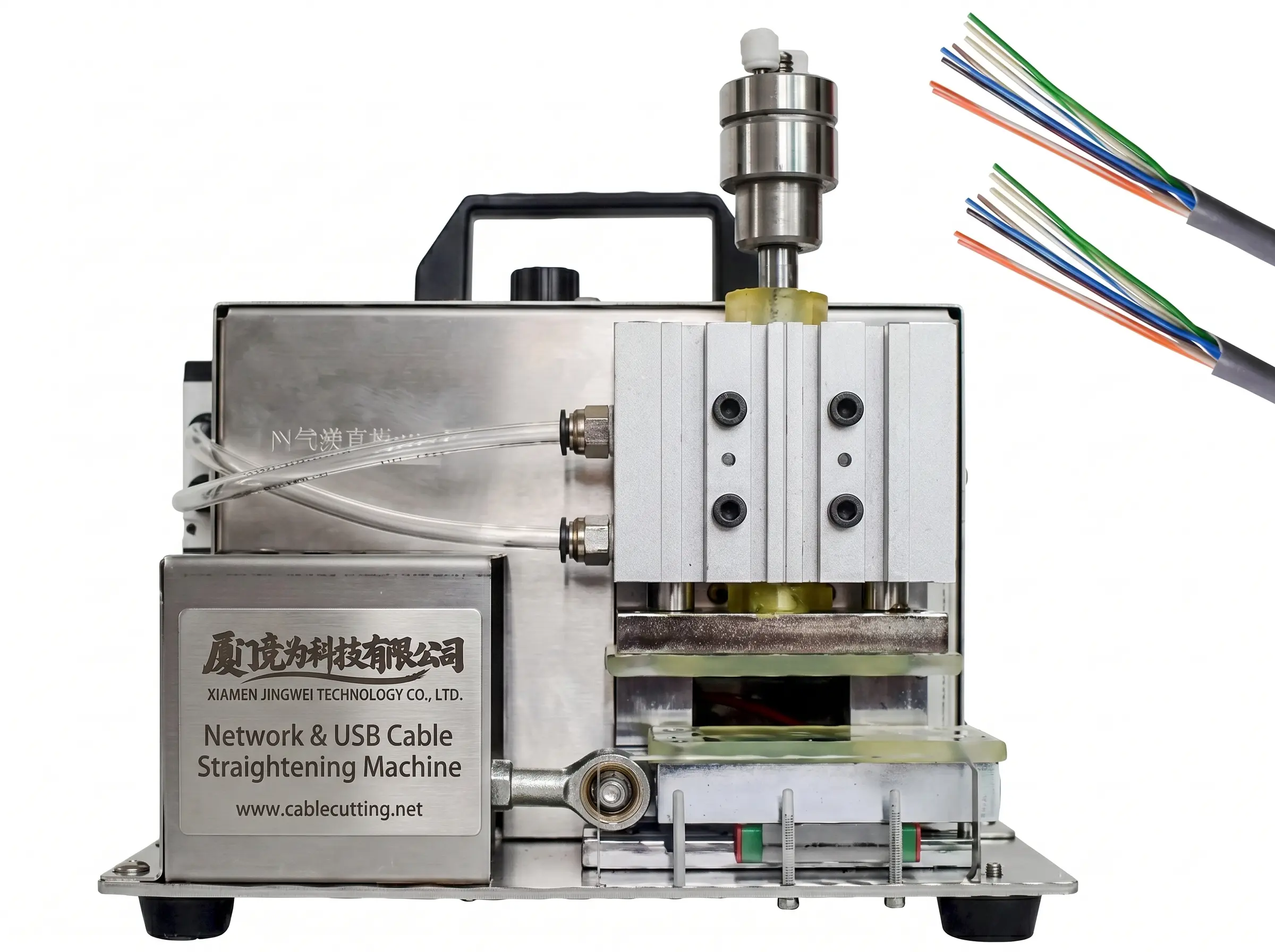

El destrenzado manual deja torsión residual y extremos de conductor doblados, y eso aparece después como un wire map fallido o un contacto que no asienta en el conector. Aquí el extremo del cable se presiona entre una placa ranurada y un almohadillado con 0,2-0,5 MPa de aire, y los pares salen paralelos y planos en la longitud ajustada. La presión de aire y la longitud de enderezado son los dos ajustes que importan, y ambos quedan fijados en la máquina para que el resultado no dependa de la fuerza del operador.
Es una herramienta de preparación y no una máquina de proceso: no corta, no pela y no engasta. En la secuencia se sitúa después de retirar la funda y antes de engastar el conector, y es la única unidad del grupo que trabaja sobre los conductores después del pelado en lugar del extremo del cable.
Características principales
1. Longitud de enderezado de 10 mm a 60 mm, ajustada a la longitud de conductor expuesta para una terminación RJ45 o USB.
2. El aire comprimido a 0,2-0,5 MPa presiona el almohadillado contra la placa ranurada, de modo que la fuerza de enderezado la fija el regulador y no la mano.
3. El accionamiento por pedal deja ambas manos libres para sujetar el cable y el conector durante el ciclo.
4. Motor de 30-60 W a AC 100-240 V 50/60 Hz, de modo que la misma unidad funciona con cualquiera de las dos tensiones de red sin transformador.
5. Carcasa de acero inoxidable 304, 29 x 24 x 21 cm y 9,5 kg, con asa de transporte para moverla entre bancos.
6. La placa ranurada y el pedal se declaran como piezas de desgaste y son reemplazables; las longitudes fuera del rango de 10 a 60 mm se fabrican a pedido.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-809D |
|---|
| Tipo de máquina | Enderezadora automática de cable de red y USB |
|---|
| Alimentación | AC 100 a 240 V, 50/60 Hz |
|---|
| Potencia del motor | 30 a 60 W |
|---|
| Aire comprimido | 0,2 a 0,5 MPa |
|---|
| Longitud de enderezado | 10 a 60 mm |
|---|
| Operación | Pedal |
|---|
| Material de la carcasa | Acero inoxidable 304 |
|---|
| Dimensiones | 29 x 24 x 21 cm |
|---|
| Peso | 9,5 kg |
|---|
| Piezas de desgaste | Placa ranurada, pedal |
|---|
Aplicaciones
— Montaje de patch cord Cat5e y Cat6: enderezado de los cuatro pares antes de engastar el conector RJ45.
— Montaje de cable USB: aplanado de los conductores antes de cargar los contactos.
— Terminación y reparación de cable de red en campo, donde una herramienta manual dejaría los pares trenzados.
— Producción de cableado de patch panel y armario, preparando extremos de conductor consistentes en un lote.
— Cableado de cámaras de seguridad y videovigilancia, terminando cable Cat en obra con un extremo repetible.
