Peladora térmica de malla trenzada 100 mm WPM-310R

📅 2025-04-25 👁️ 713
  • Modelo del producto: WPM-310R

  • Especificaciones

    Modelo: WPM-310R
    Longitud de la tira: 100 mm
    Rango de cable: 10 mm
    Control de temperatura: 450 °C
    Presión de aire: 0.3-0.7 MPa
    Fuente de alimentación: CA 220 V, 50 Hz/60 Hz
    Peso: 25 kg
    Tamaño: L470 * W420 * H270 mm
    Diámetro del orificio: 40 mm
  • Solicitar presupuesto ahora

La WPM-310R es una peladora neumática por calentamiento para cable trenzado, construida para ventanas de pelado más largas que las unidades de pelado corto del rango. Retira hasta 100 mm de trenza en un ciclo en cable de hasta 10 mm, con la mordaza mantenida a hasta 450 °C.

La mordaza se cierra y se desplaza por cilindros neumáticos de 40 mm de diámetro interior a 3-7 kg de presión, con un cilindro vertical que sujeta el cable y cilindros horizontales que arrastran la mordaza caliente a lo largo de él. Esa separación importa en un pelado largo: la sujeción retiene el cable mientras la mordaza recorre 100 mm, de modo que la trenza se separa de forma progresiva a lo largo de la ventana en lugar de arrancarse desde un punto. La temperatura se ajusta en el controlador, que mantiene la mordaza a la misma temperatura de trabajo durante el turno.

Frente a la WPM-305R, este modelo duplica la ventana de pelado a 100 mm, admite cable de 10 mm en lugar de 7 mm y trabaja con un calentador controlado de 450 °C en lugar del medidor analógico de la unidad menor. Es la elección cuando la trenza debe retirarse en una longitud que corresponde a la carcasa de un conector y no solo a una ventana corta de terminación.

Características principales

1. Longitud de pelado de 100 mm en un ciclo, suficiente para una ventana de pantalla completa bajo la carcasa de un conector.

2. Rango de cable de 10 mm, que cubre el cable apantallado más pesado usado en tendidos de motor y arnés de vehículo eléctrico.

3. Temperatura de mordaza de 450 °C ajustada en el controlador, que mantiene la misma temperatura de trabajo durante un turno de producción.

4. Cilindro vertical de sujeción y cilindros horizontales de pelado, de modo que el cable se agarra antes de que la mordaza se desplace a lo largo de él.

5. Neumática de 40 mm de diámetro interior a 3-7 kg de presión de aire.

6. 470 x 420 x 270 mm y 25 kg a AC 220 V 50/60 Hz, una unidad de banco que se ubica junto a la estación de corte y pelado.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-310R
Tipo de máquinaPeladora neumática por calentamiento de cable trenzado
Longitud de pelado100 mm
Rango de cable (diámetro máx.)10 mm
Control de temperatura450 °C
Presión de aire3 a 7 kg
Diámetro interior del cilindro40 mm
AlimentaciónAC 220 V, 50/60 Hz
Dimensiones470 x 420 x 270 mm
Peso25 kg

Aplicaciones

— Cable de potencia de servomotor: pelado de una ventana de trenza de 100 mm para la carcasa del conector y la abrazadera de pantalla.

— Cable de robot y de cadena portacables, donde la trenza debe abrirse en una longitud larga para la puesta a tierra.

— Cable apantallado de alto voltaje para vehículo eléctrico: exposición de la trenza para el anillo de terminación de pantalla.

— Cable coaxial y de RF de baja pérdida: apertura de la trenza exterior sin marcar la lámina ni el dieléctrico.

— Cable apantallado marino e instrumental: retiro de trenza en ventana larga antes del encapsulado o del montaje del prensaestopas.

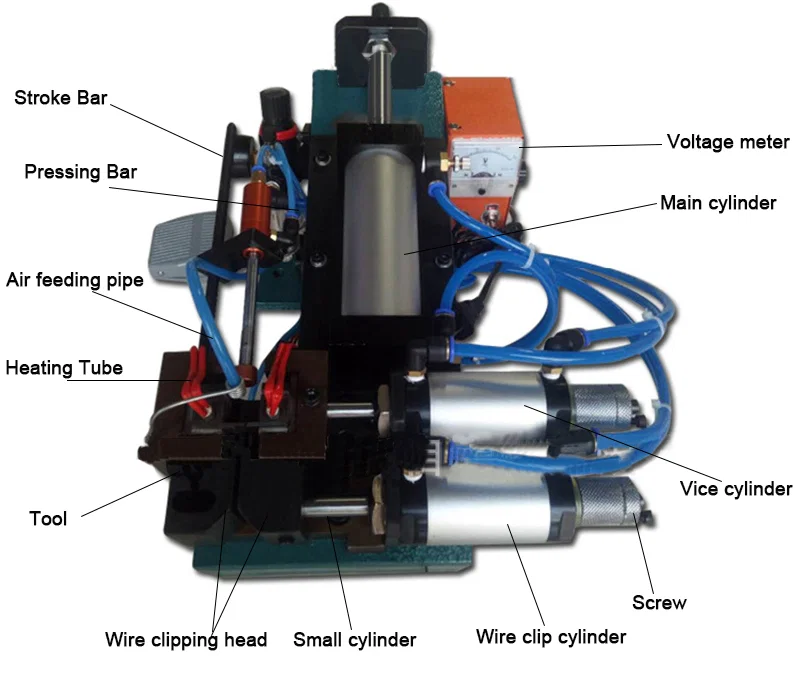

Pneumatic braided wire heating stripper with temperature controller and cylindersLabelled diagram of stroke bar, main cylinder, heating tube and wire clipping headHeat-stripped braided wire samples in blue, gold and silver
