Peladora neumática de cables 0-20 mm, 150 mm WPM-315

📅 2025-04-25 👁️ 892
  • Modelo del producto: WPM-315

  • Especificaciones

    Modelo: WPM-315
    Longitud de pelado: 150 mm
    Diámetro del cable: 0-20 mm
    Presión de aire: 0,5-0,7 MPa
    Voltaje: 220 V / 50 Hz, 110 V / 60 Hz
    Fuerza: 84-196 kg
    Peso: 65 kg
    Dimensiones: L1100 x W550 x H450 mm
  • Solicitar presupuesto ahora

La WPM-315 es una peladora neumática para cable de 0 a 20 mm de diámetro exterior, con una longitud máxima de pelado de 150 mm, montada sobre una base de 1100 mm. Desarrolla 84–196 kgf en la cuchilla con aire a 0.5–0.7 MPa y se suministra para 220 V/50 Hz o 110 V/60 Hz.

A 20 mm de diámetro las herramientas manuales resbalan, la presión de la cuchilla se vuelve irregular y una ventana de 150 mm exige varias pasadas que rara vez coinciden. La WPM-315 monta un cilindro horizontal de gran diámetro a lo largo de una base de 1100 mm para accionar el carro de tracción, con cilindros más pequeños en el cabezal de cuchillas para la sujeción y el corte. Un filtro-regulador de aire con manómetro va montado en el bastidor, de modo que la presión de línea se ajusta y se lee en la máquina y no en la pared, y el ciclo arranca con un pedal que deja ambas manos en el cable.

La 315 y la WPM-330 comparten el mismo rango de 0–20 mm y el mismo bastidor de 65 kg y 1100 × 550 × 450 mm; la diferencia es la carrera del carro, de 150 mm frente a 330 mm en la 330. La WPM-416 alcanza 30 mm de diámetro pero solo 150 mm de pelado y pesa 50 kg, por lo que la elección entre 315 y 416 es de diámetro, y entre 315 y 330 es de longitud de pelado.

Características principales

1. 0–20 mm de diámetro exterior y 150 mm de longitud de pelado, accionados por un cilindro horizontal de gran diámetro a lo largo de una base de 1100 mm.

2. Fuerza de cuchilla de 84–196 kgf a 0.5–0.7 MPa, suficiente para cortar cubiertas de XLPE y PVC duro en cable de 20 mm en una sola carrera.

3. Filtro-regulador de aire con manómetro montado en el bastidor, para ajustar y leer la presión de trabajo en la máquina.

4. El arranque por pedal libera ambas manos para mantener el cable concéntrico con el cabezal durante la sujeción y la tracción.

5. Cilindros independientes de sujeción y corte en el cabezal; profundidad de cuchilla ajustada con tornillos de tope en el bloque.

6. Bastidor fundido de 65 kg sobre base de 1100 × 550 × 450 mm, estable bajo la tracción máxima de 196 kgf sin anclaje.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-315
Tipo de máquinaPeladora neumática de cables
Diámetro de cable0–20 mm
Longitud máxima de pelado150 mm
Presión de aire0.5–0.7 MPa
Fuerza de la cuchilla84–196 kgf
Voltaje220 V/50 Hz, 110 V/60 Hz
DimensionesL1100 × An550 × Al450 mm
Peso65 kg

Resumen de la gama de modelos

Las cinco peladoras neumáticas de cables comparten el mismo principio de funcionamiento. La tabla recoge las diferencias de capacidad, fuerza y huella para elegir el tamaño que corresponde a su rango de cable.

ParámetroWPM-305WPM-310WPM-315WPM-330WPM-416
Rango de diámetro de cable1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Longitud de pelado3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Diámetro del cilindroØ40Ø50Ø60Ø60Ø80
Fuerza de sujeción de la cuchilla31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Alimentación220 V220 V220 V220 V220 V
Dimensiones (L×An×Al)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Peso neto20 kg25 kg35 kg65 kg50 kg
EmbalajeCaja de madera, embalaje de exportación estándar

Aplicaciones

— Armado de arneses pesados: cable de batería y potencia de 16–35 mm² pelado a 150 mm antes del engaste de terminales de ojo.

— Construcción de transformadores y tableros de maniobra: cable de entrada de 10–20 mm de diámetro exterior preparado para terminales de compresión y puestas a tierra.

— Talleres ferroviarios y de señalización: cable de control multipolar con ventanas largas de cubierta para la entrada de prensaestopas.

— Fabricación de equipos de soldadura: cable de electrodo de 25–35 mm² pelado para conectores cam-lock y DINSE.

— Empresas de armado de cables: lotes medios de cable de 20 mm donde una ventana de 150 mm cubre la funda del conector.

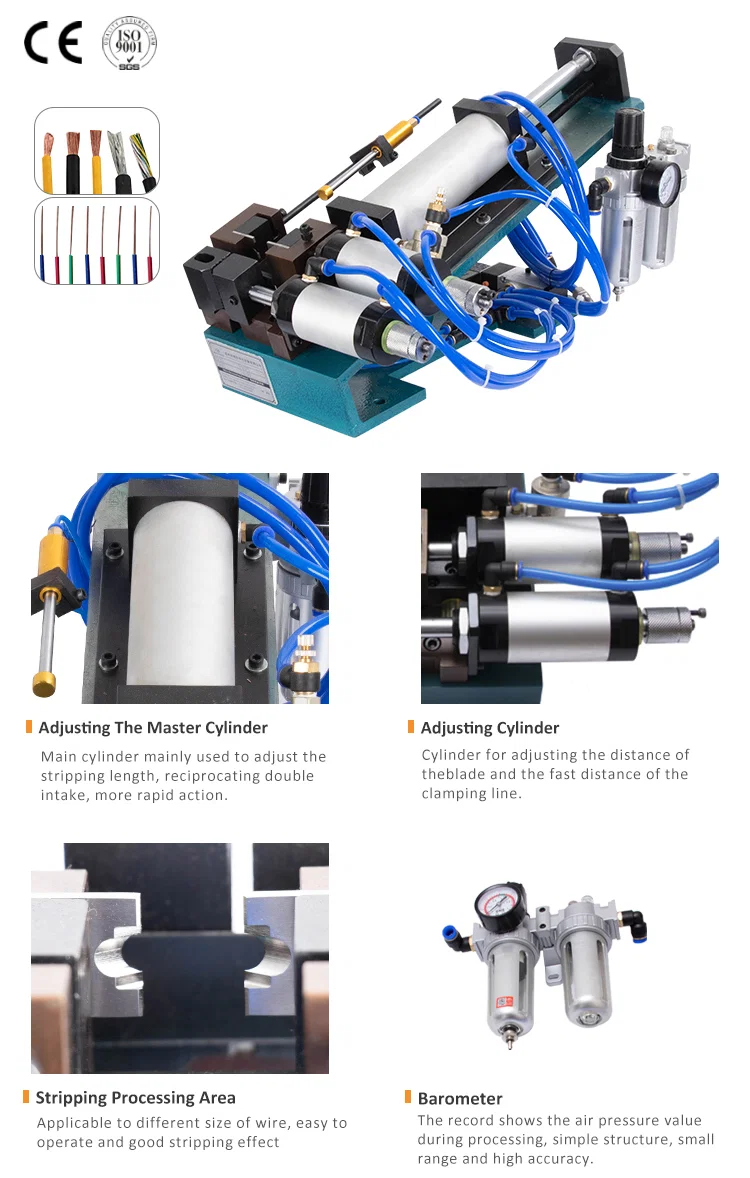

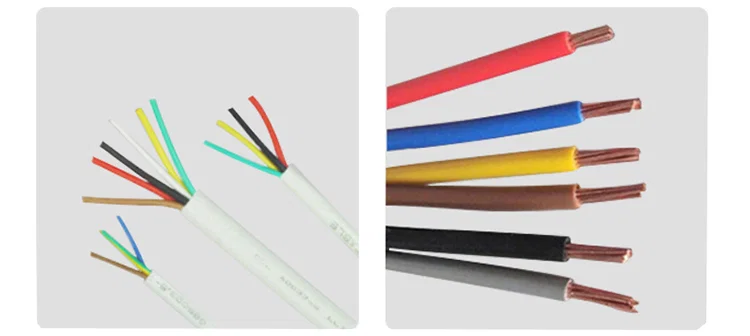

pneumatic stripping machine with four close-ups of cylinders and barometerstripped multi-core cable and colored single wires with bare copper ends
