Bobinadora y atadora de cable 1-8 mm 30 m WPM-5-30
Bobinadora y atadora de cable 1-8 mm 30 m WPM-5-30 Thumb Bobinadora y atadora de cable 1-8 mm 30 m WPM-5-30 Thumb
Video Thumbnail

Bobinadora y atadora de cable 1-8 mm 30 m WPM-5-30

📅 2025-04-25 👁️ 1,175
  • Modelo del producto: WPM-5-30

  • Especificaciones

    Modelo: WPM-5-30
    Diámetro del alambre: 1 - 8 mm
    Longitud máxima de bobinado: 30 metros
    Diámetro interior del producto terminado: 50 - 200 mm
    Diámetro exterior del producto terminado: < 280 mm
    Diámetro de atado: 18 - 45 mm
    Longitud de la brida: 120 - 190 mm
    Velocidad de bobinado: 1 - 13 círculos/s
    Velocidad de atado: 0,7 s/hora
    Fuente de alimentación: 110, 220 V (50 - 60 Hz)
    Potencia: 1500 W
    Peso: 80 kg
    Dimensiones (L * W * H): 830 * 300 * 550 mm
  • Solicitar presupuesto ahora

El WPM-5-30 corta, bobina y ata el cable en un ciclo automático, admitiendo cable de 1-8 mm y hasta 30 m por bobina. Las bobinas terminadas miden 50-200 mm de diámetro interior y menos de 280 mm de diámetro exterior, y se cierran con una brida de 120-190 mm a un diámetro de atado de 18-45 mm. El bobinado funciona de 1 a 13 vueltas por segundo y cada atado tarda 0.7 s.

Una bobina de 30 m de cable de 8 mm es pesada y difícil de formar a mano, y las bobinas manuales de esa longitud nunca salen dos veces con el mismo diámetro. El 5-30 mide la longitud mientras bobina, corta en la cifra ajustada y ata la bobina en el mismo punto en cada ciclo. La bobina terminada se empuja fuera del disco de bobinado mediante un cilindro neumático, de modo que el operador no tiene que retirarla a mano.

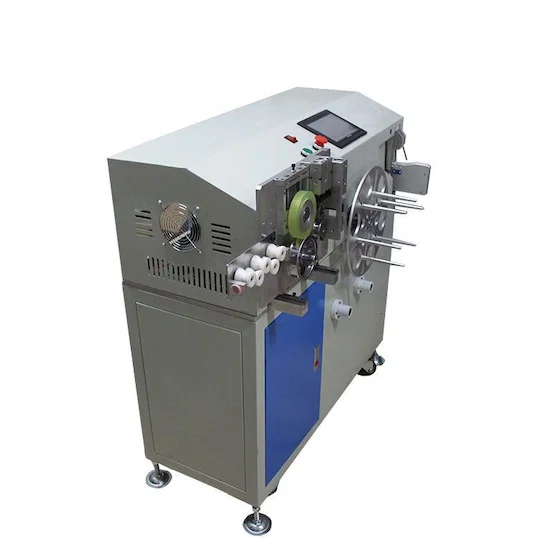

Frente al WPM-18-45 cubre cable más grueso y bobinas mucho más largas: 1-8 mm y 30 m a 1500 W, mientras que el 18-45 bobina hasta 20-200 mm de diámetro exterior con menos de 200 W. También se diferencia de la serie 212, que bobina un conductor que el operador ya ha tendido; el 5-30 mide y corta la longitud por sí mismo antes de bobinar.

Características principales

1. Longitud máxima de bobinado de 30 m por bobina, con diámetro de cable de 1-8 mm.

2. Diámetro interior de la bobina terminada de 50-200 mm y diámetro exterior inferior a 280 mm.

3. Diámetro de atado de 18-45 mm con brida de 120-190 mm, a 0.7 s por atado.

4. Velocidad de bobinado de 1-13 vueltas por segundo, ajustable en la pantalla táctil.

5. La descarga neumática empuja la bobina atada fuera del disco de bobinado.

6. 1500 W, 80 kg, 830 x 300 x 550 mm; 110/220 V, 50-60 Hz.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-5-30
FunciónCorte medido, bobinado y atado
Diámetro del cable1-8 mm
Longitud máxima de bobinado30 m
Diámetro interior del producto terminado50-200 mm
Diámetro exterior del producto terminadomenos de 280 mm
Diámetro de atado18-45 mm
Longitud de la brida120-190 mm
Velocidad de bobinado1-13 vueltas/s
Velocidad de atado0.7 s/vez
Alimentación110 / 220 V, 50-60 Hz
Potencia1500 W
Peso80 kg
Dimensiones830 x 300 x 550 mm

Aplicaciones

— Bobinado de cables de potencia: tramos de 10-30 m cortados, bobinados y atados en una sola pieza.

— Producción de alargadores: bobinas de hasta 280 mm de diámetro exterior atadas a 18-45 mm.

— Cable de instalación y obra: cable de 1-8 mm bobinado en bobinas atadas para entrega en obra.

— Cables de electrodomésticos pesados: conductores largos que una bobinadora de mesa no puede formar a mano.

— Distribución de cable: bobinas medidas y cortadas a pedido desde rollos a granel.

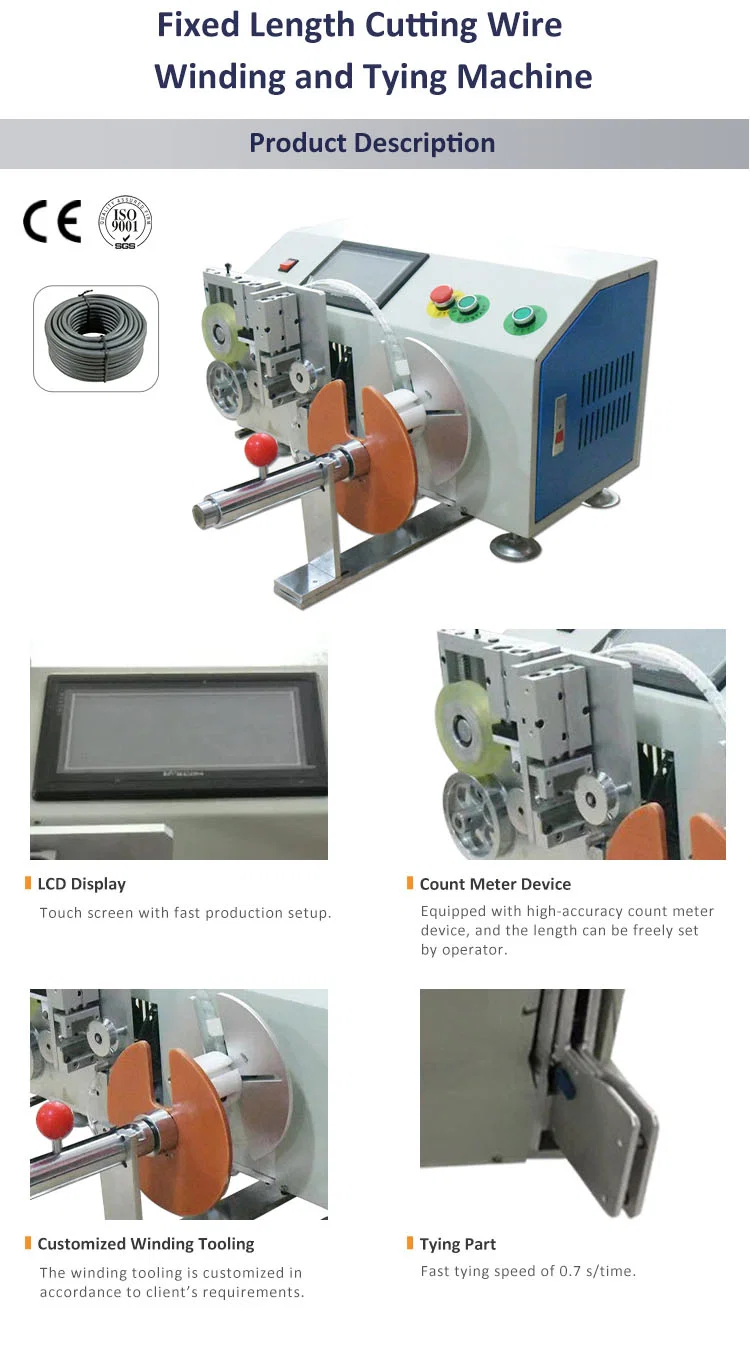

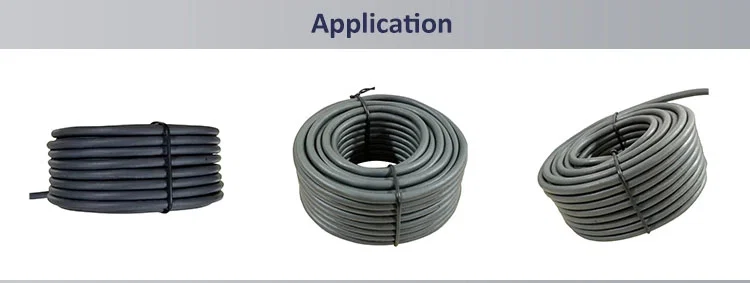

Cutting, winding and tying machine with CE and ISO 9001 marks and blue side panelApplication photo of three tied grey and black cable coilsCompact winding and tying machine, four views with spool holder and power cord samplesWhite winding and tying machine, front and side views with spool on top holderWinding and tying machine with touchscreen panel, aluminium winding disc and tying headMachine in three views plus accessories: foot pedal, tension arms, rollers and power cordPacked cable coils on spools and finished power cords with plugs in workshop
