Bobinadora y atadora semiautomática 50-250 mm WPM-212C
Bobinadora y atadora semiautomática 50-250 mm WPM-212C Thumb Bobinadora y atadora semiautomática 50-250 mm WPM-212C Thumb
Video Thumbnail

Bobinadora y atadora semiautomática 50-250 mm WPM-212C

📅 2025-04-25 👁️ 616
  • Modelo del producto: WPM-212C

  • Especificaciones

    Modelo: WPM-212C
    Rango de bobinado: 50-250 mm
    Rango de encuadernación: 18-45 mm
    Formas de torsión: Redondo, largo, 8 formas
    Cables compatibles: CA, CC, línea de datos, video
    Precisión de longitud: ± (0.002 * L) mm
    Productividad: 66-75 veces/min
    Nivel de ruido:
    Conexión eléctrica: CA 220/110V/50/60 Hz
    Interfaz: Bilingüe
    Dimensiones: 500 * 300 * 400 mm
    Peso: 52 kg
    Embalaje: Caja de madera
  • Solicitar presupuesto ahora

La WPM-212C enrolla y ata cable en un solo ciclo semiautomático, con la bobina ajustada entre 50 y 250 mm y el amarre cerrado de 18 a 45 mm. Ese rango de amarre corresponde a los tamaños de manojo habituales en arneses de cable, y la bobina de 250 mm admite conductores más largos que la WPM-212 básica. Cable AC, cable DC, línea de datos y cable de video se procesan en el mismo cabezal, en forma redonda, larga o en ocho.

Bobinar a mano da una bobina distinta cada vez que cambia el operador, y el amarre queda tan apretado como lo permita la muñeca. La 212C forma la bobina al diámetro introducido y la ata a 66-75 ciclos por minuto, con una precisión de longitud de 0.002 x L, de modo que un taller de arneses puede mantener un solo tamaño de bobina en todo un pedido. La tarea del operador se reduce a alimentar cable y retirar bobinas atadas.

Es el modelo intermedio de la serie 212: bobina de 50-250 mm y amarre de 18-45 mm, entre la WPM-212 de 50-200 mm y 8-30 mm y la WPM-212L de 50-300 mm y 40-80 mm. El peso sube a 52 kg frente a los 40 kg del modelo básico, sobre el mismo chasis de 500 x 300 x 400 mm. Conviene elegir la 212C cuando el amarre debe ajustarse a un manojo de arnés estándar y no a una bobina de cable pequeño.

Características principales

1. Diámetro de bobina 50-250 mm y diámetro de amarre 18-45 mm, ambos ajustados en la pantalla táctil.

2. Cabezal de amarre dimensionado para manojos de arnés de 18-45 mm, el rango habitual en arneses de cable bobinados.

3. Formas de torsión redonda, larga y en ocho, seleccionables por producto.

4. 66-75 ciclos por minuto con precisión de longitud de 0.002 x L.

5. Cable AC, cable DC, línea de datos, cable de video y otro cable eléctrico aislado.

6. Interfaz bilingüe, ruido inferior a 70 dBA, 52 kg sobre un chasis de 500 x 300 x 400 mm.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-212C
Rango de bobinado50-250 mm
Rango de amarre18-45 mm
Forma de torsiónRedonda, larga, en ocho
Cable compatibleCable AC, cable DC, línea de datos, cable de video
Precisión de longitud0.002 x L
Productividad66-75 veces/min
Nivel de ruidoinferior a 70 dBA
AlimentaciónAC 220/110 V, 50/60 Hz
Interfaz de operaciónBilingüe
Dimensiones500 x 300 x 400 mm
Peso52 kg

Resumen de la gama de modelos

La serie WPM-212 utiliza una sola plataforma de bobinado y atado en cuatro escalones de capacidad, desde bobinas de 50–200 mm en la WPM-212 hasta 50–300 mm en la WPM-212L. La WPM-212C ocupa el centro de la gama con un rango de amarre de 18–45 mm y 120–190 mm de longitud de precinto para manojos de arnés.

ParámetroWPM-212WPM-212AWPM-212CWPM-212L
Rango de bobinado*50–200 mm50–200 mm50–250 mm50–300 mm
Rango de amarre*8–30 mm5–30 mm18–45 mm40–80 mm
Longitud del precinto65–130 mm75–140 mm120–190 mm200–300 mm
Forma de la bobinaRedonda, larga, en ochoRedonda, larga, en ochoRedonda, larga, en ochoRedonda, larga, en ocho
Tipos de cable compatiblesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cables
Precisión de longitud±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm
Rendimiento66–75 ciclos/min66–75 ciclos/min66–75 ciclos/min66–75 ciclos/min
Nivel de ruido————
AlimentaciónAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 Hz
Interfaz de operaciónPantalla táctilPantalla táctilPantalla táctilPantalla táctil
Dimensiones (L×An×Al)485×456×315 mm455×456×315 mm485×435×340 mm550×610×420 mm
Peso neto45 kg42 kg52 kg65 kg
EmbalajeCaja de maderaCaja de maderaCaja de maderaCaja de madera

Aplicaciones

— Producción de arnés de cable: bobinar un arnés terminado a 50-250 mm y atar de 18-45 mm para el empaque.

— Fabricación de cordones AC y DC: bobinar y atar cables de alimentación cuyo bucle es mayor que el de un cable pequeño.

— Ensamble de cable de datos y video: bobinas en ocho o redondas con un amarre lo bastante ancho para el extremo del conector.

— Cableado de electrodoméstico: bobinado de conductores internos del arnés antes de preparar el kit para la línea.

— Subcontratistas de arnés: un solo estándar de bobina y amarre repetible en varios números de pieza de distintos clientes.

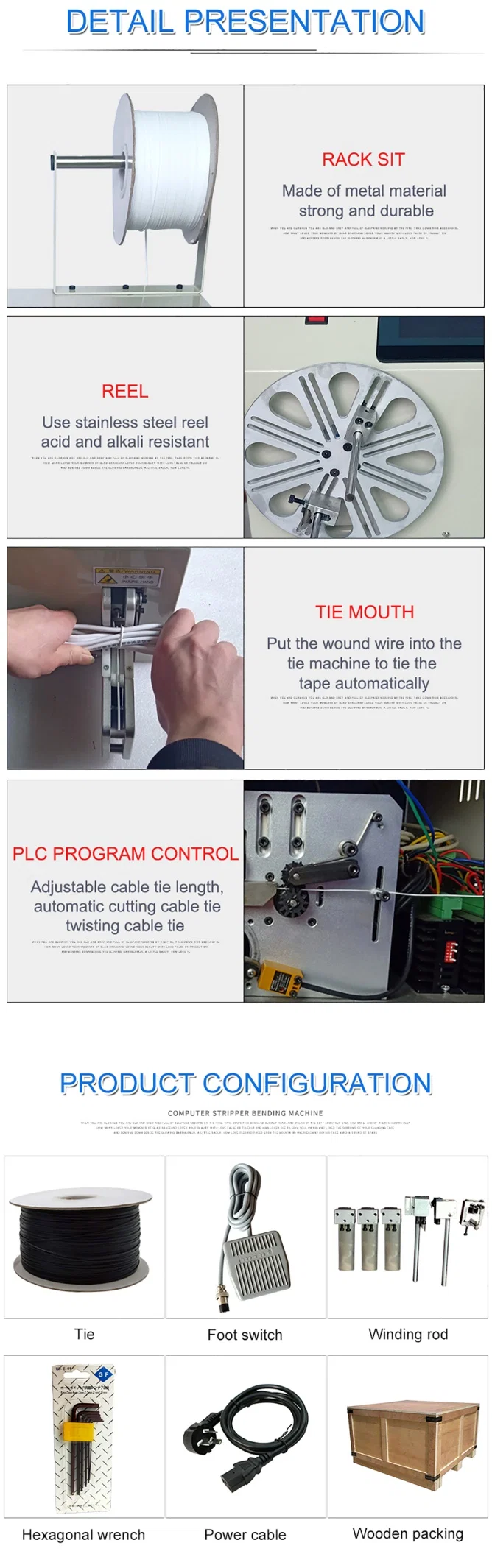

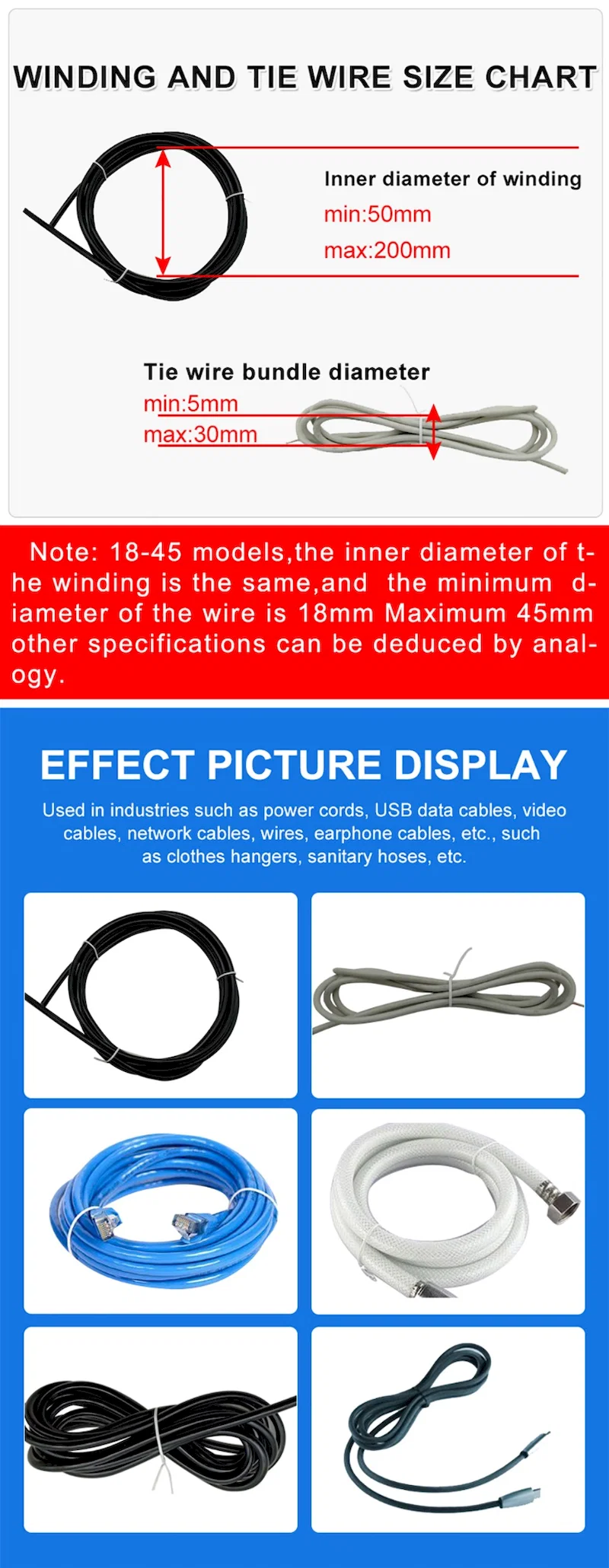

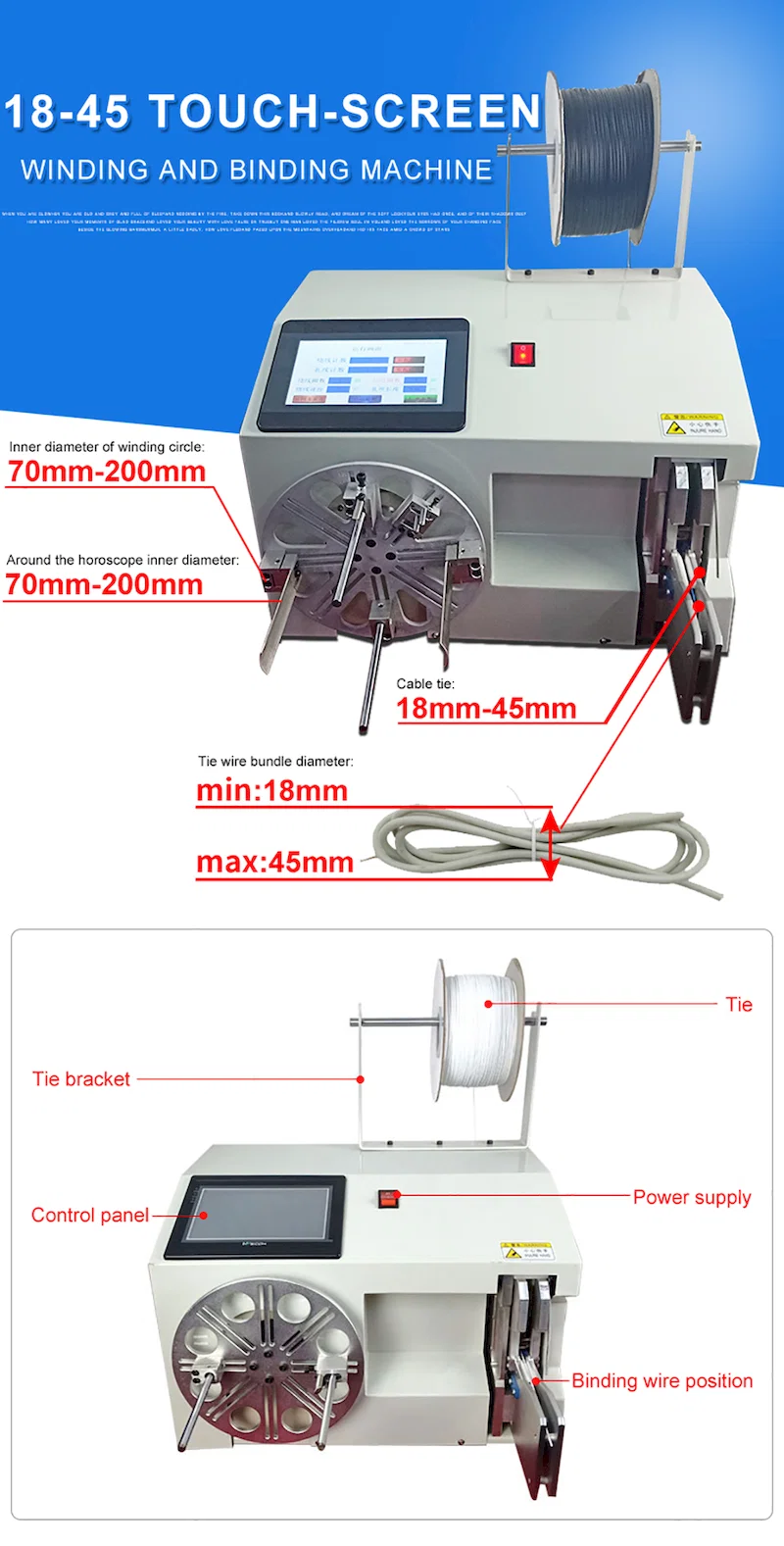

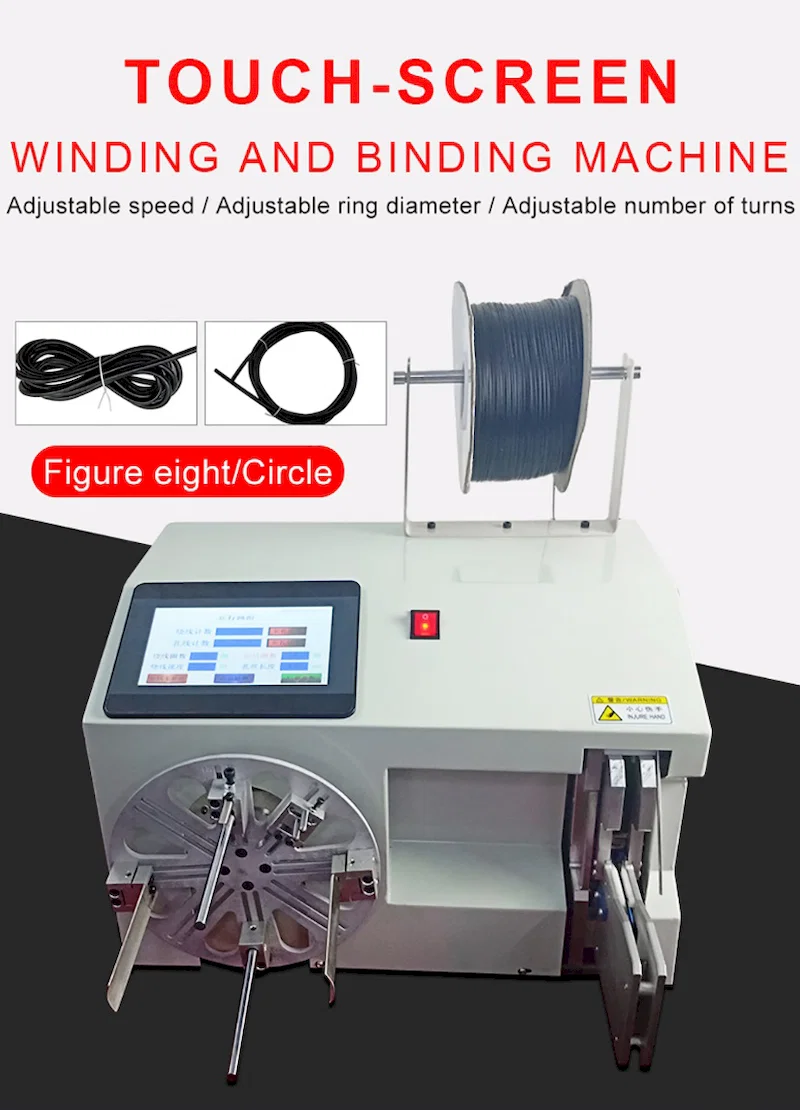

Touch-screen winding and binding machine with figure-eight and circle coil samplesWinding machine diagram marking 70-200mm ring diameter and 18-45mm cable tie rangeDetail page showing tie rack, stainless steel reel, tie mouth and PLC program controlWinding and tie wire size chart plus six coiled cable examplesWPM-212C - detail image 5
