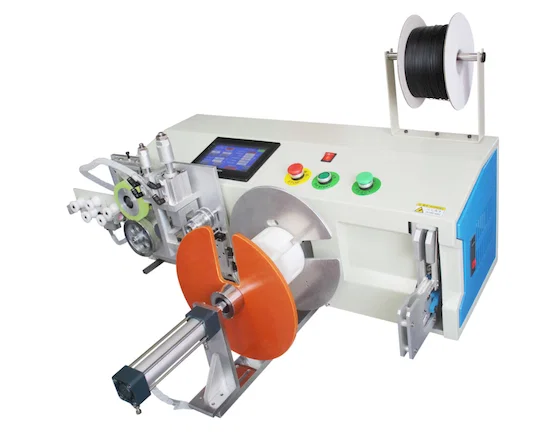

La WPM-212A bobina un cable y cierra una brida de torsión sobre la bobina, con un rango de atado de 5-30 mm según la etiqueta de la máquina. Es una unidad semiautomática: el operador presenta el extremo a la rueda de bobinado y la máquina forma la bobina y cierra la brida en el cabezal. El cabezal se suministra en configuración de un lado o de dos lados, lo que define si se presentan al cabezal uno o ambos extremos del conductor. Trabaja cable AC, cable DC, hilo de datos y conjuntos trenzados, por lo que el mismo ajuste cubre un conductor simple y un par ya trenzado.
El bobinado manual de conductores pequeños es lento porque la bobina es demasiado pequeña para sujetarla y atarla al mismo tiempo. La 212A mantiene la bobina en la rueda mientras el cabezal cierra la brida, de modo que las manos del operador quedan libres para el siguiente conductor y el tamaño de bobina lo define la máquina, no los dedos. La producción se muestra en tiempo real en el controlador y se introduce una cantidad por caja, de manera que la máquina avisa y se detiene cuando la caja está llena, lo que libera al operador del conteo al final de la línea.

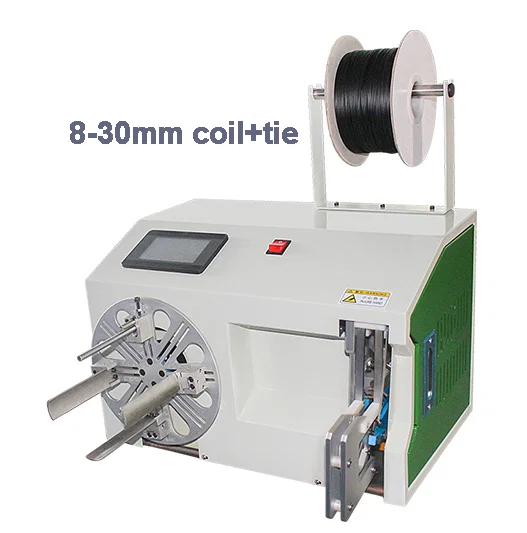

Es el miembro de brida estrecha de la familia 212. La WPM-212 básica ata 8-30 mm con bobina de 50-200 mm, la WPM-212C ata 18-45 mm con bobina de 50-250 mm y la WPM-212L ata 40-80 mm con bobina de 50-300 mm. La 212A cierra hasta 5 mm, medida en la que se sitúan las bobinas pequeñas de USB y HDMI, y es el modelo de la familia que incorpora cantidad por caja con aviso y parada automáticos. Conviene elegirla cuando las bobinas son pequeñas y el conteo de embalaje debe controlarse en la máquina.
Características principales
1. Rango de atado de 5-30 mm, el menor de la familia 212, para bobinas compactas de conductores pequeños de datos y potencia.
2. Cabezal de un lado o de dos lados, para que los conductores que deben presentarse por ambos extremos se procesen en la misma máquina.
3. Ciclo semiautomático: el operador carga el conductor y la rueda de bobinado y el cabezal de atado completan la bobina y la brida.
4. Visualización de cantidad en tiempo real, ajuste de cantidad por caja y aviso y parada automáticos al llenarse la caja.

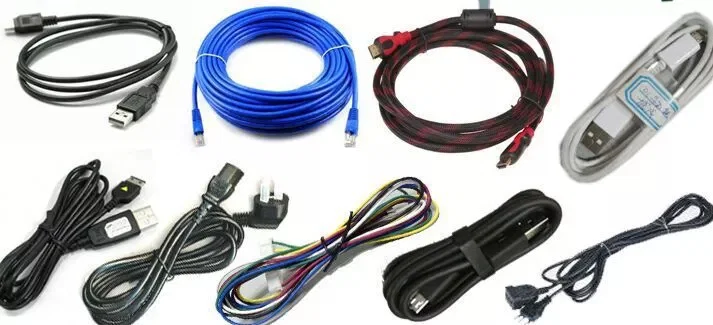

5. Trabaja cable AC, cable DC, hilo de datos, otros cables eléctricos y conjuntos trenzados.
6. PLC o controlador con pantalla táctil, además de un sistema de aviso al operador por fallas.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-212A |
|---|
| Tipo de operación | Semiautomática |
|---|
| Sistema de control | PLC o controlador con pantalla táctil |
|---|
| Rango de atado | 5-30 mm (según etiqueta) |
|---|
| Cables compatibles | AC cable, DC cable, data wire, other electric wires, twisted bundles |
|---|
| Configuración del cabezal | Un lado o dos lados |
|---|
| Control de producción | Visualización de cantidad en tiempo real y ajuste de cantidad por caja con aviso y parada automáticos |
|---|
| Seguridad | Aviso al operador por fallas |
|---|
Resumen de la gama de modelos
Los cuatro modelos WPM-212 comparten la misma plataforma semiautomática de bobinado y atado, el control por pantalla táctil y la alimentación de AC 220/110 V. La WPM-212A bobina conjuntos de 50–200 mm y ata 5–30 mm, por lo que se adapta a series pequeñas y medianas de arnés.
| Parámetro | WPM-212 | WPM-212A | WPM-212C | WPM-212L |
|---|
| Rango de bobinado* | 50–200 mm | 50–200 mm | 50–250 mm | 50–300 mm |
|---|
| Rango de atado* | 8–30 mm | 5–30 mm | 18–45 mm | 40–80 mm |
|---|
| Longitud de la brida | 65–130 mm | 75–140 mm | 120–190 mm | 200–300 mm |
|---|
| Forma de la bobina | Redonda, larga, en ocho | Redonda, larga, en ocho | Redonda, larga, en ocho | Redonda, larga, en ocho |
|---|
| Tipos de cable aptos | AC cable, DC cable, data cable, video cable, other wires | AC cable, DC cable, data cable, video cable, other wires | AC cable, DC cable, data cable, video cable, other wires | AC cable, DC cable, data cable, video cable, other wires |
|---|
| Precisión de longitud | ±(0.002 × L) mm | ±(0.002 × L) mm | ±(0.002 × L) mm | ±(0.002 × L) mm |
|---|
| Capacidad | 66–75 cycles/min | 66–75 cycles/min | 66–75 cycles/min | 66–75 cycles/min |
|---|
| Nivel de sonido | <70 dB | <70 dB | <70 dB | <70 dB |
|---|
| Alimentación | AC 220/110 V, 50/60 Hz | AC 220/110 V, 50/60 Hz | AC 220/110 V, 50/60 Hz | AC 220/110 V, 50/60 Hz |
|---|
| Interfaz de operación | Pantalla táctil | Pantalla táctil | Pantalla táctil | Pantalla táctil |
|---|
| Dimensiones (L×An×Al) | 485 × 456 × 315 mm | 455 × 456 × 315 mm | 485 × 435 × 340 mm | 550 × 610 × 420 mm |
|---|
| Peso neto | 45 kg | 42 kg | 52 kg | 65 kg |
|---|
| Embalaje | Caja de madera | Caja de madera | Caja de madera | Caja de madera |
|---|
Aplicaciones

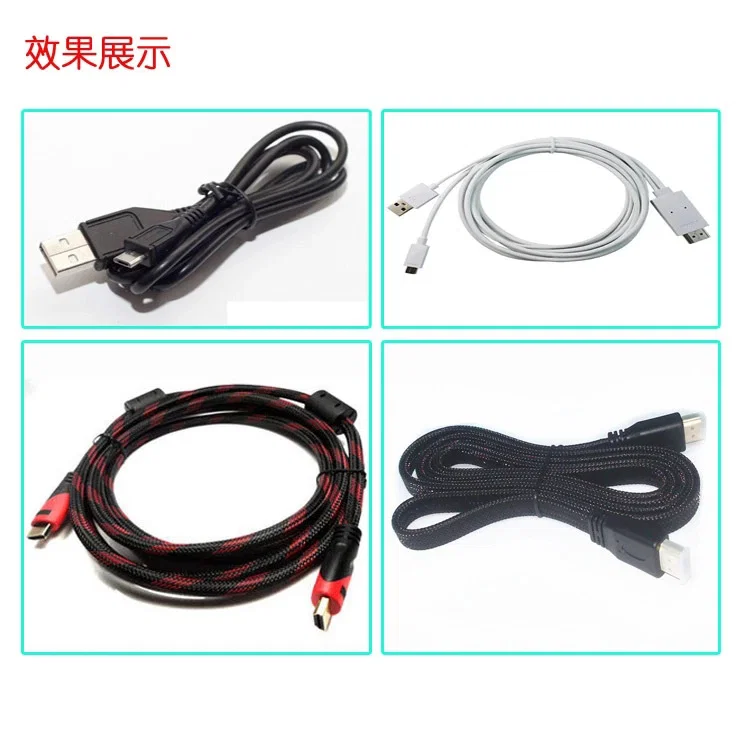

— Embalaje de conductores USB y HDMI: bobinas pequeñas atadas a 5-30 mm y contadas por caja con parada automática en la cantidad definida.
— Montaje de par trenzado y conjuntos trenzados: pares trenzados y atados en una sola pasada, sin puesto de atado independiente.
— Acabado de cordones AC y DC: conductores cortos bobinados y cerrados antes del embolsado.
— Celdas de montaje de cables: bobinas atadas a la salida del banco de prueba, con el conteo registrado en la máquina.
— Departamentos de embalaje: cajas completadas con conteo exacto sin recuento manual al final de la línea.
