Cuchillas de pelado DC53 para máquina computarizada JW-BL14
Cuchillas de pelado DC53 para máquina computarizada JW-BL14 Thumb

Cuchillas de pelado DC53 para máquina computarizada JW-BL14

📅 2025-04-25 👁️ 2,659

La JW-BL14 es un juego de cuchillas de pelado de acero DC53 para máquinas computarizadas de corte de cable, las máquinas de banco y de piso que miden, cortan y pelan cable de equipo y de computadora. Las cuchillas son los elementos de corte del cabezal de pelado y se suministran como grupo, no por separado.

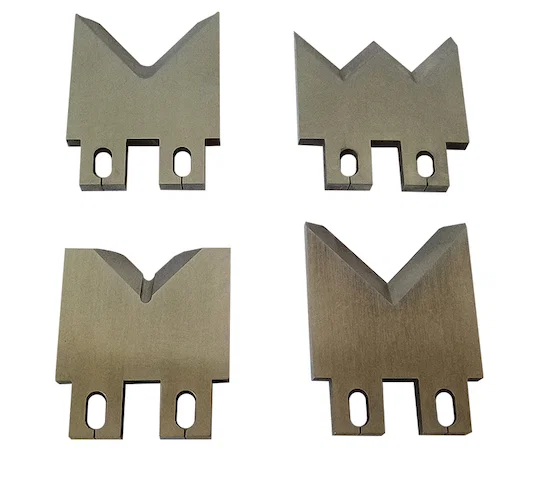

En la foto se muestran cuatro piezas con dos perfiles de filo. Dos llevan una sola muesca en V central, adecuada para un cable por vez, que produce un corte simétrico alrededor del conductor. Dos llevan una V doble, un filo en forma de W con dos muescas, para trabajos en los que se cortan dos posiciones en una carrera o en los que el aislamiento necesita una abertura en ambos lados. Todas las piezas llevan dos patas ranuradas en la base en lugar de orificios simples: las ranuras permiten fijar la cuchilla en el portaherramientas antes de apretar los tornillos, que es como se ajusta la profundidad de corte en este tipo de cabezal. El DC53 mantiene ambos perfiles a lo largo de series largas, y la placa está rectificada plana para que las dos mitades de un par cierren sin holgura.

El juego se pide según el modelo de máquina y la gama de cables. Las cuchillas se sustituyen cuando los flancos de la V muestran una banda de desgaste o cuando el extremo cortado empieza a arrastrar hilos, y las patas ranuradas hacen que el ajuste de profundidad se repita en lugar de establecerse desde cero.

Características principales

1. Acero DC53: acero de trabajo en frío que conserva el perfil en V en series largas sobre cable de equipo y de computadora.

2. Dos perfiles de filo en un grupo: dos cuchillas de V simple y dos de V doble, como se muestra en la foto.

3. Patas de montaje ranuradas: dos ranuras por cuchilla en lugar de orificios simples, de modo que la profundidad de corte puede ajustarse en el portaherramientas antes de apretar los tornillos.

4. Placa rectificada plana: el par cierra sin holgura, lo que mantiene el corte escuadrado y no pellizcado.

5. Suministro por grupo: las cuatro piezas se piden juntas para el cabezal, de modo que ambos perfiles están en el mismo estado.

6. Ajuste de aplicación: máquinas computarizadas de corte de cable, para pelado de precisión en la fabricación de arneses.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-BL14
ArtículoJuego de cuchillas de pelado para cable de computadora
MaterialAcero DC53
Piezas4 (dos de V simple y dos de V doble, según foto)
Forma del filoV central simple y V doble (perfil en W), según foto
MontajeDos patas ranuradas por cuchilla (foto)
TipoCuchillas de pelado de precisión
AplicaciónMáquinas computarizadas de corte de cable, fabricación industrial de arneses de cable

Aplicaciones

— Máquinas computarizadas de corte de cable que miden, cortan y pelan cable de equipo en una sola pasada.

— Talleres de arneses que trabajan cable unipolar, donde las cuchillas de V simple dan un corte simétrico alrededor del conductor.

— Trabajos que requieren una abertura en ambos lados del aislamiento, donde se montan las cuchillas de V doble.

— Máquinas que trabajan varios calibres, donde la profundidad de corte se ajusta mediante las patas ranuradas y no con suplementos.

— Sustitución cuando los flancos de la V muestran una banda de desgaste o el extremo cortado empieza a arrastrar hilos.

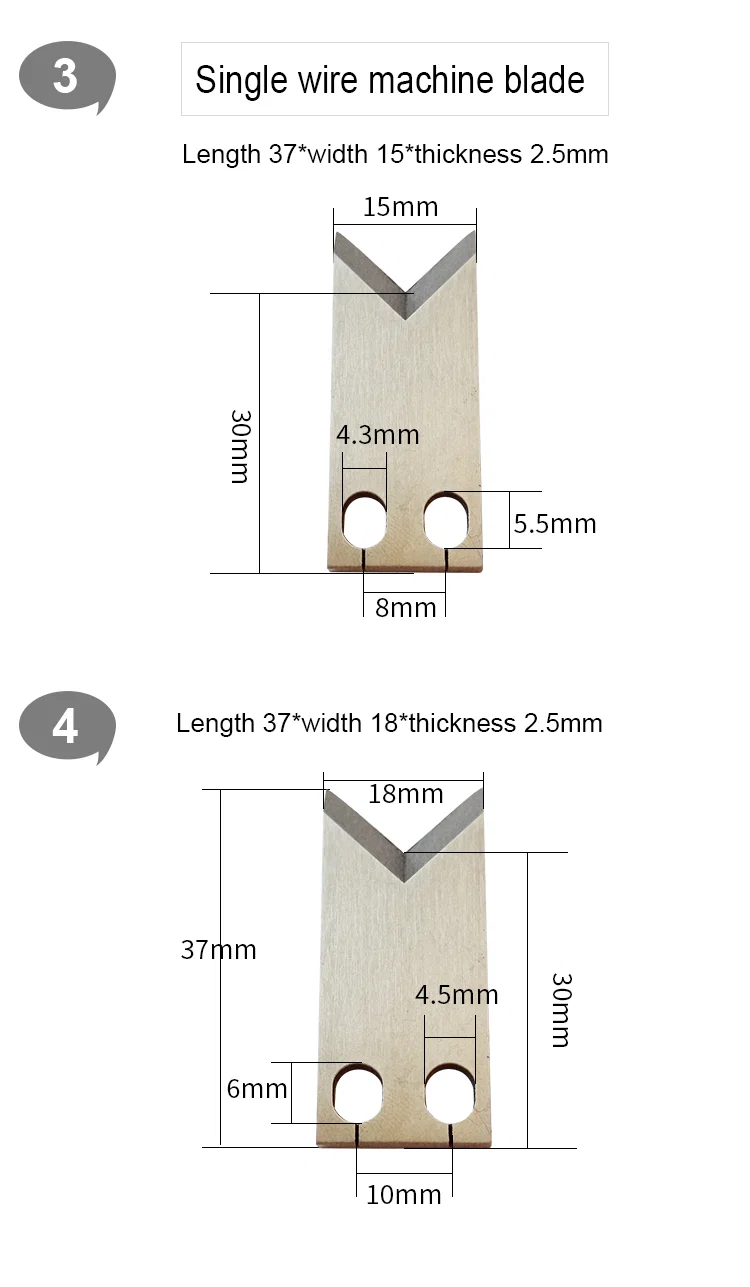

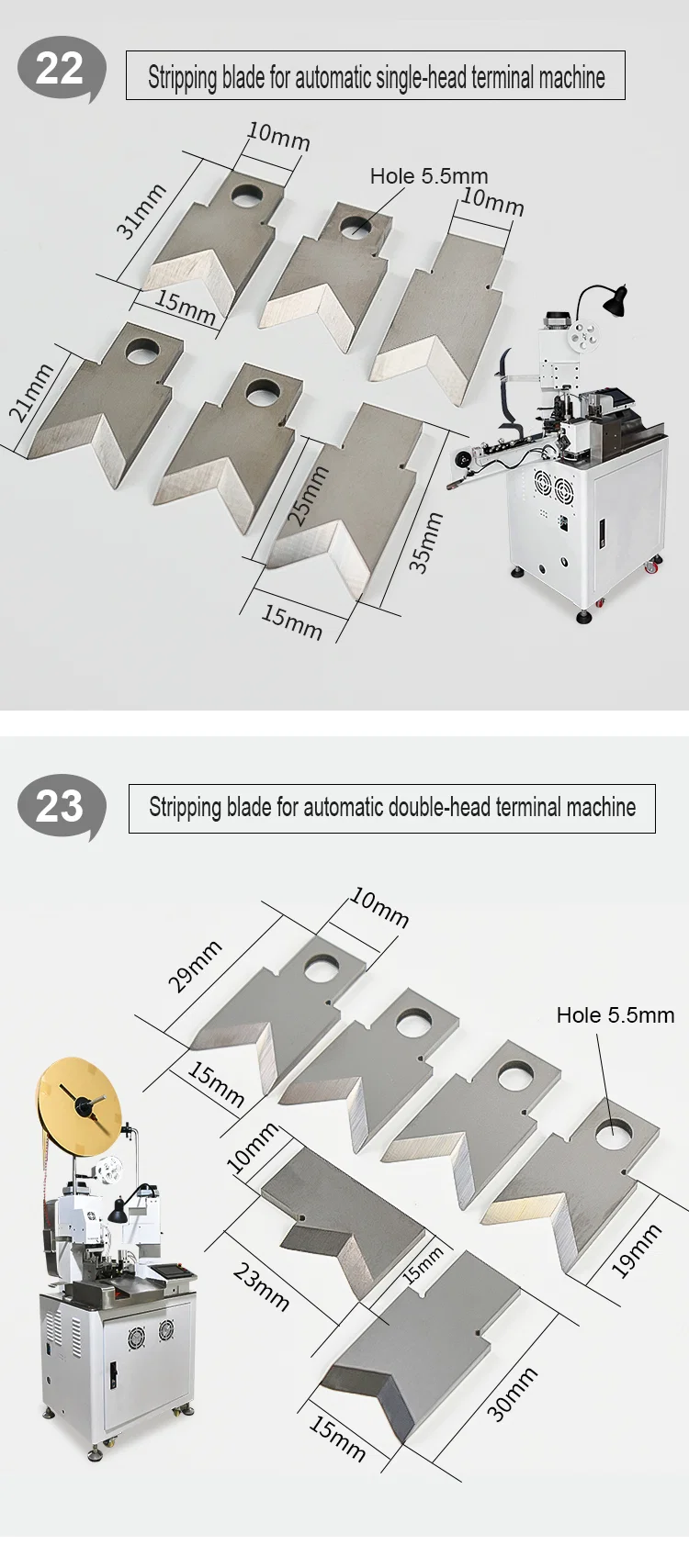

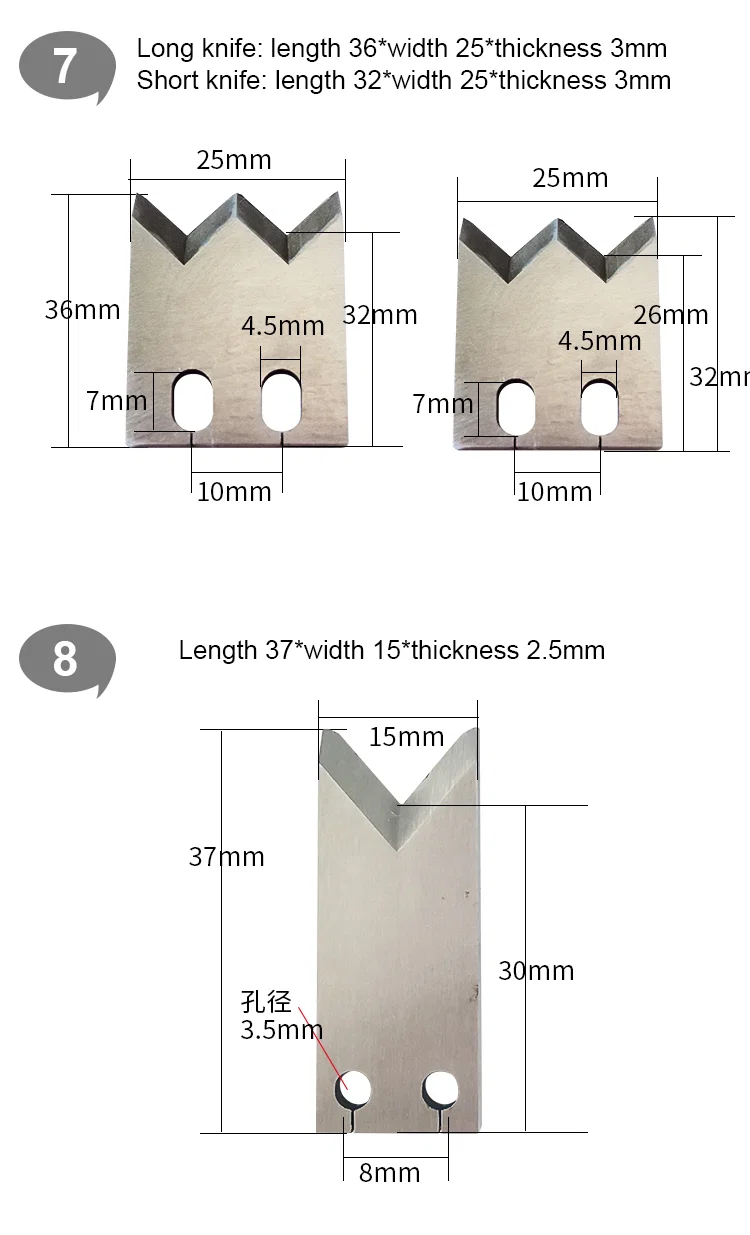

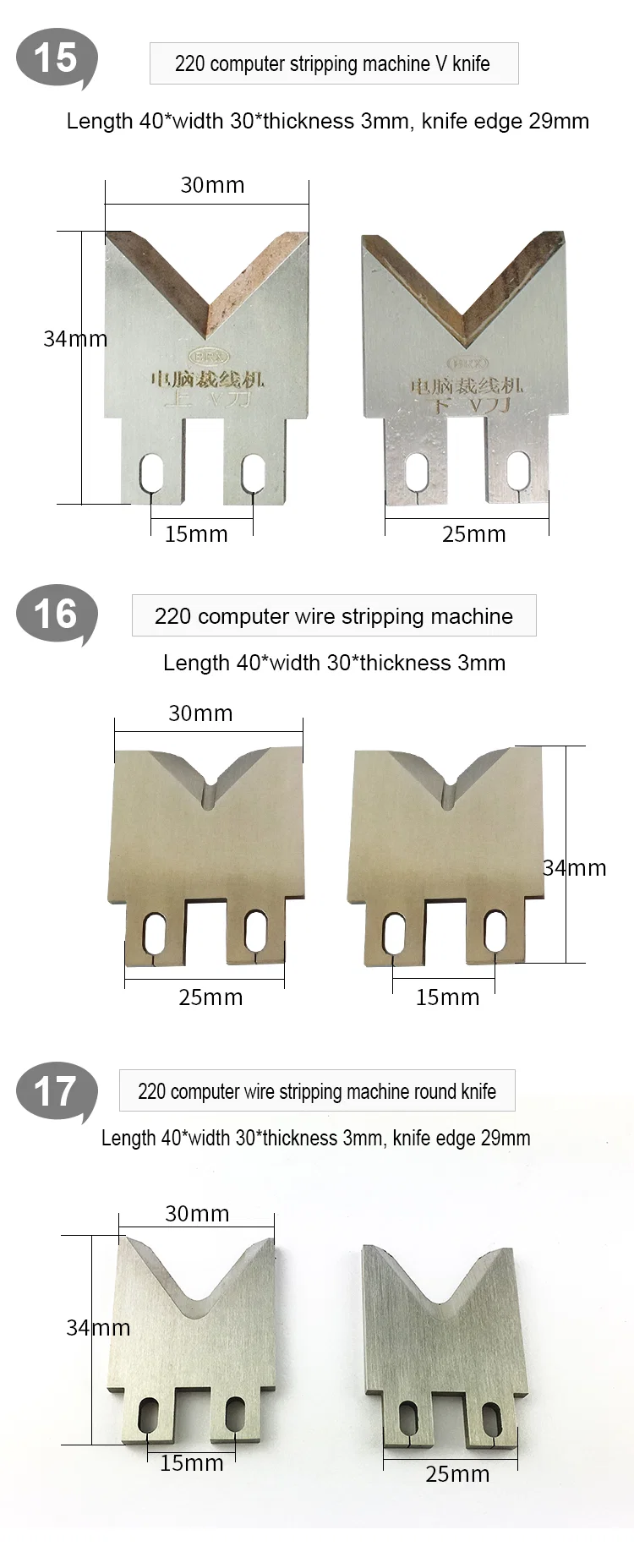

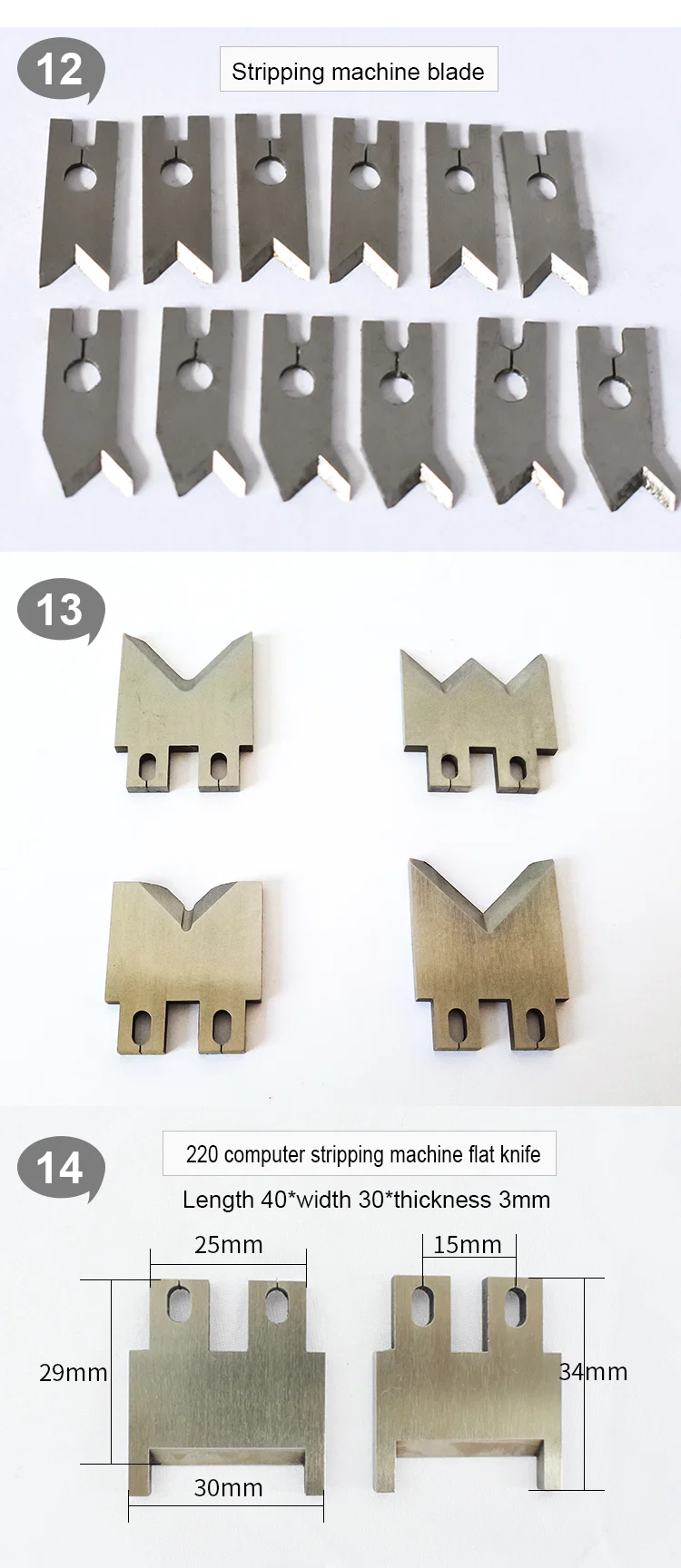

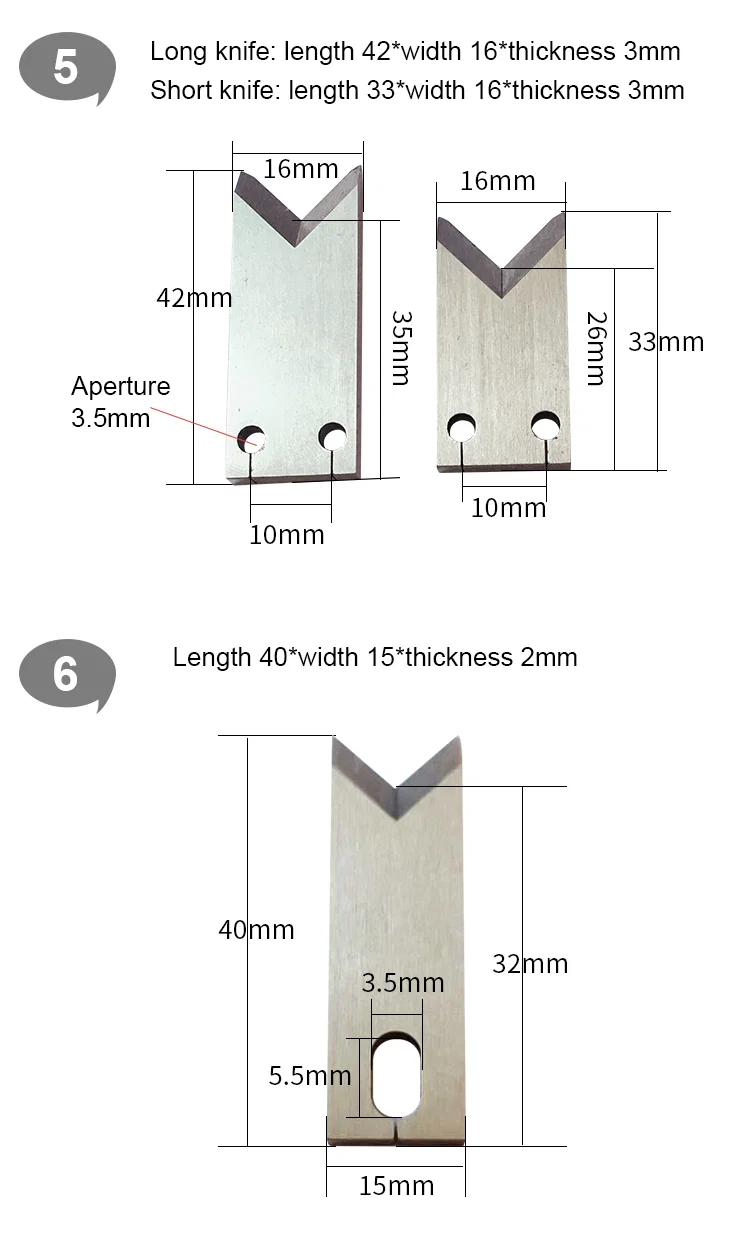

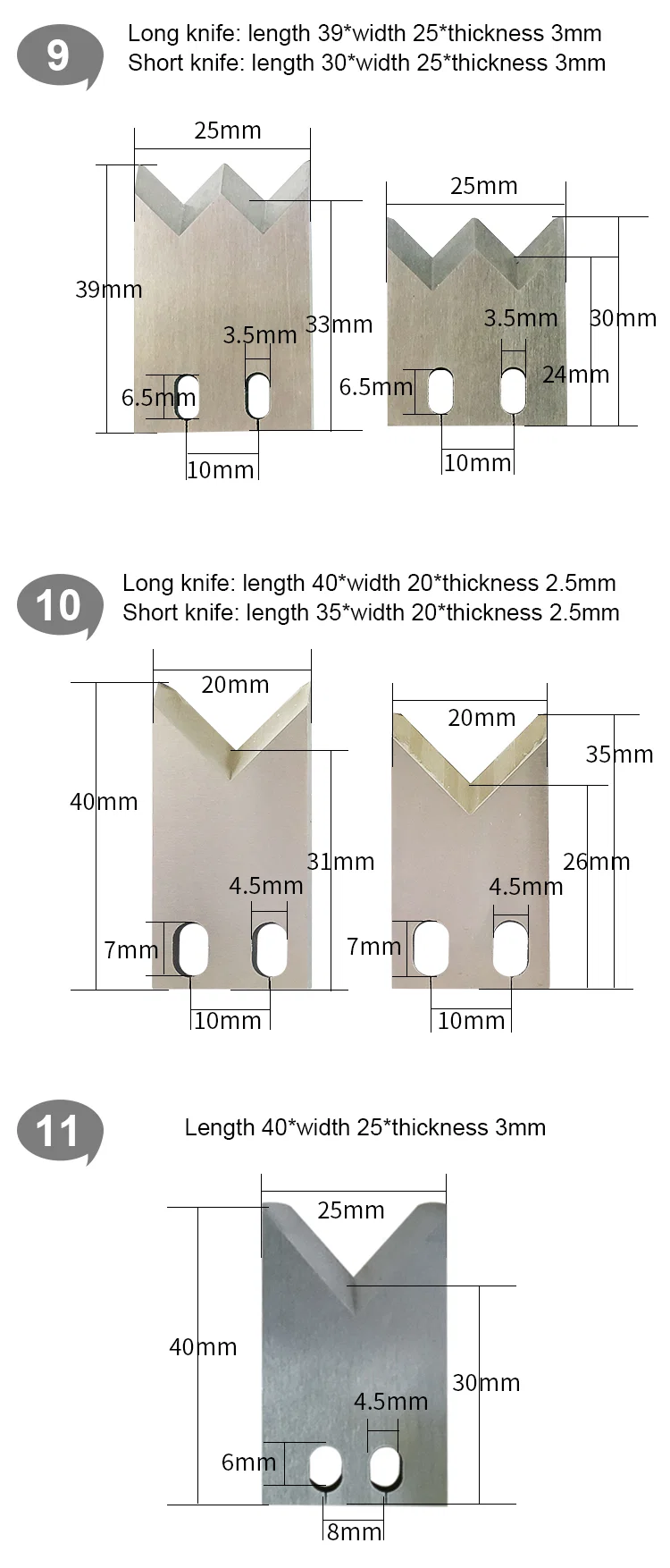

Blade dimension sheet: 220 computer blade 34x10x2.5 and 508 blade 38x16x3Single wire machine blades 37x15x2.5 and 37x18x2.5 dimension drawingsLong and short computer stripping blades with 42mm and 33mm lengthsTwo-tooth serrated long and short blades, 36mm and 32mm longBlade specs nine to eleven: 39mm, 40mm long and V-notch cuttersRow of twelve DC53 stripping blades plus four computer flat knives220 computer stripping machine V knives marked BRX in matched pairs220 trapezoidal knife pair and 950 cutting machine blades950 cutting machine blades with 95mm, 78mm and 74mm lengthsStripping blades for single-head and double-head automatic terminal machines
