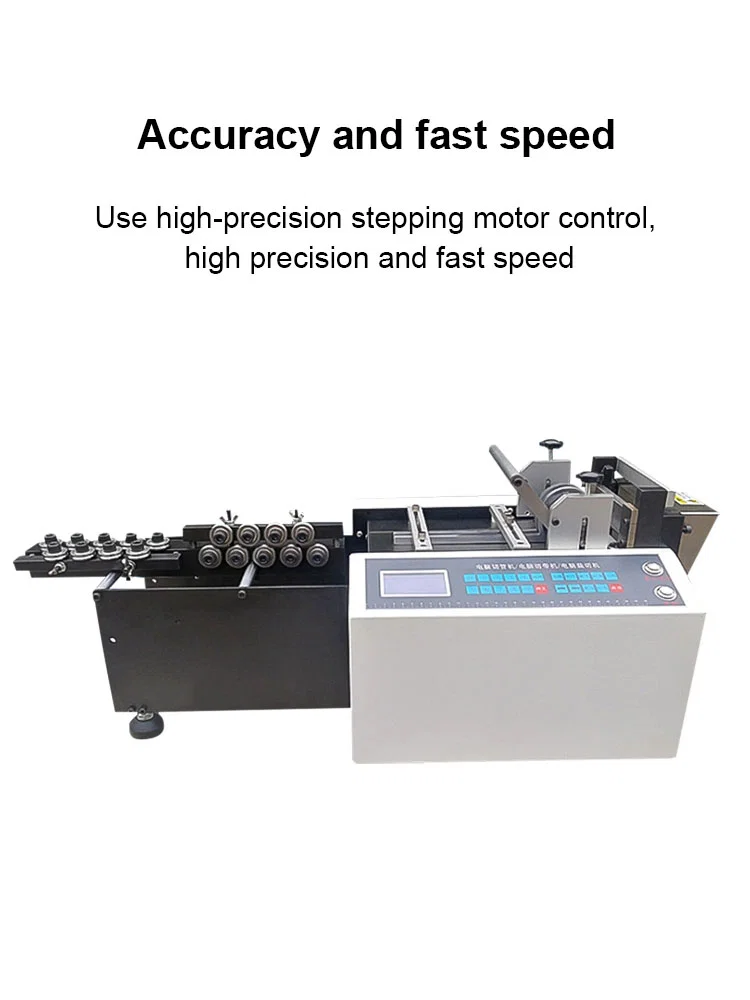

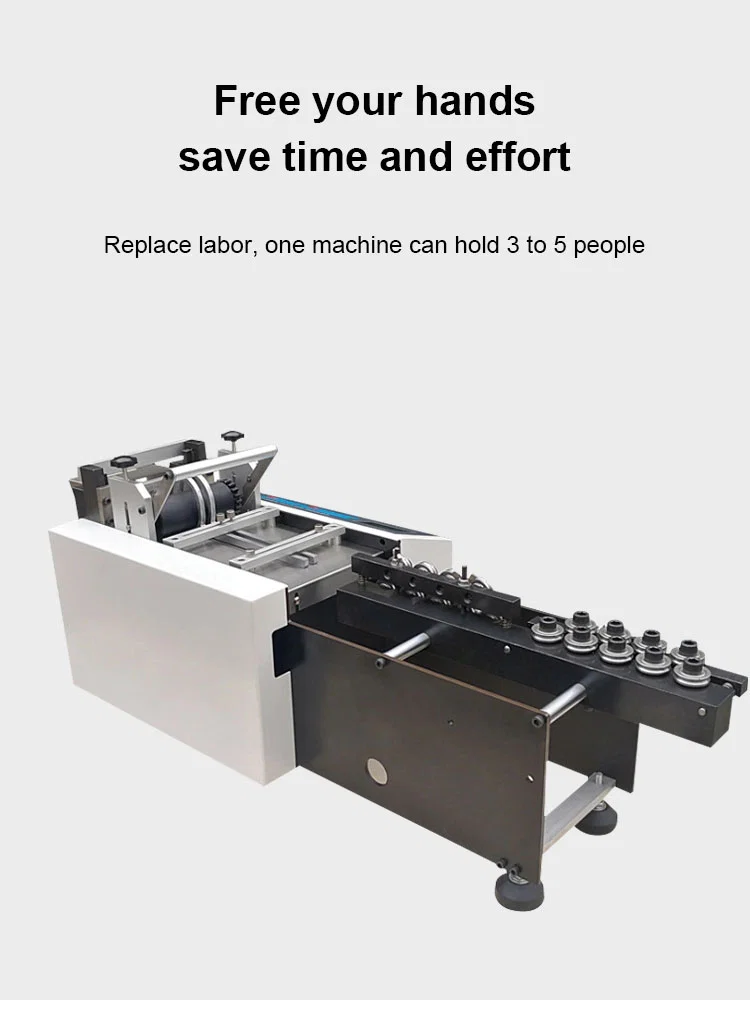

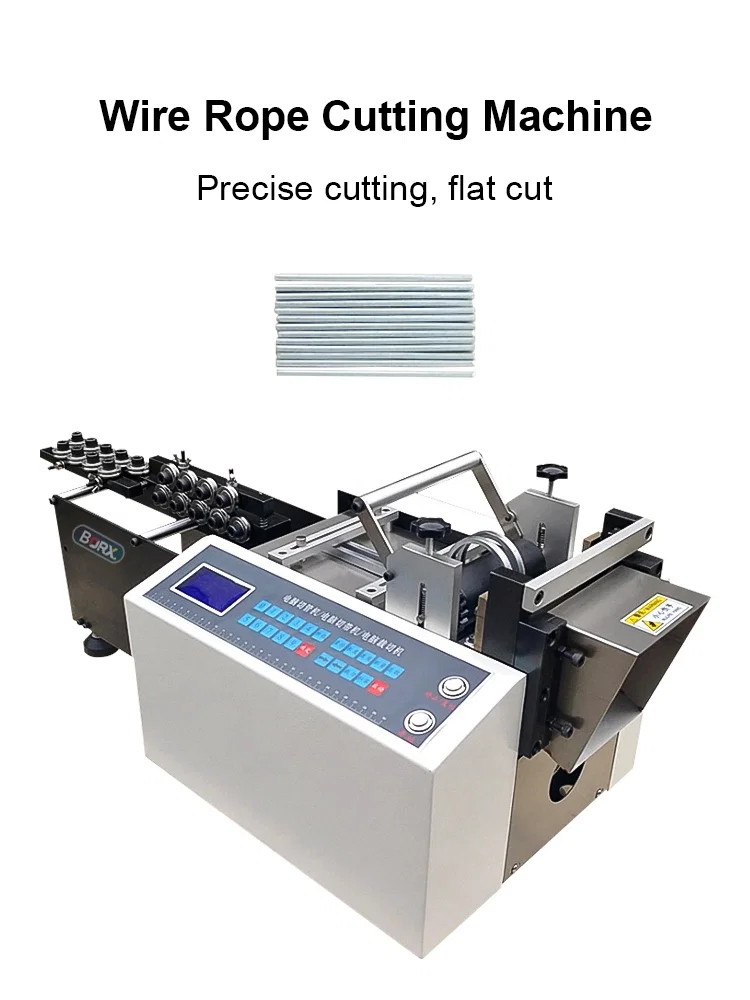

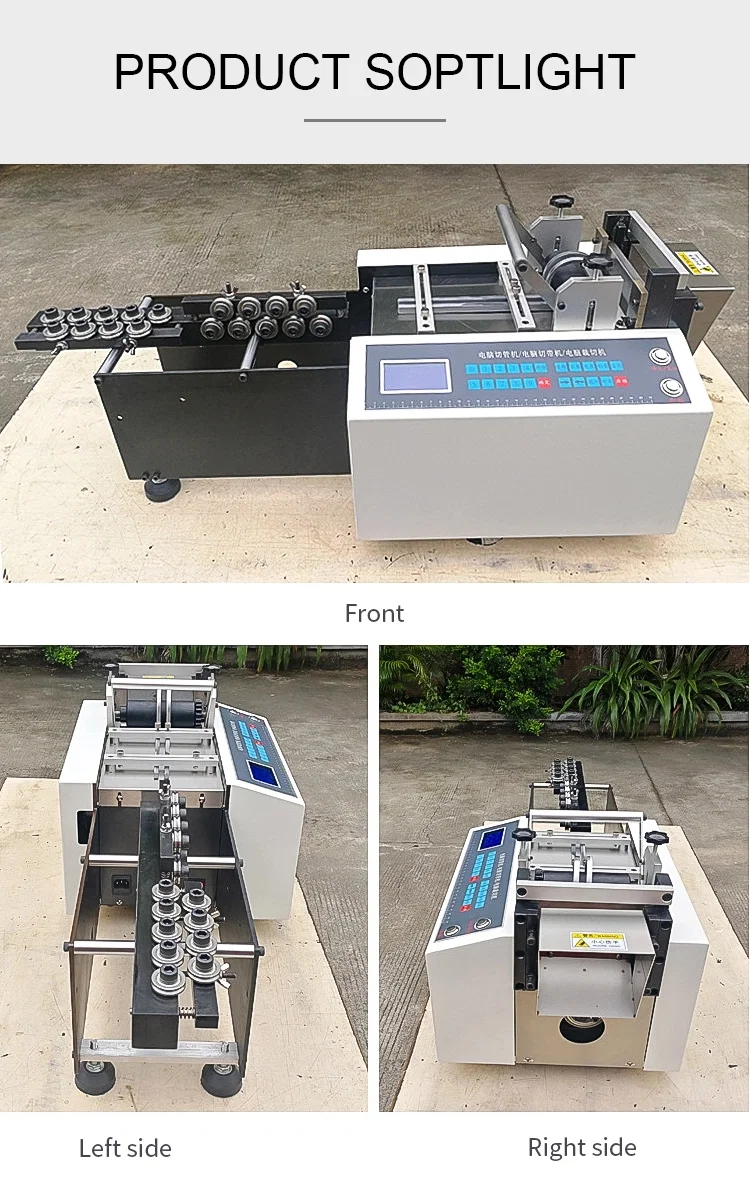

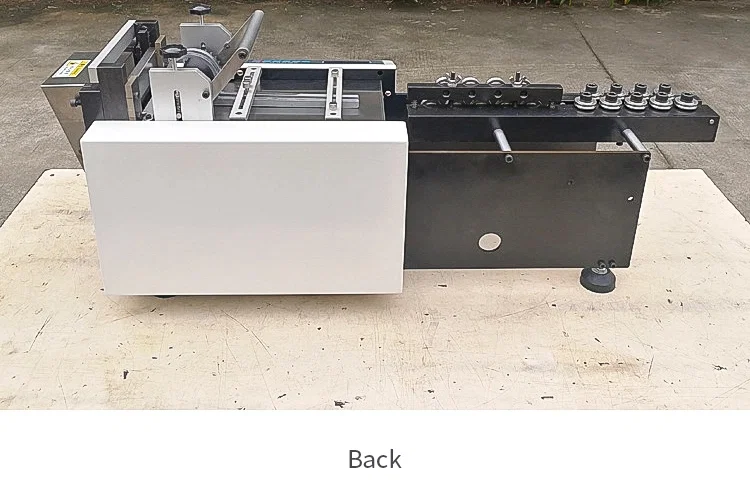

La JW-CT01 corta cable de acero, cable eléctrico, tubo, chapa y fleje a una longitud prefijada sobre un bastidor de sobremesa. La longitud de alimentación, la velocidad de corte, el tamaño del lote y la cantidad total se introducen en un panel LCD, y la máquina se detiene al alcanzar el lote o el total.
El cable cortado con cizalla o disco abrasivo presenta un extremo deshilachado y una curvatura que persiste tras el corte, y una longitud tomada de bobina queda arqueada. En la CT01 el material pasa por un enderezador mecánico con bancos de rodillos opuestos, una varilla guía ajustable lo mantiene sobre la línea central de la cuchilla y la cuchilla cierra en plano para que los hilos permanezcan juntos. El tamaño del lote y el número total se cuentan en el panel, lo que elimina el conteo manual en la tolva de descarga.
La CT01 es únicamente una máquina de corte: no pela aislamiento y no está limitada a cable eléctrico. Las ST03 y ST05 de la misma gama abren el aislamiento en un conductor simple o en capas coaxiales, mientras que la CT01 está especificada para cable de acero, tubo, chapa y fleje cuando el requisito es un extremo escuadrado sin rebabas y una longitud de corte recta.

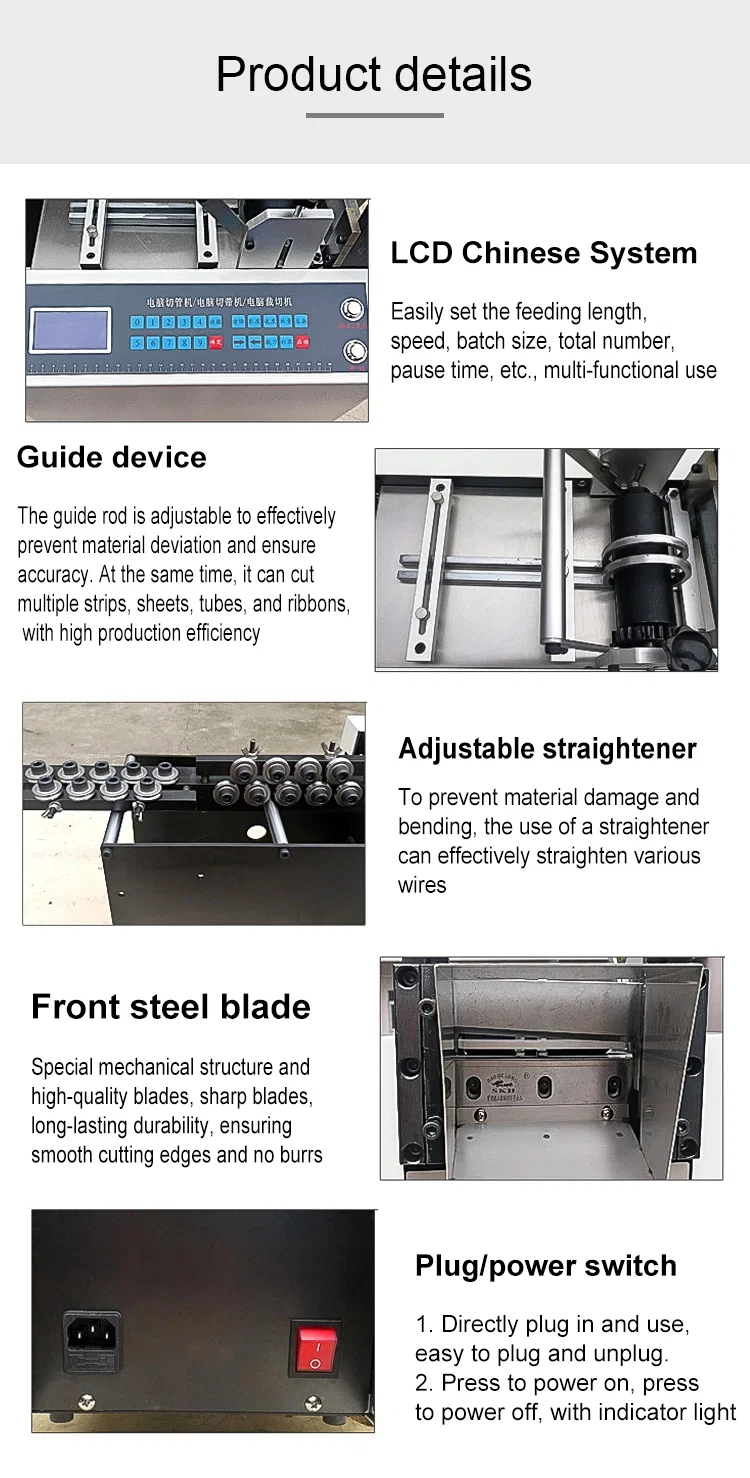

Características principales
1. El enderezador mecánico con bancos de rodillos opuestos situado antes de la cuchilla elimina la memoria helicoidal antes del corte, de modo que la longitud cortada sale recta de la tolva.
2. La varilla guía ajustable mantiene las secciones largas sobre la línea central de la cuchilla y permite el corte de varias tiras de chapa y fleje estrechos.

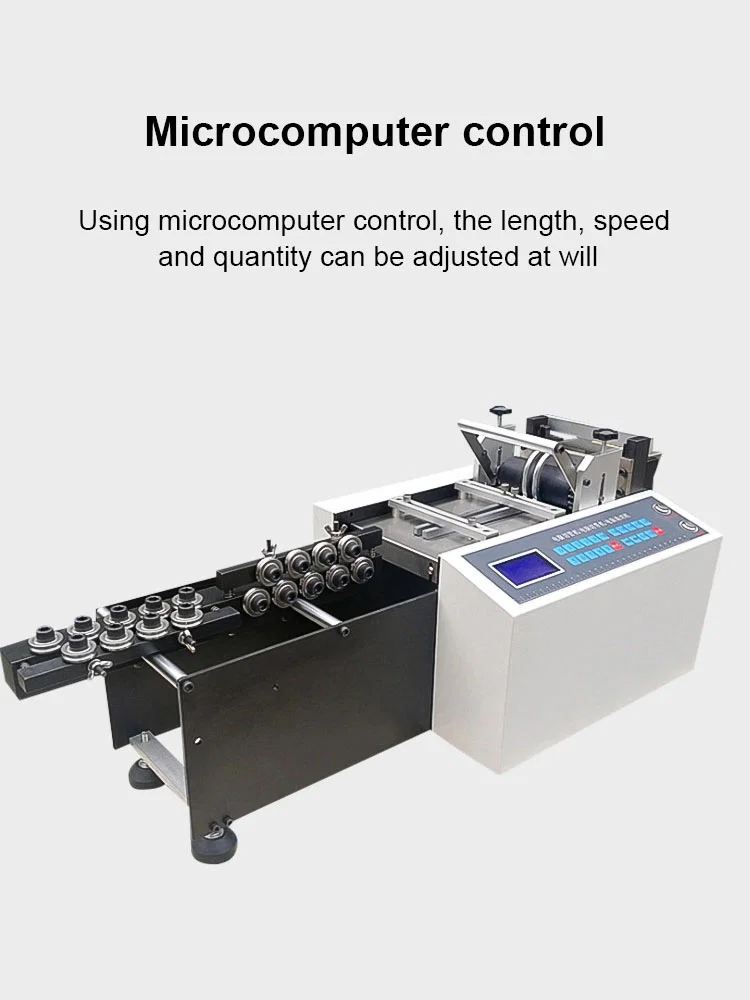

3. El panel LCD con teclado numérico fija la longitud de alimentación, la velocidad de corte, el tamaño del lote y el número total; el contador detiene la máquina al llegar al total programado.
4. La cuchilla cierra perpendicular al eje del material y produce un corte plano con bordes sin rebabas en cable y tubo.
5. Cabezal de corte protegido con tolva de descarga que retira las piezas cortadas de la línea de la cuchilla.
6. Un solo botón de encendido con lámpara indicadora pone en marcha la máquina desde el panel, sin armario de control separado en el banco.

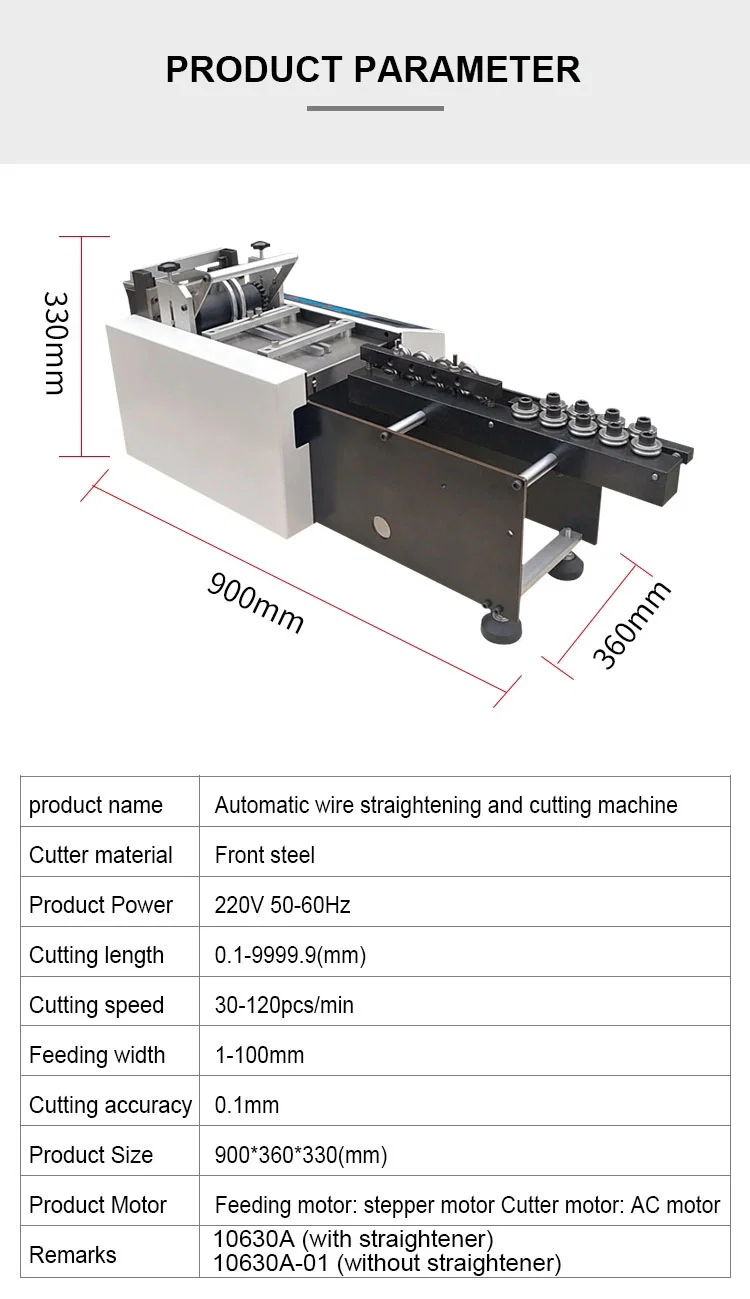

Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | JW-CT01 |
|---|
| Tipo de máquina | Máquina de corte de cable de acero y metal de sobremesa |
|---|
| Interfaz de control | Pantalla LCD con teclado de membrana |
|---|
| Parámetros de ajuste | Longitud de alimentación, velocidad de corte, tamaño de lote, cantidad total |
|---|

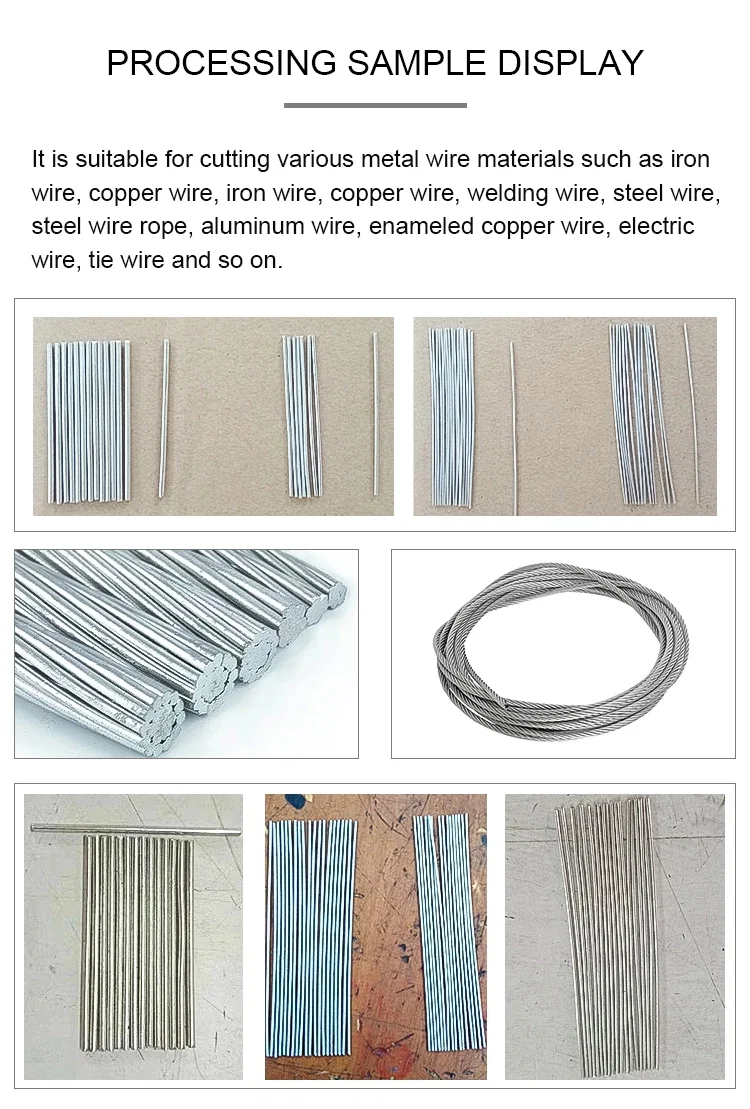

| Materiales | Alambre, cable, tubo, chapa, fleje |
|---|
| Enderezado | Enderezador mecánico de varios rodillos |
|---|
| Calidad de corte | Corte plano, bordes sin rebabas |
|---|
| Guía | Varilla guía ajustable, corte de varias tiras |
|---|
| Arranque | Botón de encendido con lámpara indicadora |
|---|
Aplicaciones
— Conjuntos de cable de acero: cable galvanizado e inoxidable cortado a medida antes del prensado de terminales.
— Talleres de aparejos y eslingas: cable cortado a escuadra para que los hilos no se abran antes de colocar el casquillo.
— Instalación de bandejas y conductos: cable y tubo cortados a longitudes fijas en el banco.
— Fabricación de resistencias: hilo resistivo y fleje cortados a medida por lotes.
— Líneas de embalaje: fleje de PP y PET y cinta cortados a una longitud de lote contada.
