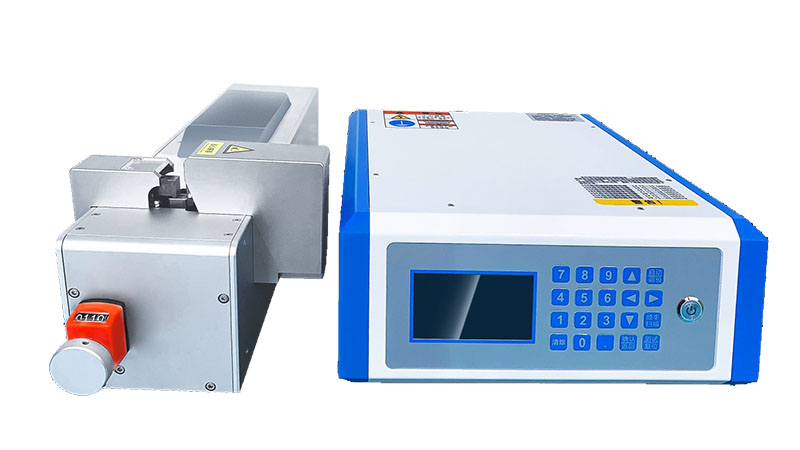

La WPM-X00 es una soldadora ultrasónica portátil para arneses de cable de cobre y aluminio de 0.35 a 12 mm2, con un diámetro de hilo de 0.3 mm o menos. Trabaja a 20 kHz con 3000 W y una soldadura tarda aproximadamente 0.6 s. El conjunto consta de un bastidor de soldadura de 25 kg y una caja de control de 10 kg equipada con LCD de 4.3 inch y teclado.
El aluminio no acepta soldadura blanda de forma fiable, porque el óxido se reforma más rápido de lo que el fundente puede tratarlo, por lo que las uniones aluminio-cobre de un arnés suelen hacerse mecánicamente y después derivan en resistencia a medida que la unión se corroe. La soldadura ultrasónica desplaza el óxido bajo el sonotrodo y une los hilos de forma directa. Por eso esta unidad se especifica para trabajo Cu/Al y no solo para cobre.
Frente a la WPM-001N, la WPM-X00 aporta 1000 W más de potencia ultrasónica y suma la capacidad para aluminio, con una sección máxima menor: 12 mm2 frente a 20 mm2, y un límite inferior que baja a 0.35 mm2. Su interfaz es una LCD de 4.3 inch con teclado en lugar de una pantalla táctil de 7 inch, y su caja de control es la más ligera de las dos, con 10 kg.
Características principales
1. 3000 W a 20 kHz, con soldadura de cable de cobre y aluminio de 0.35 a 12 mm2 y diámetro de hilo de 0.3 mm o menos
2. Tiempo de soldadura de aproximadamente 0.6 s por unión, introducido en el teclado y repetido desde la misma receta

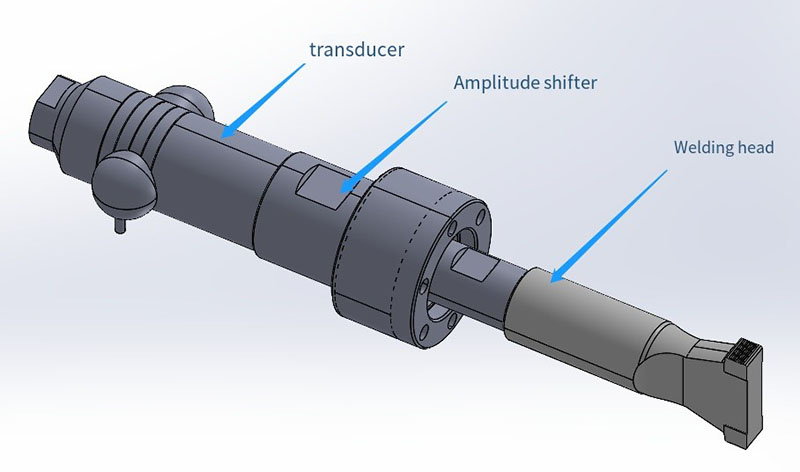

3. La soldadura se realiza por vibración a 20 kHz y no por impacto, por lo que no hay ruido de martillo en el banco

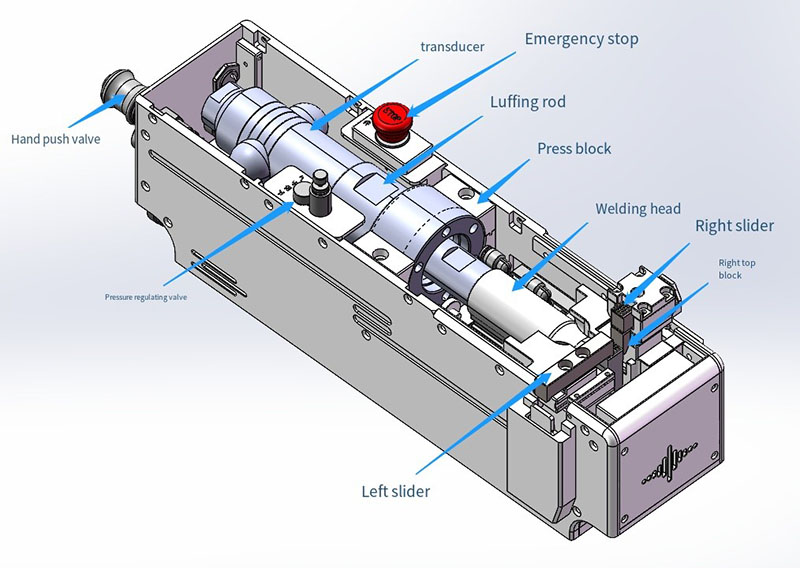

4. La altura del sonotrodo se ajusta con el volante frontal del cabezal de soldadura, de modo que la holgura sigue el espesor del haz

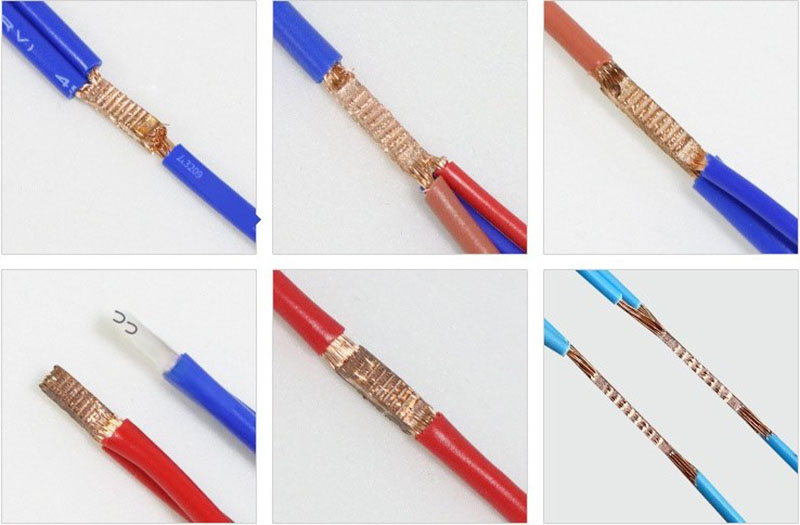

5. Los empalmes Cu-Cu, Al-Al y Cu-Al se realizan en el mismo cabezal sin fundente ni metal de aporte
6. Botón rojo de paro en el cabezal, interruptor de llave en la caja de control y sonotrodo protegido que cierra solo sobre el haz fijado
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-X00 |
|---|
| Tipo de máquina | Soldadora ultrasónica portátil para arneses |
|---|
| Frecuencia de trabajo | 20 kHz |
|---|
| Potencia del equipo | 3000 W |
|---|
| Rango de cable | 0.35 - 12 mm2, cobre / aluminio |
|---|
| Diámetro de cable | 0.3 mm o menos |
|---|
| Velocidad de soldadura | Unos 0.6 s por soldadura |
|---|
| Pantalla | LCD de 4.3 inch con ajuste por teclado |
|---|
| Tensión de entrada | AC 220 V / 50 Hz |
|---|
| Dimensiones y peso del bastidor | 573 x 220 x 190 mm / 25 kg |
|---|
| Dimensiones y peso de la caja de control | 345 x 477 x 155 mm / 10 kg |
|---|
Aplicaciones
— Arnés automotriz: puntos de empalme de aluminio y cobre donde la soldadura blanda no es fiable
— Cables de electrodomésticos y HVAC: uniones de conductor de aluminio en juegos de cable y cables de motor
— Bobinados de motor y transformador: derivaciones de hilo magneto de aluminio unidas a salidas de cobre
— Batería y distribución de potencia: transiciones Cu-Al realizadas sin terminal bimetálico
— Talleres de arnés con stock mixto de cobre y aluminio: un cabezal cubre ambos sin un segundo proceso
