Máquina ultrasónica de corte y perforado de etiquetas WPM-UL

📅 2025-04-25 👁️ 595
  • Modelo del producto: WPM-UL

  • Especificaciones

    Modelo: WPM-UL
    Sistemas operativos: 2 conjuntos (corte profesional y corte/punzonado)
    Control: PLC de función informática con pantalla táctil
    Herramienta de corte: Acero de aleación de alto carbono
    Funciones: Corte automático, alimentación automática, conteo por computadora
    Aplicaciones: Cinturones, cintas, etiquetas de tela, cintas satinadas
  • Solicitar presupuesto ahora

La WPM-UL es una máquina ultrasónica de corte y perforado para etiquetas textiles, cinta de satén y correas. Ejecuta dos sistemas de operación desde una pantalla táctil PLC: un sistema de corte para trabajo simple a longitud y un sistema combinado de corte y perforado para piezas que requieren un orificio, una ranura o la posición de un ojal en el mismo ciclo del corte. La alimentación es automática y un contador por computadora registra las piezas producidas. Las herramientas de corte son de acero aleado de alto carbono y la máquina se construye como gabinete de piso sobre ruedas, con el cabezal ultrasónico al frente y un disco desbobinador en la parte posterior.

En cinta de etiqueta recubierta y satén denso, una cuchilla caliente deja un borde amarronado y recoge aglutinante fundido en el filo tras unos cientos de cortes, que luego hay que limpiar para recuperar la calidad del borde. La WPM-UL corta con un sonotrodo ultrasónico: la herramienta vibra a alta frecuencia contra un yunque de acero, de modo que el borde se separa y se sella por energía mecánica en lugar de por una cuchilla calentada, y no hay temperatura de filo que derive durante el turno. La estación de perforado está en la misma trayectoria de alimentación, por lo que el orificio se posiciona respecto del borde recién cortado y no respecto de un segundo montaje. Eso elimina el error de registro que aparece cuando las etiquetas se cortan en una máquina y se perforan en otra, y suprime el segundo paso de manipulación.

Frente a los modelos de cuchilla caliente de la gama, la WPM-890S y la WPM-990T solo cortan, y la WPM-690 está configurada para cinta velcro. La WPM-UL es la unidad de este grupo con sistema de perforado y también la que ofrece tres formas de extremo en la misma máquina: cuchilla recta, cuchilla oblicua y cola de milano. Se adapta al trabajo de etiquetas y correas donde el orificio y el perfil del extremo deben coincidir, más que a cinta cortada a longitud sin más.

Características principales

1. Dos sistemas de operación seleccionables en la pantalla táctil: solo corte, o corte con perforado, de modo que el trabajo de cinta simple no ocupa la estación de perforado.

2. Sellado ultrasónico en lugar de cuchilla calentada: el sonotrodo corta y suelda el tejido contra un yunque de acero, por lo que no hay temperatura de filo que reajustar ni aglutinante fundido que se acumule en la herramienta.

3. Perforado dentro del mismo ciclo del corte, lo que fija la posición del orificio respecto del borde cortado y no respecto de un segundo montaje.

4. Herramientas de corte de acero aleado de alto carbono con tres perfiles de extremo —cuchilla recta, cuchilla oblicua y cola de milano— que cubren etiquetas de extremo recto, extremos en ángulo y extremos de cola de milano sin cambio de herramienta entre formas.

5. Alimentación automática con contador por computadora en el PLC, de modo que el lote se cuenta a medida que se produce en lugar de contarse o pesarse después.

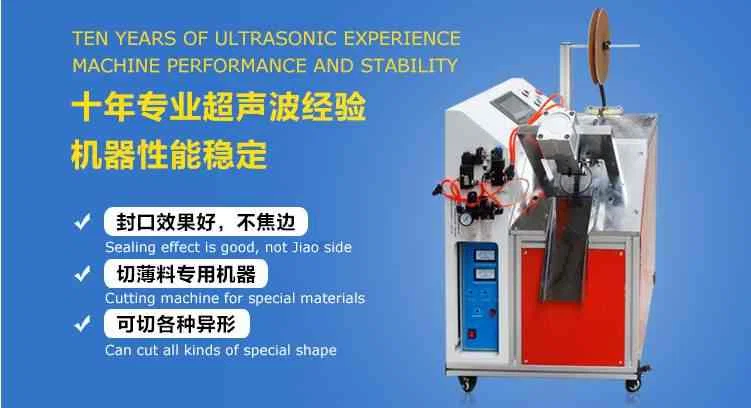

6. Bastidor de piso sobre cuatro ruedas con protección transparente sobre el sonotrodo, botones de marcha y paro separados, paro de emergencia y disco desbobinador posterior para rollos de etiqueta.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-UL
Tipo de máquinaMáquina ultrasónica de corte y perforado de etiquetas y cintas
Sistemas de operación2: sistema de corte y sistema de corte/perforado
Sistema de controlPLC con pantalla táctil
Herramienta de corteAcero aleado de alto carbono
FuncionesCorte, perforado, alimentación automática y conteo por computadora

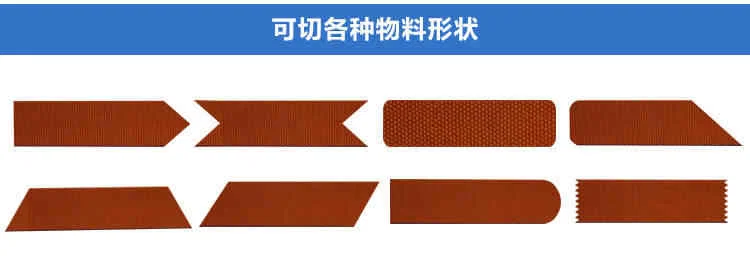

Formas de corteCuchilla recta, cuchilla oblicua y cola de milano

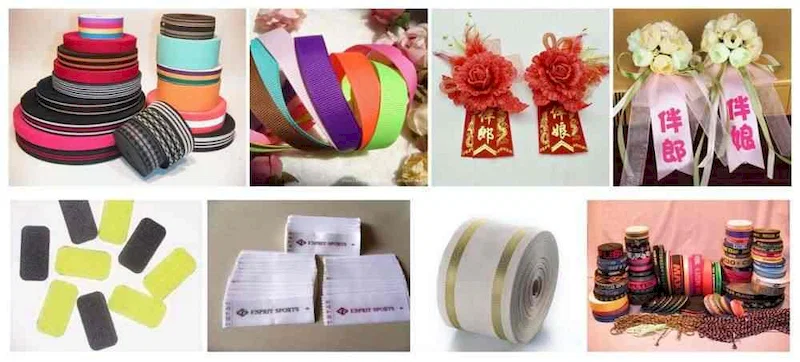

Materiales de trabajoCinturones, cinturones de seguridad, correas de reloj, correas para mascotas, correas de regalo, correas de nailon, cintas
Método de selladoSonotrodo ultrasónico contra yunque de acero

Aplicaciones

— Etiquetado de prendas: etiquetas de satén y tejidas cortadas a longitud con un orificio central o un ojal perforado en la misma pasada.

— Productos para mascotas: correa de collar y traílla de nailon cortada y perforada para las posiciones de hebilla y anilla en D.

— Correas de reloj y cinturones: material de cuero sintético y nailon cortado a longitud con orificios de hebilla perforados en registro.

— Cinta promocional y de regalo: cinta de satén impresa cortada a longitudes fijas con orificio perforado para etiquetado, contada por lote.

— Cinta de cinturón de seguridad y arnés: perfiles de extremo cortados rectos, oblicuos o en cola de milano con orificios de montaje perforados en el mismo ciclo.

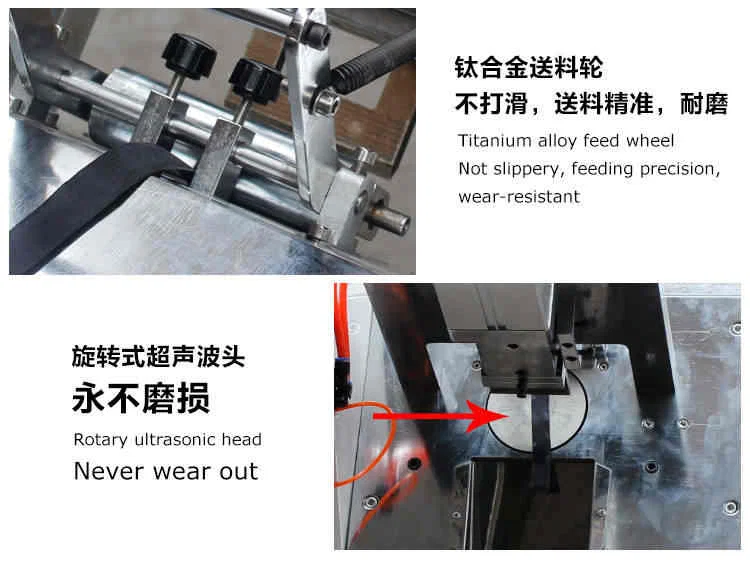

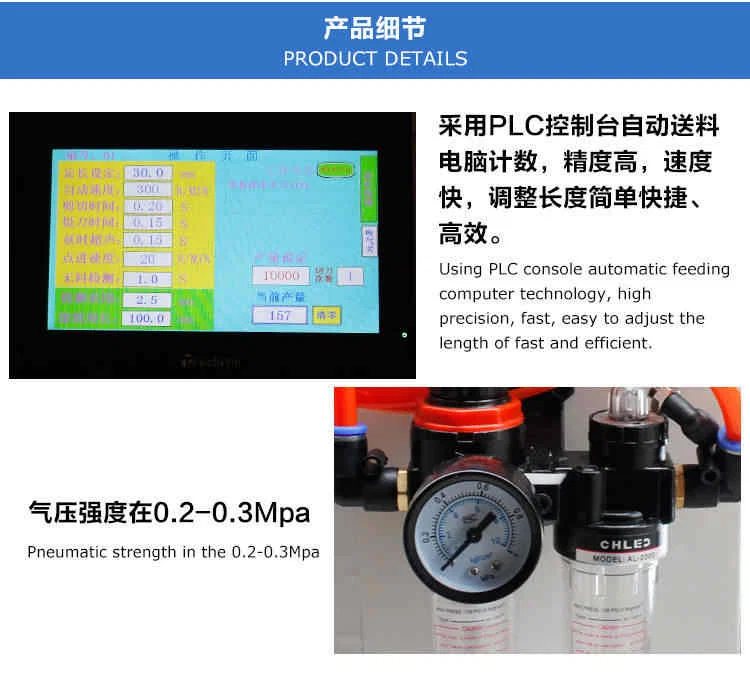

Nylon watch straps with metal buckles in black, brown and greenTitanium alloy feed wheel and rotary ultrasonic head close-upWPM-UL ultrasonic cutter with blue control panel and fabric roll holderWPM-UL ultrasonic cutting machine side view with red cabinet and ribbon spoolRibbon rolls, gift bows and printed brand labels as cutting samplesPLC touch screen program page beside air regulator reading 0.2-0.3 MPaCut ribbon ends in arrow, fishtail, rounded and zigzag shapes
