Fusionadora automática de cable de acero 3 ejes para arnés WPM-80SF

📅 2023-09-09 👁️ 540
  • Modelo del producto: WPM-80SF

  • Especificaciones

    Modelo: WPM-80SF
    Tipo: Máquina de fusión de cable de acero de 12 mm
    Alias: Máquina de fusión
    Propósito: Fusión
    Dimensiones totales: 1450 x 980 x 1650 mm
    Peso: 0.45 t
  • Solicitar presupuesto ahora

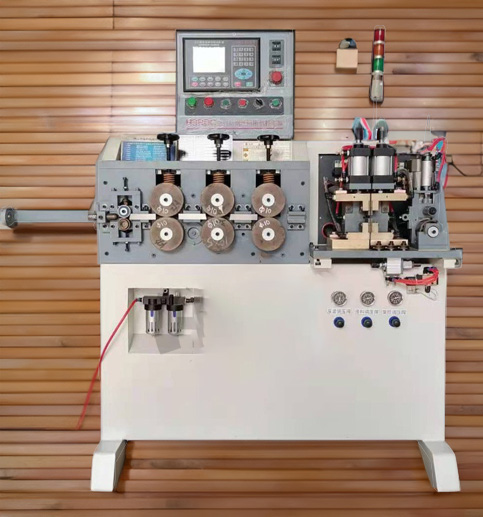

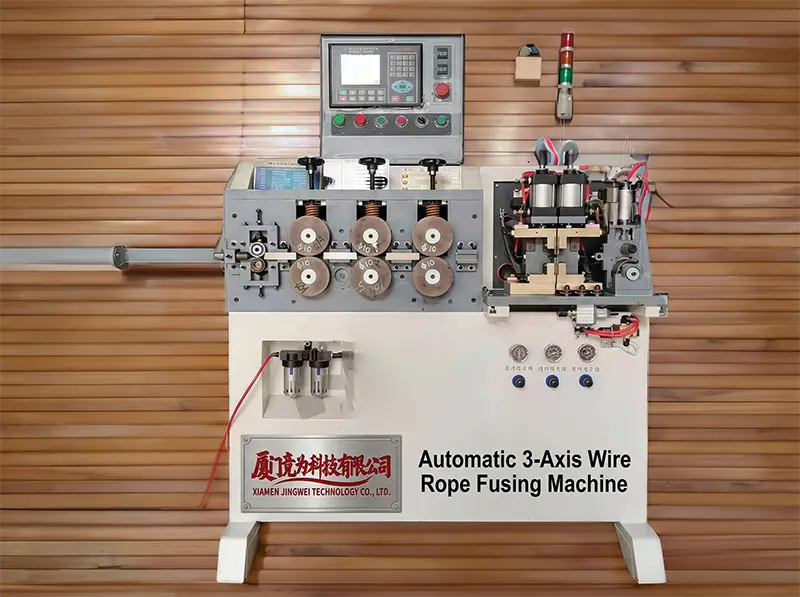

La WPM-80SF fusiona el extremo cortado de cable de acero de hasta 12 mm para que los torones queden unidos. Es una máquina automática de tres ejes: el cable se alimenta por tres pares de rodillos acanalados, el extremo se corta y el cabezal de fusión cierra los extremos de los torones en una punta sólida dentro del mismo ciclo, sobre un bastidor de 1450 x 980 x 1650 mm y 0.45 t.

El cable cortado con disco o cizalla deja torones sueltos y rebaba, y después el extremo debe sujetarse con alambre o enrollarse con cinta antes de entrar en un casquillo o en un terminal. El cabezal de fusión calienta los extremos de los torones y los consolida en la línea de corte, de modo que el cable sale de la máquina con un extremo cerrado que puede insertarse directamente. Tres manómetros en el panel inferior permiten ajustar de forma independiente las presiones de alimentación, sujeción y fusión, y los rodillos acanalados mantienen el cable recto en toda la longitud del cabezal para que la fusión no se realice sobre un cable combado.

Es la única máquina de este grupo que trabaja sobre cable de acero desnudo y no sobre cable aislado, y su capacidad se expresa en diámetro de cable y no en sección del conductor. Los diámetros y las formas de extremo no estándar se atienden como mecanizado a medida.

Características principales

1. Capacidad de 12 mm en cable de acero, declarada como fusión y corte de cable y no como peladora.

2. 3 ejes servo que coordinan alimentación, fusión y corte, de modo que el cable se posiciona, se corta y se fusiona sin volver a sujetarse.

3. 3 pares de rodillos de arrastre acanalados sostienen y enderezan el cable a través del cabezal, manteniéndolo en la línea central en el punto de fusión.

4. Cabezal de fusión sobre cilindros propios, separado de la alimentación, para que la presión de sujeción y la de fusión no compartan un único ajuste de compromiso.

5. 3 manómetros en el panel inferior para el ajuste independiente de los circuitos neumáticos, además de una torre de señalización del ciclo y un pedal para el arranque.

6. Bastidor de 1450 x 980 x 1650 mm y 0.45 t con panel de control LCD y teclado; diámetros de cable y formas de extremo a medida bajo pedido.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-80SF
Tipo de máquinaMáquina automática de fusión de cable de acero de 3 ejes
Capacidad de cable12 mm
Ejes3
ControlPantalla LCD con panel de teclado
Dimensiones totales1450 x 980 x 1650 mm
Peso0.45 t
Mecanizado a medidaSí

Aplicaciones

— Conjuntos de cable de ascensor y polipasto, donde el extremo debe cerrarse antes de entrar en el terminal.

— Eslingas de aparejo y conjuntos de izaje, fusionando el extremo para que los torones no se abran bajo carga.

— Cables de control automotriz y de elevalunas, fusionando el extremo para el terminal tipo tetón.

— Cable de control aeronáutico y marino, donde un torón suelto en el extremo es motivo de rechazo.

— Cables para equipo de gimnasio y puertas de garaje, cortando y fusionando cable de acero recubierto de PVC a la medida.
