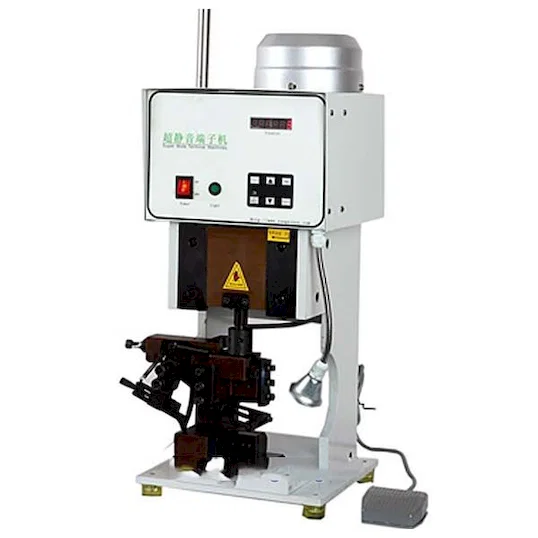

La WPM-2000S es la versión de 2000 kg de la engarzadora de terminales super silenciosa, con una carrera de 30 mm y una distancia máxima de 30 mm entre el carro y el asiento del molde. El cuerpo mide 290 x 410 x 510 mm y la máquina funciona a 220 V/50 Hz o 110 V/60 Hz. Es una unidad de sobremesa con el aplicador directamente bajo el carro, de modo que el operario trabaja con el cañón del terminal delante de él.
Los talleres que pasan de una prensa neumática a esta máquina suelen notar dos cosas. La primera es el sonido: un cilindro neumático descarga en cada carrera, mientras que el accionamiento eléctrico produce un solo sonido mecánico corto por ciclo. La segunda es la constancia: el carro se detiene por la propia máquina y no por el final de una carrera de aire que varía con la presión de línea, así que el mismo aplicador y el mismo ajuste se mantienen durante todo el turno.
En la serie, la 2000S añade 500 kg sobre la 1500S con la misma carrera de 30 mm, y los soporta en un cuerpo de 410 mm de profundidad que admite aplicadores más largos. La 3000S sube a 3.0 t con un motor de 1100 W y carrera de 40 mm opcional, la 4000S llega a 4 t sobre un bastidor de 95 kg, y la 8000S es el único modelo con carrera de 40 mm de serie sobre una base de pie de 200 kg.
Características principales
1. Fuerza de engaste de 2000 kg, un escalón por encima de la 1500S de 1.5 t
2. Carrera de 30 mm con una distancia máxima de 30 mm en el asiento del molde
3. Doble tensión: alimentación de 220 V/50 Hz y de 110 V/60 Hz
4. Cuerpo compacto de sobremesa de 290 x 410 x 510 mm con el aplicador en la línea de visión del operario
5. Accionamiento eléctrico super silencioso en lugar de cilindro neumático, sin escape en el molde
6. Placa de protección con etiqueta de advertencia sobre el carro, con accionamiento por pedal que deja ambas manos para el cable y el terminal
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-2000S |
|---|
| Fuerza de carrera | 2000 kg |
|---|
| Carrera | 30 mm |
|---|
| Distancia máxima | 30 mm |
|---|
| Alimentación | 220V/50Hz, 110V/60Hz |
|---|
| Dimensiones | 290 x 410 x 510 mm |
|---|
Aplicaciones
— Líneas de mazos de automoción y electrodomésticos: terminales preaislados y desnudos engarzados con un ajuste fijo durante el turno
— Departamentos de procesamiento de cable que alimentan máquinas de corte y pelado, donde el puesto de engaste debe seguir el ritmo de los cables
— Bancos de terminales que trabajan terminales sueltos y en carrete en la misma prensa
— Fabricantes de paneles y armarios que engarzan terminales de anillo y lengüeta en cables de control
— Talleres que sustituyen prensas de aire donde la presión de línea fluctúa y la altura de engaste varía entre turnos
