La WPM-903 pela ambos extremos de cable fino HDMI, DisplayPort y USB en un solo ciclo. Trabaja conductores de 26-36 AWG con una longitud de pelado de 1.2 mm a 10 mm y funciona a 220 V. Dos portacables se sitúan a cada lado de un único bloque de cuchillas, de modo que los extremos izquierdo y derecho se pelan en la misma carrera descendente.
En 26-36 AWG el conductor mide unas décimas de milímetro, y el fallo habitual del pelado manual es una hebra rota o una cuchilla que hiere el conductor al buscar un pelado de 2 mm. La WPM-903 sujeta el cable en dos portacables, uno en cada extremo, y acciona un bloque de cuchillas verticalmente entre ambos. Los dos extremos se cortan a la misma profundidad en la misma carrera, lo que elimina la diferencia entre el pelado izquierdo y el derecho. Los recortes de aislamiento se despejan automáticamente de la zona de cuchillas en lugar de arrastrarse de vuelta a la trayectoria del cable.

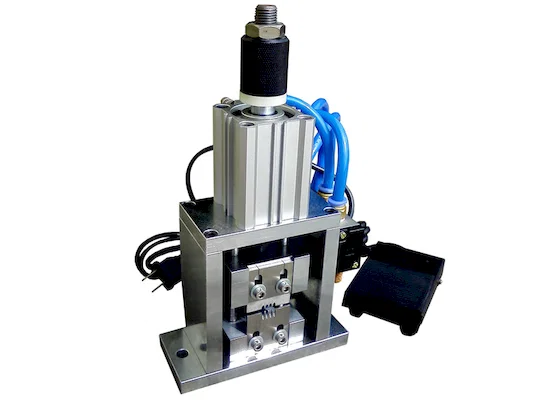

Es la contraparte para cable fino de la WPM-09ZWJ, que comienza en 2.5 mm², y pela aislamiento y no la lámina que recorta la WPM-901. La longitud mínima de 1.2 mm es lo que la distingue de las peladoras de uso general, que no pueden sostener un pelado tan corto en 36 AWG.
Características principales
1. Ambos extremos pelados en una sola carrera de cuchilla, con un portacables en cada extremo del cable.
2. Rango de 26-36 AWG para juegos de conductores HDMI, DisplayPort y USB.
3. Longitud de pelado de 1.2 mm a 10 mm, ajustada por trabajo según la profundidad de cuchilla.
4. La limpieza automática de recortes mantiene el aislamiento cortado fuera de la cuchilla y de la trayectoria del cable entre ciclos.
5. Accionamiento neumático de cuchilla con colector de válvulas solenoides en la placa base, activado por pedal.
6. Alimentación de 220 V; el bloque de cuchillas, ambos portacables y el banco de válvulas van montados sobre una base compacta.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-903 |
|---|
| Tipo de máquina | Máquina de pelado de dos lados |
|---|
| Tensión | 220 V |
|---|
| Rango de calibre del conductor | 26-36 AWG |
|---|
| Longitud mínima de corte | 1.2 mm |
|---|
| Longitud máxima de corte | 10 mm |
|---|
| Configuración de pelado | Ambos extremos en una carrera de cuchilla |
|---|
Aplicaciones
— Ensamble de microcoaxial HDMI: ambos extremos de conductores de 32-36 AWG pelados a 1.2-10 mm.
— Cable DisplayPort: pelado en ambos extremos antes de la soldadura del conector.
— Cable USB 3.0/3.1: pelado de pares de 26-30 AWG con recortes despejados entre ciclos.

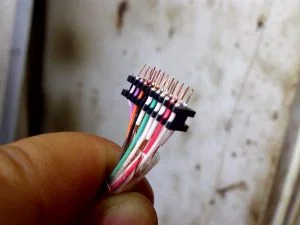

— Mazos internos de portátil: cable fino pelado en ambos extremos para conectores de placa.
— Cable AV de consumo: pelado en ambos extremos en ventanas cortas de 1.2-3 mm.
