Aplicador neumático horizontal con troquel ancho JW-AP25

📅 2025-04-25 👁️ 2,229

El JW-AP25 es un aplicador neumático de engaste horizontal construido sobre un troquel horizontal súper ancho. Está preparado para terminales de estilo americano y se monta en la estación de engaste como cabezal neumático completo y no como juego de troquel suelto.

La fuerza de engaste procede del cilindro situado en el cuerpo del troquel: en la imagen se aprecian las conducciones de aire pares, el bloque de válvulas y los racores en la parte superior izquierda del bastidor, con el bloque de troquel sobre una base fundida. La altura de engaste se ajusta en el troquel, de modo que el cabezal puede apoyarse en una base de banco o atornillarse en una estación existente sin quedar ligado a una transmisión de prensa.

La anchura del troquel deja holgura a ambos lados del nido de engaste, y esa es la razón del cuerpo horizontal ancho: la tira, el extremo del cable y las manos del operador disponen de espacio alrededor del yunque. El cabezal se sustituye como conjunto y se cotiza según la serie de terminal y el montaje de la máquina en la que se instala.

Características principales

1. Accionamiento neumático: el ariete lo mueve un cilindro de aire, con válvula y racores montados en el cuerpo del troquel, de modo que el conjunto no depende de una transmisión mecánica de prensa.

2. Troquel horizontal súper ancho: el nido de engaste se aloja en un bloque horizontal ancho, con holgura abierta a ambos lados del yunque.

3. Gama de terminales de estilo americano: el troquel se especifica para la serie de terminales americanos empleada en montaje de mazos y no para una referencia única.

4. Base autónoma: el cabezal va sobre una base fundida, por lo que puede apoyarse en un banco o atornillarse a una mesa de máquina.

5. Circuito de aire externo: conducciones, válvula y racores son accesibles desde el exterior del bastidor para regular la presión y dar servicio sin desmontar el troquel.

6. Conjunto de troquel atornillado: engastador, yunque y piezas de alimentación van atornillados al cuerpo y pueden retirarse por separado.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-AP25
TipoAplicador neumático de engaste horizontal
TroquelTroquel horizontal súper ancho
Tipo de terminalTerminales de estilo americano

Aplicaciones

— Engaste neumático de terminales de anillo y pala de estilo americano en máquinas de mazo semiautomáticas, una carrera por terminal.

— Estaciones de banco donde el aplicador se apoya en su propia base y se acciona desde la válvula de aire.

— Engaste de terminales antes del montaje del mazo, sobre cable ya cortado y pelado.

— Sustitución de un cabezal horizontal ancho desgastado en una estación de engaste neumática existente.

— Series cortas en las que un troquel ancho cubre la familia de terminales y la tira se cambia entre trabajos.

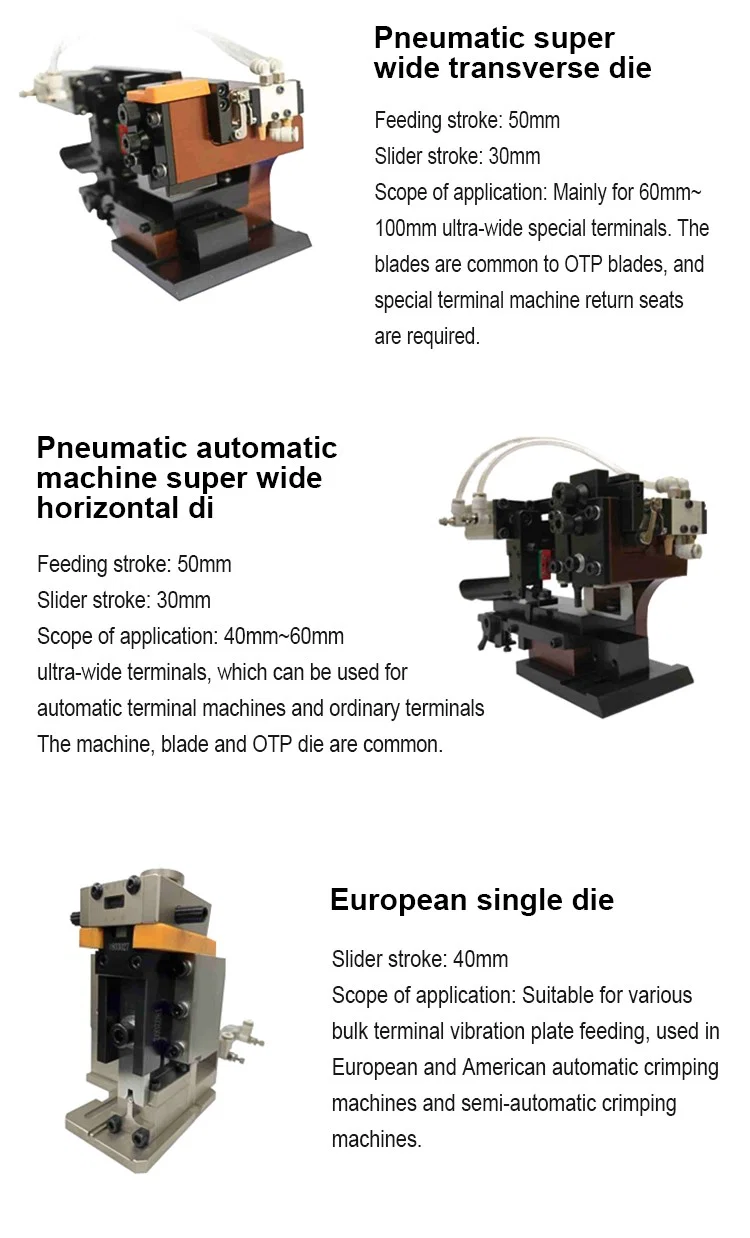

Super wide horizontal pneumatic crimping die above a European single die with orange accent
