Manual de Operación de Pantalla Táctil para Máquina Automática de Enrollado y Atado de Cables Serie JW-CRT

Índice de Contenidos
1.  Introducción al Inicio de la Pantalla Táctil
2.  Interfaz de Funcionamiento
2.1  Resumen de Configuración de Parámetros

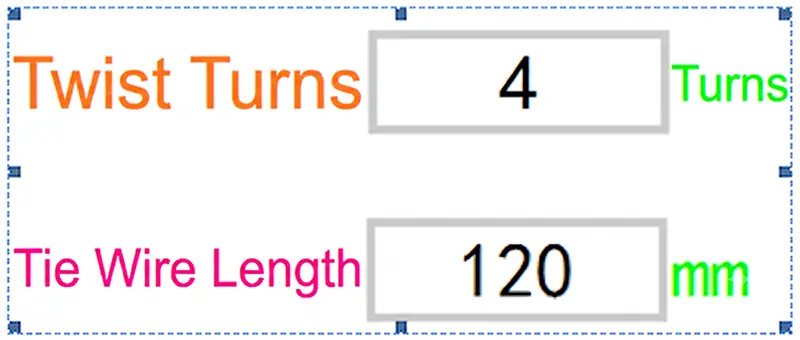

2.2  Parámetros del Mecanismo de Atado
2.3  Parámetros del Mecanismo de Bobinado
2.4  Botones de Navegación
3.  Interfaz de Prueba Manual / Jog
3.1  Funciones de Prueba Jog
3.2  Cambio de Modo de Bobinado
3.3  Método de Enhebrado de la Cinta de Atado
4.  Mantenimiento y Lubricación

1. Introducción al Inicio de la Pantalla Táctil
Cuando la máquina se enciende, la pantalla táctil mostrará la interfaz de inicio. Los parámetros internos de fábrica están preconfigurados por el fabricante y están protegidos por contraseña. Los operadores no necesitan acceder a la configuración de fábrica durante la operación normal.
La configuración de fábrica está protegida con una contraseña. Las modificaciones no autorizadas a los parámetros internos pueden afectar el rendimiento y la seguridad de la máquina.


2. Interfaz de Funcionamiento
La interfaz de funcionamiento es la pantalla de operación principal que se muestra durante el funcionamiento de la máquina. Proporciona acceso a todos los ajustes de parámetros para los mecanismos de bobinado y atado.

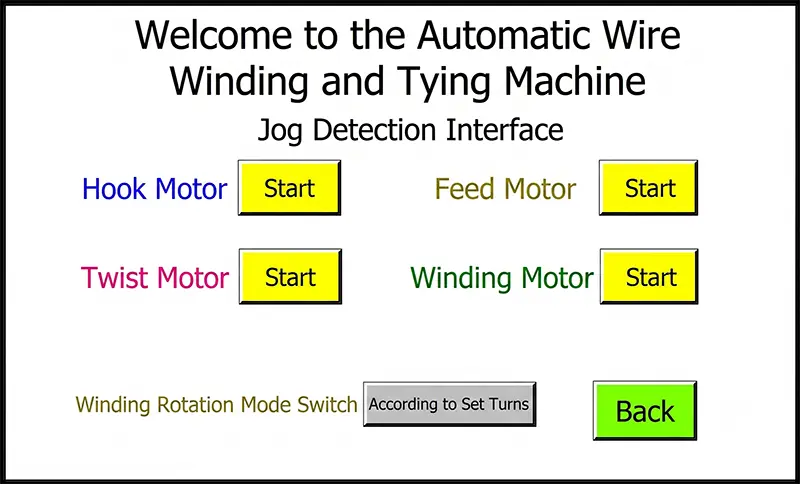

3.1 Funciones de Prueba Jog
Los siguientes controles manuales están disponibles:
•  Motor de Avance (Enhebrado de Cinta de Atado): Se utiliza para enhebrar nuevas cintas de atado. El control jog avanza el alambre de atado para su reemplazo.
•  Motor de Bobinado - Modo de Vueltas Programadas: Presione el pedal una vez; el motor de bobinado gira el número configurado de vueltas después de una pulsación del pedal, luego se detiene automáticamente.
•  Motor de Bobinado - Modo Continuo: Mantenga presionado el pedal; el motor de bobinado gira continuamente. Suelte el pedal para detenerlo inmediatamente.

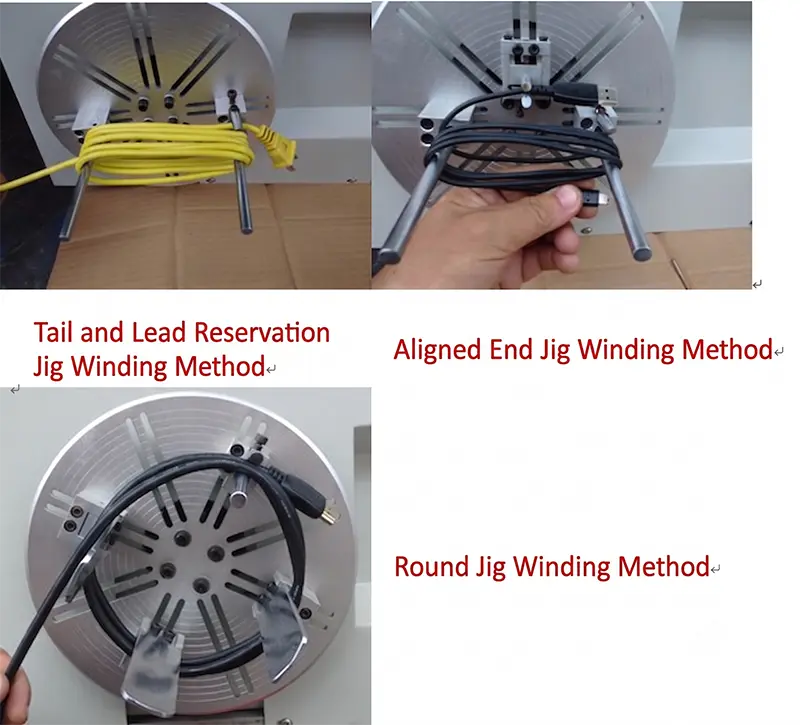

3.2 Cambio de Modo de Bobinado
El modo de bobinado se puede alternar entre dos modos de operación:
•  Modo de Vueltas Programadas: Presione el pedal una vez; el motor de bobinado gira el número de vueltas establecido y se detiene automáticamente.
•  Modo Continuo: Mantenga presionado el pedal; el motor de bobinado gira continuamente. Suelte el pedal para detenerlo inmediatamente.

3.3 Método de Enhebrado de la Cinta de Atado

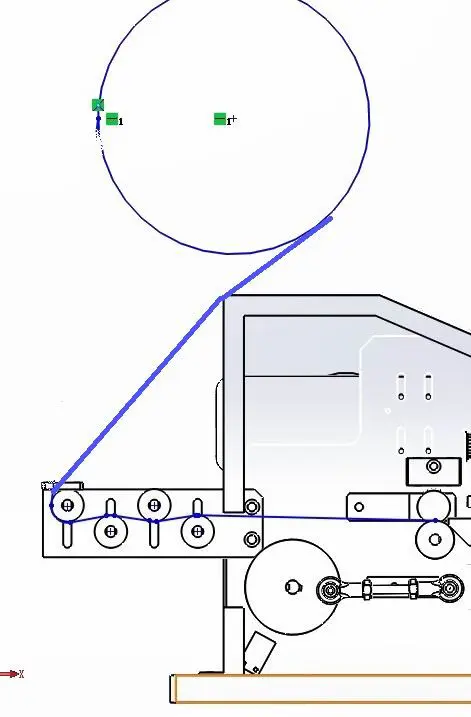

Siga las ilustraciones a continuación para el procedimiento correcto de enhebrado de la cinta de atado:






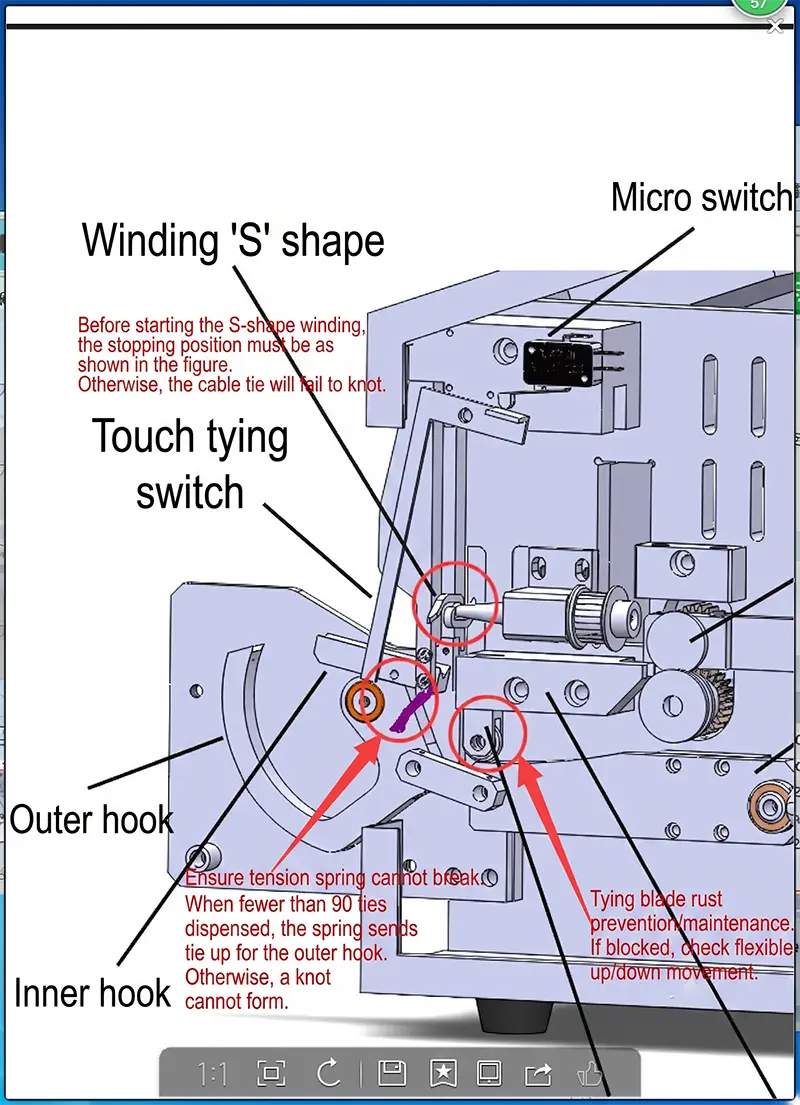

ADVERTENCIA: La cinta de atado debe enhebrarse a través de los rodillos de avance en una dirección consistente, sin doblarse, invertirse o torcerse. Si la cinta de atado se dobla o invierte la dirección, el alambre alimentado se desviará hacia la derecha, causando que el gancho de atado no alcance la cinta, lo que resultará en un atado fallido.
Si tiene alguna pregunta o encuentra problemas no cubiertos en este manual, comuníquese con nuestro equipo de soporte técnico para obtener ayuda.
