AT-101 Manual de Usuario de la Máquina Envolvedora de Cinta Portátil
Máquina envolvedora de cinta manual T-101 para agrupación de cables y alambres. Engranaje de 4 velocidades, batería de litio de 4000 mAh, compatible con cinta de PVC/franela/tela de 10-25 mm. Portátil, pedal opcional, duración de batería de 5 horas.
Antes de usar la máquina, ¡lea este manual detenidamente para una operación segura!

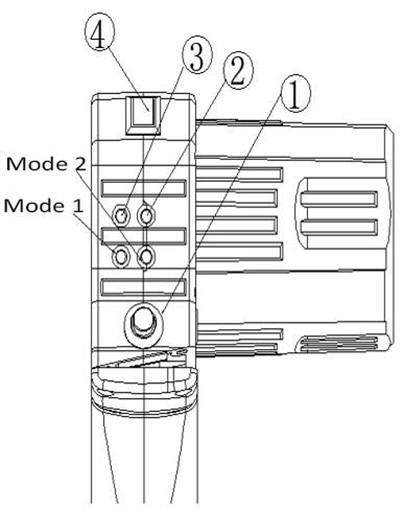

1. Botones y Modos de Operación
La máquina envolvedora de cinta portátil AT-101 cuenta con un panel de control simple con los siguientes botones:
Resumen de Botones
1. Botón de freno
2. Botón de reducción de velocidad "-"
3. Botón de aceleración de velocidad "+"
4. Interruptor maestro de encendido
La velocidad tiene 5 marchas y se puede ajustar según la operación real y los requisitos de producción.
Parte de Accionamiento
El botón de freno se presiona para frenar, y la luz azul permanece encendida. Si desea cancelar el frenado, toque suavemente el botón de freno.
Presione el interruptor maestro de encendido. Cuando la máquina está en espera, la luz verde está encendida.
Modos de Operación
Modo 1: Haga doble clic en el botón del interruptor para ejecutar. Suéltelo y haga clic una vez para detener la ejecución.
Modo 2: Haga clic en el botón del interruptor para iniciar la ejecución. Suéltelo y se detendrá automáticamente.

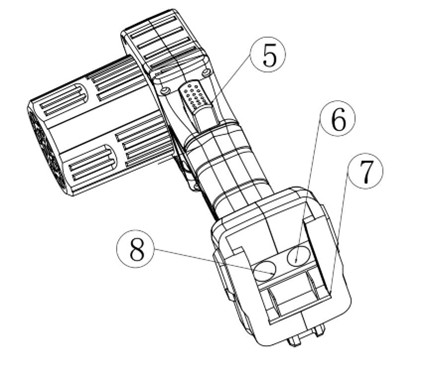

2. Detalles del Panel de Control
5. Interruptor de Inicio/Parada
6. Orificio para el pin del adaptador de corriente
7. Pines de la batería de litio de 2000mAh
8. Orificio para el pin del interruptor de pedal
Cuando la máquina está en espera y la luz verde está encendida, haga doble clic en el botón de Inicio/Parada para comenzar a funcionar. Cuando se presiona el botón nuevamente, el volante amortigua una vuelta y luego deja de funcionar, y la máquina vuelve al estado de espera.
Si gira el volante manualmente, debe presionar el botón de freno, que se puede girar cuando la luz azul y la luz verde están encendidas.

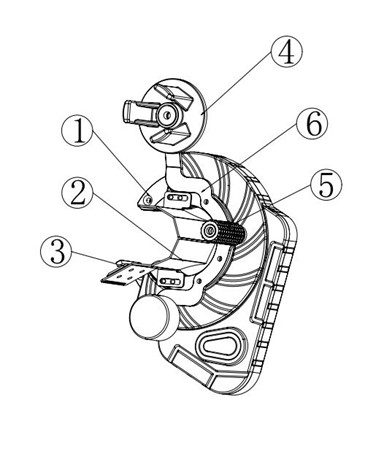

3. Parte de Transmisión
Resumen de Componentes
1. Volante
2. Placa de fijación en forma de "C" del portacuchillas
3. Portacuchillas
4. Rueda de cinta
5. Eje del rodillo
6. Placa de fijación de la rueda de cinta
La placa de fijación en forma de "C" del portacuchillas, el portacuchillas, la rueda de cinta, el eje del rodillo y la placa de fijación de la rueda de cinta están sujetos al volante.
El movimiento rotatorio del motor se forma mediante los engranajes en la parte de transmisión. El movimiento rotatorio toma el centro del volante como centro de rotación.
Seguridad del Portacuchillas
Hay una cuchilla oculta en el portacuchillas, que puede evitar eficazmente que el operador se lesione debido a un contacto accidental.
Carga de la Cinta
La rueda de cinta se utiliza para instalar la cinta, que se pasa a través de la placa de fijación del portacuchillas mediante el eje del rodillo y se coloca en el portacuchillas.
Atención de Seguridad
No toque la rueda de cinta cuando esté trabajando.
Mantenga siempre una distancia de seguridad superior a 60 cm de la rueda de cinta.

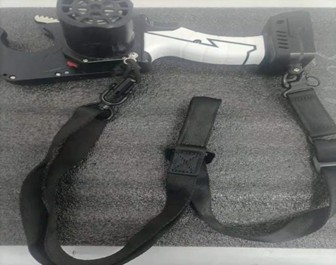

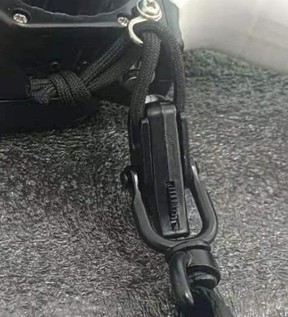

4. Instalación de la Correa para el Hombro
Deslice hacia arriba y suelte el bloqueo para quitar la pulsera.
Deslice hacia abajo y bloquee para instalar.
Tire de la pulsera para instalar y desmontar.

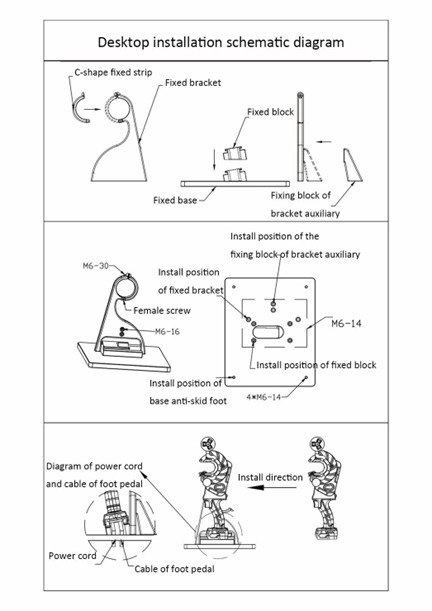

5. Diagrama Esquemático General
6. Mantenimiento de Inyección de Grasa
Aplique grasa en el puerto de inyección de grasa regularmente para mantener un rendimiento óptimo.
Atención:
• Apague la alimentación al inyectar grasa.
• Intervalo de inyección de grasa: 2 ml por mes.
7. Parámetros Técnicos
|
Especificación |
Detalles |
|
Tamaño de la Máquina Envolvedora (sin batería) |
110 mm x 160 mm x 360 mm |
|
Peso de la Máquina Envolvedora |
Aproximadamente 1 KG |
|
Tamaño de la Base de Escritorio (sin soporte) |
250 mm x 300 mm x 280 mm |
|
Peso de la Base de Escritorio |
Aproximadamente 5 KG |
|
Especificación de la Batería |
4000mAh de Litio |
|
Voltaje de la Batería |
10-21V - 4.0A |
|
Tiempo de Descarga de la Batería |
Aproximadamente 5 horas |
|
Peso de la Batería |
Aproximadamente 0.6 KG |
|
Velocidad de Envolvedura - Marcha 1 |
150 r/min |
|
Velocidad de Envolvedura - Marcha 2 |
200 r/min |
|
Velocidad de Envolvedura - Marcha 3 |
350 r/min |
|
Velocidad de Envolvedura - Marcha 4 |
500 r/min |
|
Ancho de la Cinta |
10-25 mm |
|
Diámetro Exterior Máx. de la Cinta |
110 mm |
|
Diámetro Interior de la Cinta |
38 mm (otros tamaños pueden personalizarse) |
|
Tipos de Cinta |
Cinta de PVC, cinta de franela, cinta de tela, etc. |
|
Rango de Envolvedura Aplicado |
5 mm - 30 mm (se recomienda 25 mm o menos) |
