Manual de Operación de la Máquina Pequeña de Pantalla Táctil Cuadrada para Pelar Alambres Inteligente | Guía de la Máquina Multifuncional para Cortar y Pelar Cables

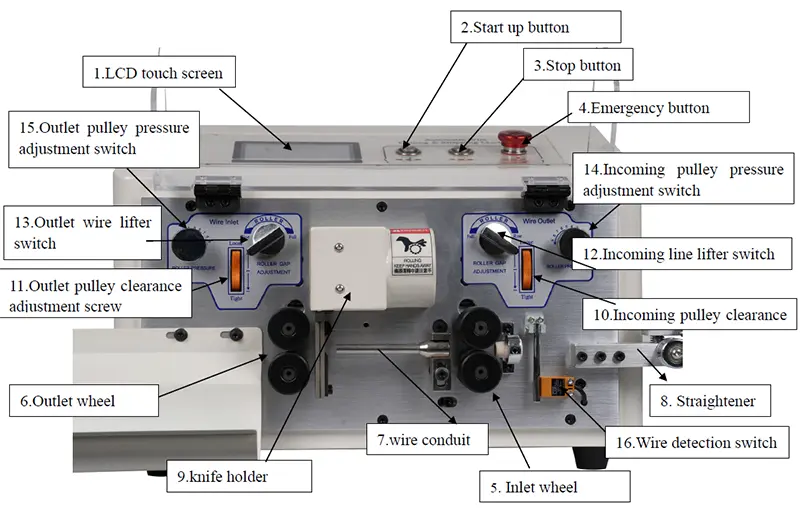

Se puede cambiar libremente entre chino e inglés, seleccione "Chino" o "ENGLISH" para ingresar a la siguiente página.

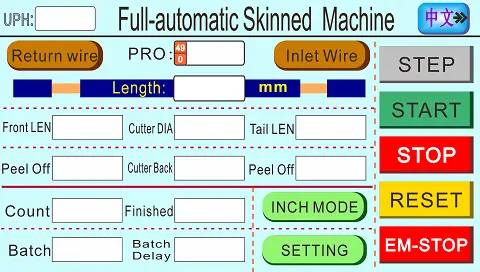

A continuación se muestra la página principal de configuración de parámetros

La interfaz de operación de este sistema consta de una pantalla táctil LCD de 160×107. A continuación se presentará la función de cada tecla:
Cable de retorno: Mantenga presionada esta tecla, el cable puede transportarse a través de la entrada de cable y la rueda de alimentación, y el cable puede retirarse del filo de corte, y puede ajustarse libremente según sea necesario.
Cable de entrada: Mantenga presionada esta tecla, el cable puede transportarse al filo de corte a través de la entrada de cable bajo la transmisión de la rueda de alimentación, y puede ajustarse libremente según sea necesario.
PRO: El número de programa. Los parámetros de las varillas de cable de varias especificaciones que deben procesarse se almacenan en diferentes números de programa, para que puedan ser llamados para su uso la próxima vez.
Longitud: Longitud total del cable cortado y pelado (máx. 100 m).
Long. frontal: La longitud de la cabeza del cable que se va a pelar de la funda exterior; es decir, la longitud del cable de cobre que se va a retirar de la funda exterior.
Pelar: Cuando el valor de pelado es mayor que el valor del extremo del cable, es pelado completo, de lo contrario es medio pelado.
Long. cola: La longitud de la cola del cable pelada de la funda exterior; es decir, la longitud del cable de cobre expuesto cuando se retira la funda exterior.
DIA cortador: La profundidad a la que el cortador corta la piel exterior al pelar. Cuanto mayor sea el ancho del cuchillo, más superficial será el corte. Cuanto más pequeño, más profundo será el corte.
(Recordatorio importante): El valor del diámetro del cable se puede ingresar según el diámetro exterior real del cable, pero debe ser ligeramente menor que el tamaño real en aproximadamente 1-2 mm para cortar la piel exterior. Por ejemplo: el diámetro exterior de la funda exterior del cable es de 5 mm, y el diámetro del cable debe ingresarse alrededor de 4.5 mm. Si el cable de cobre está dañado, aumente el valor; si la cabeza o la cola del cable no se pueden pelar, disminuya el valor)
Retroceso cortador: El valor que el cortador retrocederá después de cortar el cable al pelar la piel; para asegurar que el cortador pueda atrapar el cable y pelar la piel. Cuanto más grueso sea el cable, mayor será el valor de retroceso, y cuanto más delgado sea el cable, menor será el valor de retroceso.
(Valor de retroceso: generalmente se establece entre 0.5-3 mm, lo que significa que el cortador retrocede 0.5-3 mm)
Contador: Establezca la cantidad de producción planificada. Cuando el cable procesado por la máquina alcance este valor, la máquina se detendrá automáticamente y dará un aviso.
Lote: Establezca la cantidad de agrupamiento de producción, la máquina puede pausar durante unos segundos al alcanzar la cantidad cuantitativa, y pausar según el tiempo ingresado por el temporizador.
Terminado: Muestra la cantidad total real producida actualmente. Cuando "Terminado" = "Contador", la máquina se detiene automáticamente.
Retardo lote: Cuando la máquina alcanza el número de "Lote" establecido, la máquina se pausará según el tiempo establecido. Si se establece en 1, se pausará durante 1 segundo, si se establece en 2, se pausará durante 2 segundos, y así sucesivamente. Cuando se establece en "0", la máquina se detiene y debe presionar manualmente el botón de inicio para continuar funcionando.
Paso: Presione el botón de inicio en el modo automático, y la máquina se ejecutará automáticamente hasta el valor total establecido y luego se detendrá; presione el botón de inicio en el modo de un solo paso, la máquina solo funcionará un paso, presione el botón de inicio antes de continuar con el siguiente paso; en el modo de ciclo único, presione el botón de inicio y la máquina funcionará durante un ciclo (cortando una línea)
Inicio: Tiene la misma función que el botón sólido verde en el panel de operación. Presiónelo una vez, y la máquina comenzará hasta que la cantidad de procesamiento alcance la cantidad total establecida.
Parada: Tiene la misma función que el botón sólido amarillo en el panel de operación. Presiónelo una vez y la máquina se detendrá automáticamente después de procesar el cable.
Reinicio: Después de configurar los parámetros, debe reiniciarse una vez para comenzar.
EM-Stop: Tiene la misma función que el botón sólido rojo en el panel de operación. Presiónelo cuando la máquina esté funcionando, y la máquina se detendrá instantáneamente; cuando la máquina se detenga, debe reiniciarse para comenzar.


【Abrir/Cerrar/Dato】
Estos tres botones son interruptores que deben llamarse al calibrar el cortador.
Abrir: Cuando hace clic en "Abrir" continuamente, los cortadores superior e inferior se abrirán lentamente una cierta distancia.
Cerrar: Cuando hace clic en "Cerrar" continuamente, los cortadores superior e inferior se acercan lentamente hasta que los cierres se cruzan entre sí.
Dato: Haga clic en el botón "Dato" para devolver rápidamente el cortador a la posición original.
【Configuración de parámetros】Instrucciones de configuración de página

Tubo encendido: El conducto de cable puede latir.
Rueda encendida: La polea de salida puede levantarse al pelar la cabeza del cable (la máquina con función de elevación de cilindro tiene esta función).
Falta cable apagado: Después de que la máquina se inicia, no hay cable en la rueda delantera, y la máquina se detiene automáticamente.
Cortar goma apagado: Después de que la máquina se inicia, al pelar la funda exterior, apriete la pinza para golpear y quitar la piel de desecho pelada.
Brazo deslizante apagado: Esta función requiere la instalación de un brazo robótico.
Velocidad del rodillo: La velocidad de rotación de las poleas de cable de entrada y salida se puede ajustar de 1 a 100, siendo 1 la más lenta y 100 la más rápida.
Velocidad del cortador: Establezca la velocidad de funcionamiento del cortador, el rango ajustable es 1-100, 1 es el más lento y 100 es el más rápido.
Velocidad de pelado: La velocidad de pelado de la funda del cable se puede ajustar en el rango de 1-100, siendo 1 la más lenta y 100 la más rápida.
Velocidad de corte: Establezca la velocidad de funcionamiento del cortador cuando está cortando, el rango ajustable es 1-100, 1 es el más lento y 100 es el más rápido.
Velocidad de expulsión: Establezca la velocidad de funcionamiento de la rueda de salida de cable cuando se descarga el cable. El rango ajustable es 1-100, 1 es el más lento y 100 es el más rápido.
【Modificar longitud】Descripción de configuración de parámetros
【Modificar longitud】：Se utiliza para corregir el error en la longitud del cable de procesamiento real.
Longitud establecida: Establece el valor de la longitud de la línea a recortar.
Longitud real: El valor de longitud real cortado por la máquina.
Después de ingresar este valor real, presione【Modificar longitud】, la máquina cortará una línea con la misma longitud que la longitud establecida.
Dia cortador real: Establezca el diámetro real del cable.
Coeficiente de diámetro del cable: En general, no es necesario configurarlo, el sistema lo establece por defecto.
Configuración de fábrica: Presione esta tecla para restaurar los parámetros establecidos por la máquina al estado original. Se recomienda no presionar esta tecla.
【Configuración de pelado medio】：Presione e ingrese la siguiente configuración
【Corte medio encendido/apagado】En el modo abierto, la longitud total, la longitud de la cabeza y la cola de la línea de la página principal están asociadas. Un total de 16 pelados medios, 01 posiciones【Longitud】Ingrese la posición del primer corte en el medio,【Abrir corte】es la distancia dibujada. Por ejemplo：La longitud total es de 200 mm, pele 20 mm en el medio a 100 mm para exponer el cable de cobre, es decir, establezca 01 longitud = 100, pelar = 20.
Presione【Monitor IO】para ingresar a la siguiente página de configuración
Cada punto de monitoreo IO corresponde a cada punto de cableado de la placa principal. Normalmente, el monitoreo se activa cuando la máquina está anormal para determinar el problema.
Consejos para pelado y depuración:
Al depurar después de ingresar los parámetros, primero cambie el modo "automático" al modo "un solo paso" para probar el cable. Después de lograr resultados satisfactorios, cambie al modo "automático" para procesar formalmente el cable.
