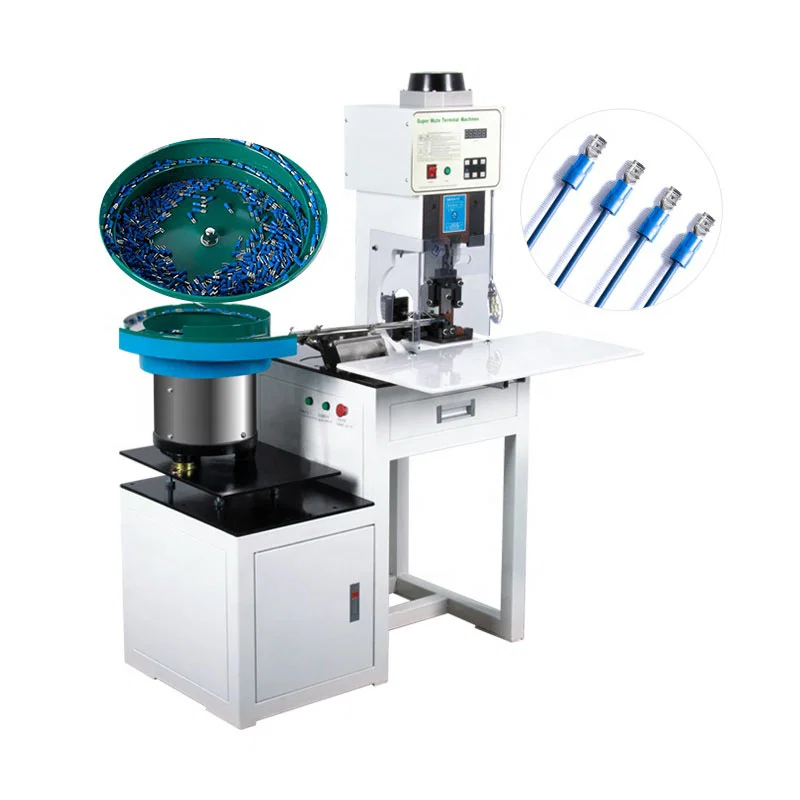

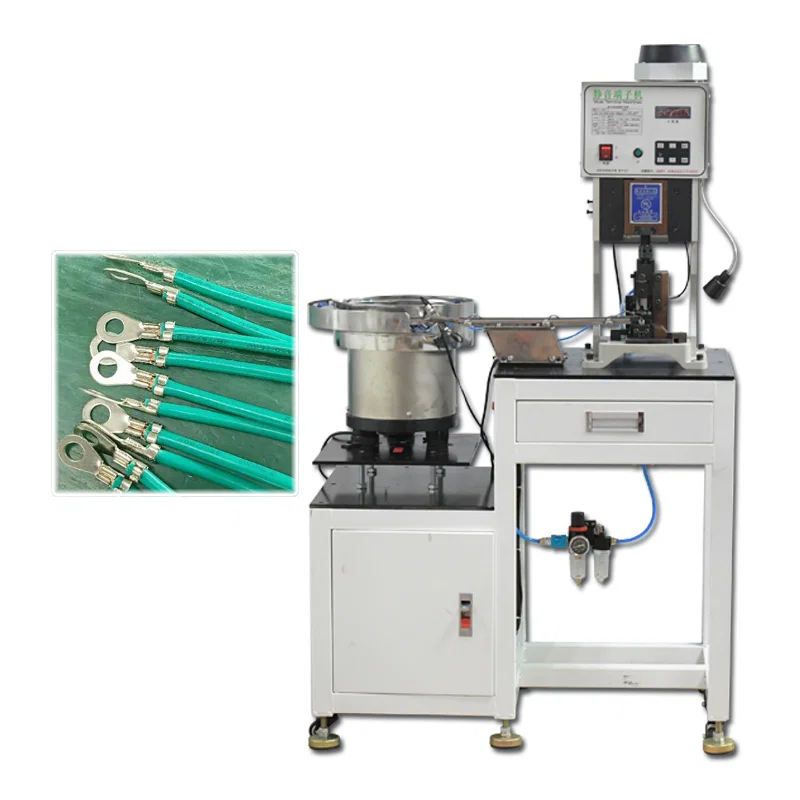

La WPM-160 es una máquina semiautomática de engarce para terminales sueltos, alimentada desde un tazón vibratorio a lo largo de una pista lineal hasta el aplicador. La capacidad de la prensa es de 2.0 T con una carrera de carro de 30 mm, una altura de cierre de 126 mm y 10 mm de ajuste de altura de cierre. La producción alcanza 120 pcs/min sobre un bastidor de piso de 450 x 800 x 1200 mm y 160 kg.

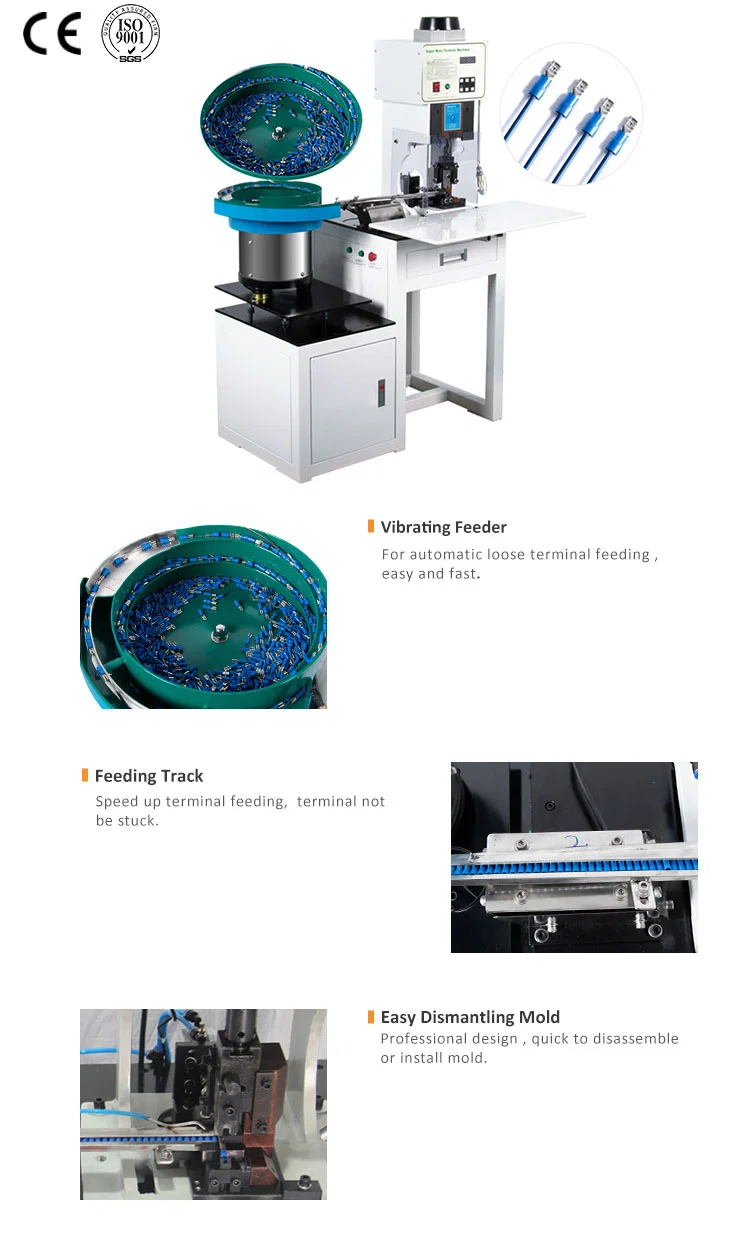

Los terminales sueltos se colocan normalmente a mano, uno a uno, lo que ata al operador al troquel y deja que la posición de engarce derive entre turnos. En la WPM-160 el tazón orienta y ordena los terminales y la pista los entrega al punto de engarce, de modo que el operador solo manipula el cable. La altura de cierre se ajusta en 10 mm, lo que permite que una misma prensa trabaje familias de terminales de distintas alturas sin añadir suplementos bajo el aplicador.
Frente a la JW-CM10 de este grupo, la WPM-160 es una prensa dedicada: no corta, no pela ni trenza, pero alimenta terminales sueltos de forma automática a 120 pcs/min, mientras que la JW-CM10 requiere bobinas de terminales con alimentación por tira. Frente a la WPM-2P_64P la familia de terminales también difiere: aquí terminales sueltos individuales y allí conectores IDC de cable plano. Esta máquina se elige cuando los terminales se compran sueltos y no en bobina.
Características principales
1. Capacidad de engaste de 2.0 T con carrera de carro de 30 mm, para terminales sueltos cerrados en un bastidor de prensa mecánica.
2. Altura de cierre de 126 mm con 10 mm de ajuste, de modo que la altura del terminal se corrige en la prensa y no con suplementos.
3. Producción de 120 pcs/min: el tazón y la pista ordenan terminales de forma continua, por lo que el tiempo de ciclo lo fija la prensa y no las manos del operador.

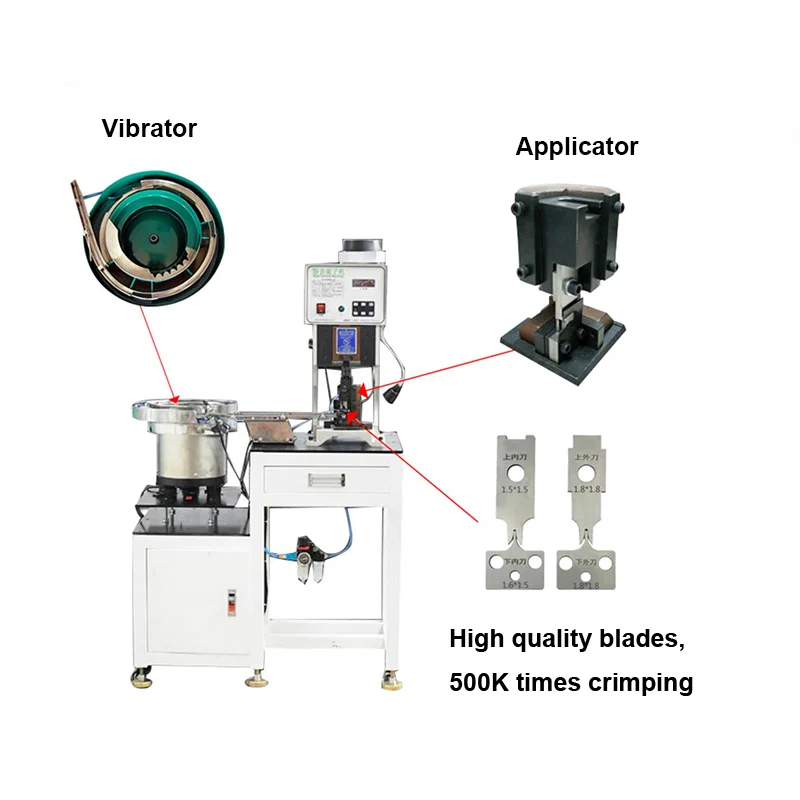

4. El aplicador y el juego de cuchillas se sustituyen como unidad, y el par de cuchillas está dimensionado para 500,000 engarces antes del cambio.
5. El accionamiento es un motor principal de 250 W con arrastre de tazón de 120 W y lámpara de trabajo de 60 W a AC 220 V/50 Hz, con filtro-regulador en la línea de aire; el engarce es una carrera motorizada y no un impacto de pedal sobre el troquel.
6. Los botones de marcha y paro están en el frontal del bastidor y el ciclo se gobierna con un interruptor de pie, lo que mantiene ambas manos en el cable y lejos de la línea del troquel.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-160 |
|---|
| Tipo de máquina | Máquina semiautomática de engarce de terminales sueltos con placa vibratoria |
|---|
| Capacidad de engaste | 2.0 T |
|---|
| Carrera del carro | 30 mm |
|---|
| Velocidad de engarce | 120 pcs/min |
|---|
| Altura de cierre | 126 mm |
|---|
| Altura de cierre ajustable | 10 mm |
|---|
| Consumo | Motor 250 W, lámpara de trabajo 60 W, placa vibratoria 120 W |
|---|
| Tensión | AC 220 V / 50 Hz |
|---|
| Dimensiones | 450 x 800 x 1200 mm |
|---|
| Peso | 160 kg |
|---|

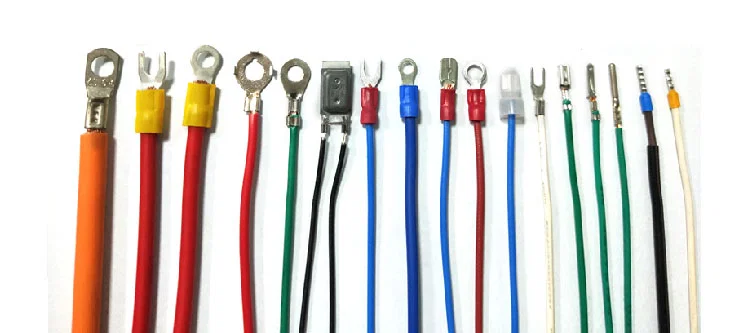

Aplicaciones
— Cables de alimentación y prolongadores: terminales de anillo y de horquilla aislados engarzados sobre terminales sueltos a 120 pcs/min.
— Células de arneses automotrices que trabajan existencias de terminales sueltos y no tira en bobina.
— Cables de alimentación de aparatos: juegos terminal-cable en los que la altura del terminal varía entre modelos.
— Cableado de cuadros de control: punteras y terminales sueltos engarzados a medida que se preparan los juegos.
— Talleres con existencias de terminales sueltos a granel: cambio de tazón en lugar de una bobina nueva por terminal.
