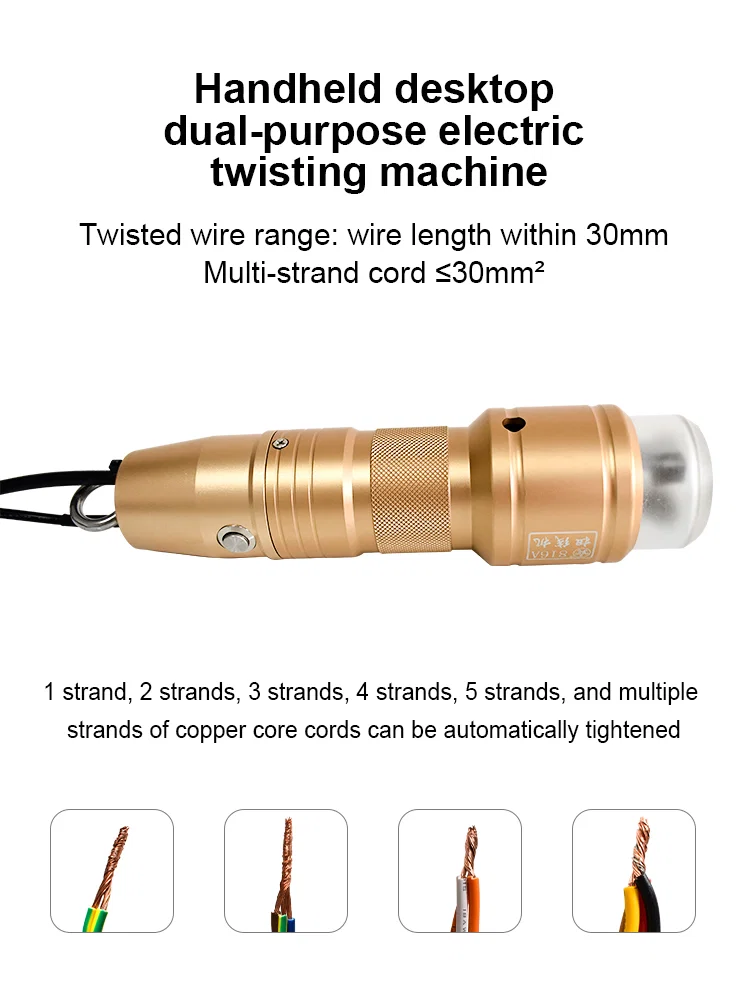

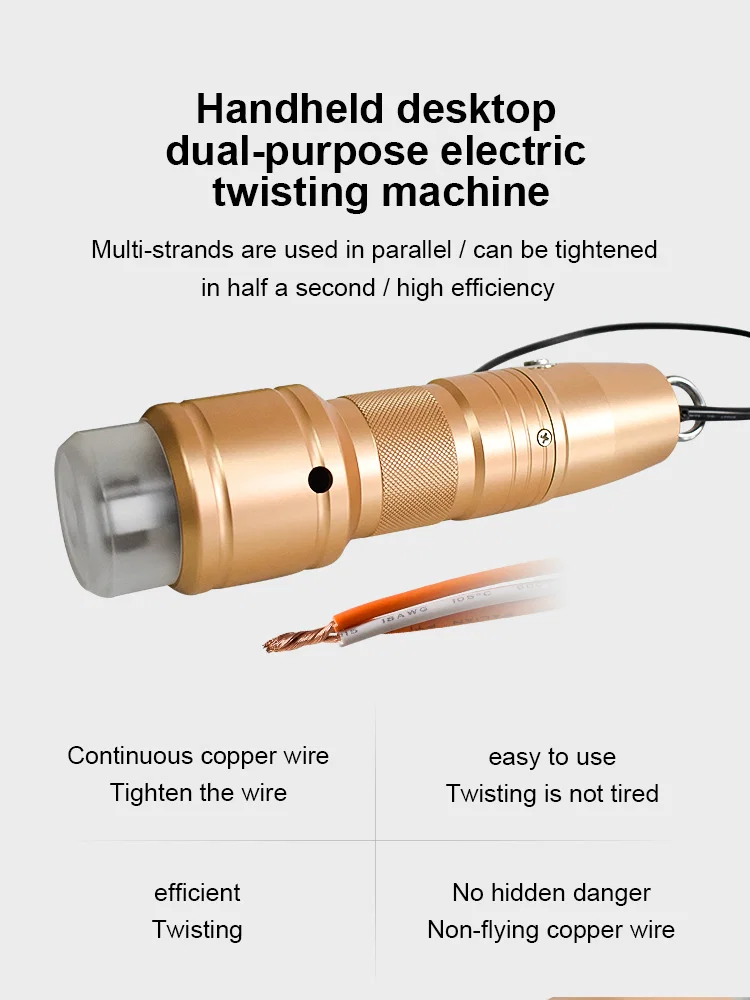

La WPM-NX3612AJ es una herramienta manual de torsión para formar conductores trenzados en trabajos de arnés de cable. El motor va alojado en un cuerpo cilíndrico que el operador sostiene con una mano, y el cabezal de torsión está en la punta, detrás de una protección transparente. La tensión de trabajo proviene de un adaptador externo, de modo que la pieza de mano solo lleva el conductor de baja tensión.

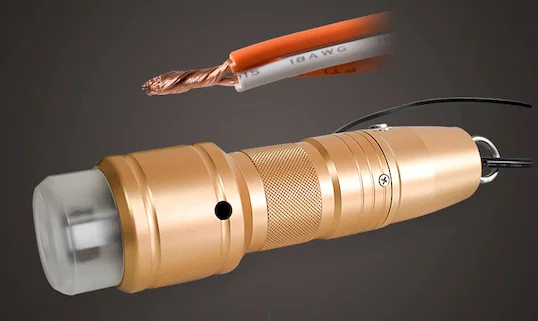

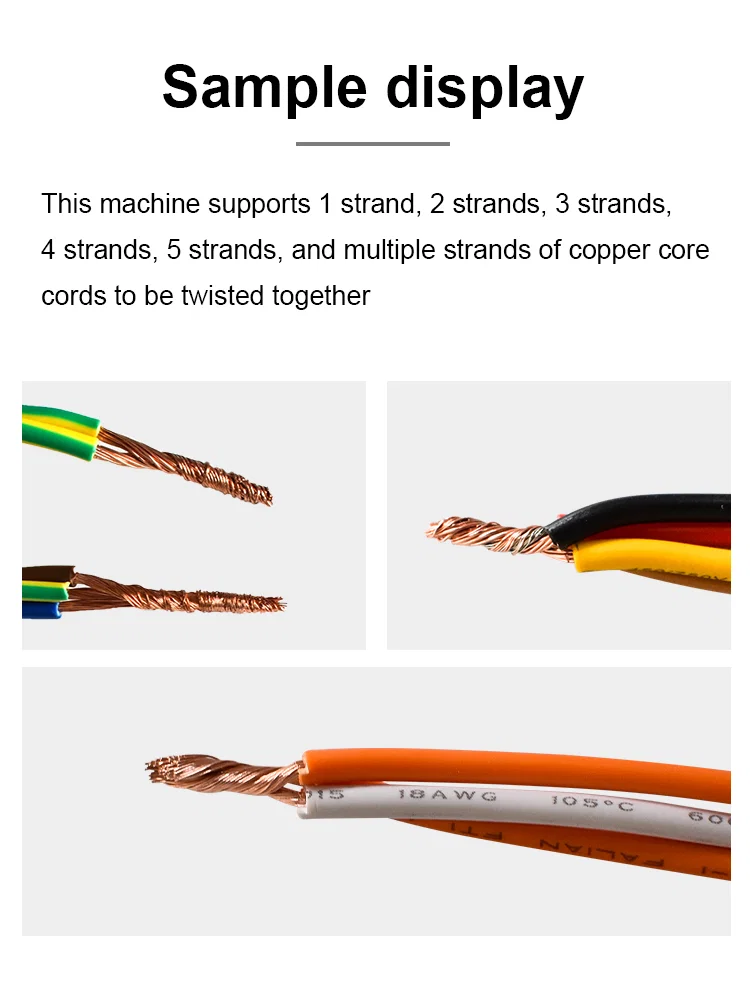

Trenzar pares en el portabrocas de un taladro da un paso irregular y arrastra el taladro fuera de la mesa; trenzar a mano produce un paso distinto en cada conductor y se vuelve lento después de unos cientos de piezas. En la NX3612AJ la torsión la genera el cabezal en la punta mientras el operador introduce los dos conductores y los suelta, de modo que el paso lo determina el tiempo de giro del cabezal y no el movimiento de la muñeca. El conductor de muestra de la imagen es un cable de dos conductores de 18 AWG.
Las peladoras de sobremesa de esta gama (WPM-6P, WPM-02A, WPM-680B) retiran esmalte y no torsionan. La engarzadora WPM-5-40 torsiona como una etapa dentro de un ciclo de pelado y engaste, pero el cable debe presentarse en una estación de máquina. La NX3612AJ es la herramienta de mano para conductores ya cortados y difíciles de llevar a una mesa.

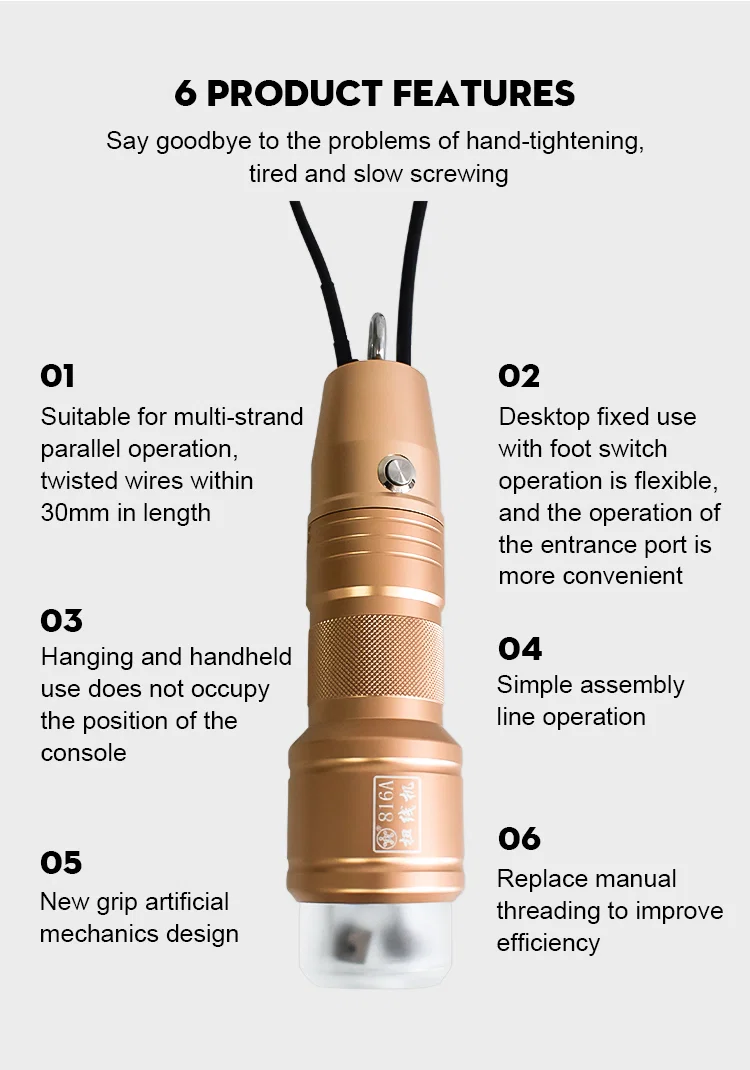

Características principales

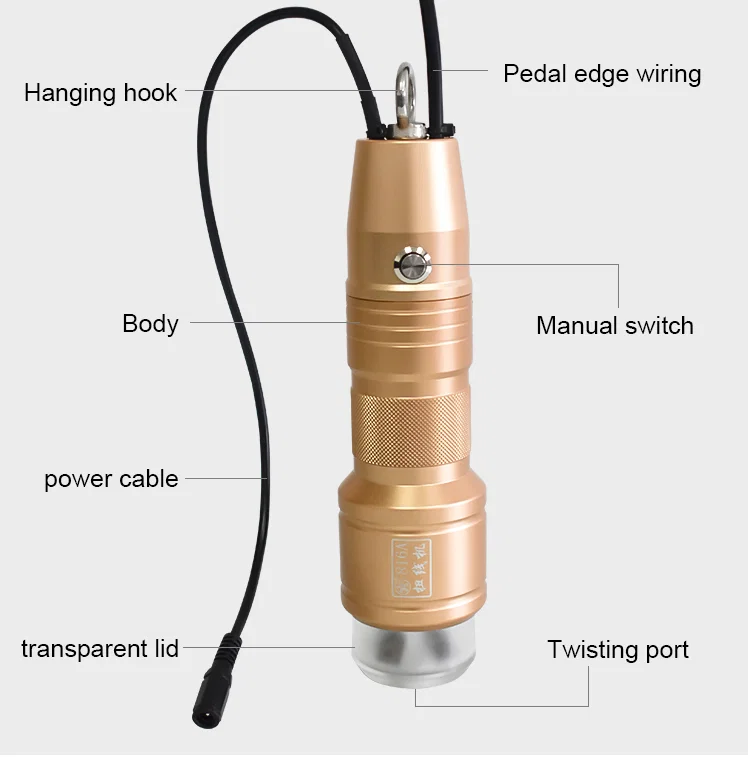

1. Formato: cuerpo cilíndrico para una mano con zona central estriada, cable de alimentación por la tapa trasera

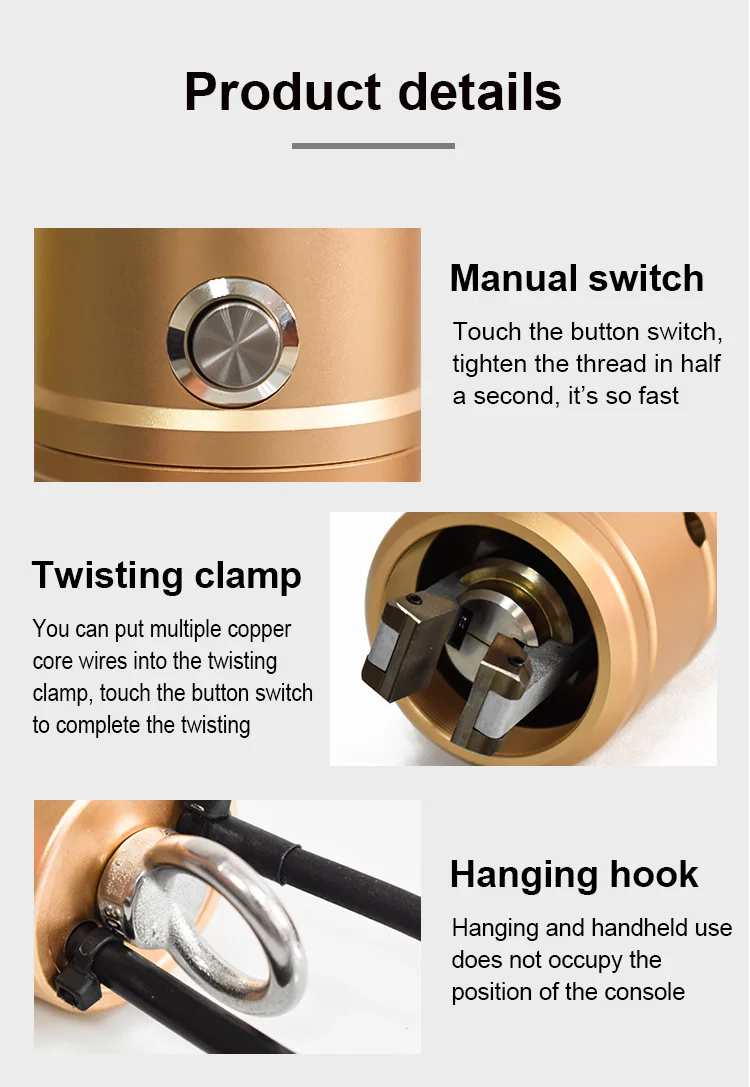

2. Cabezal de torsión: montado en la punta detrás de una protección transparente, de modo que el paso es visible mientras se forma y el operador puede detenerse en el número de vueltas requerido

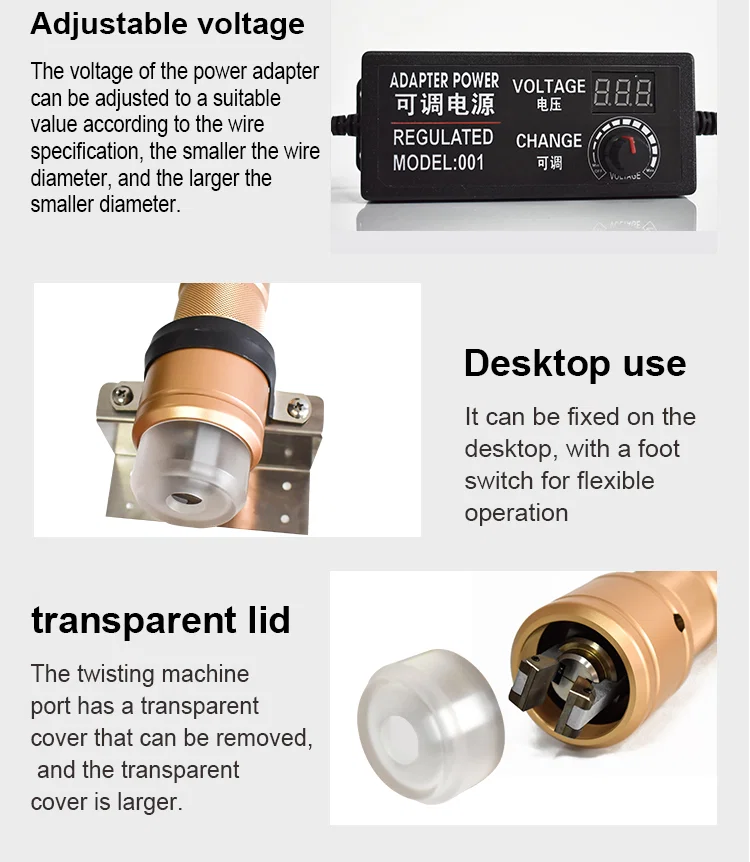

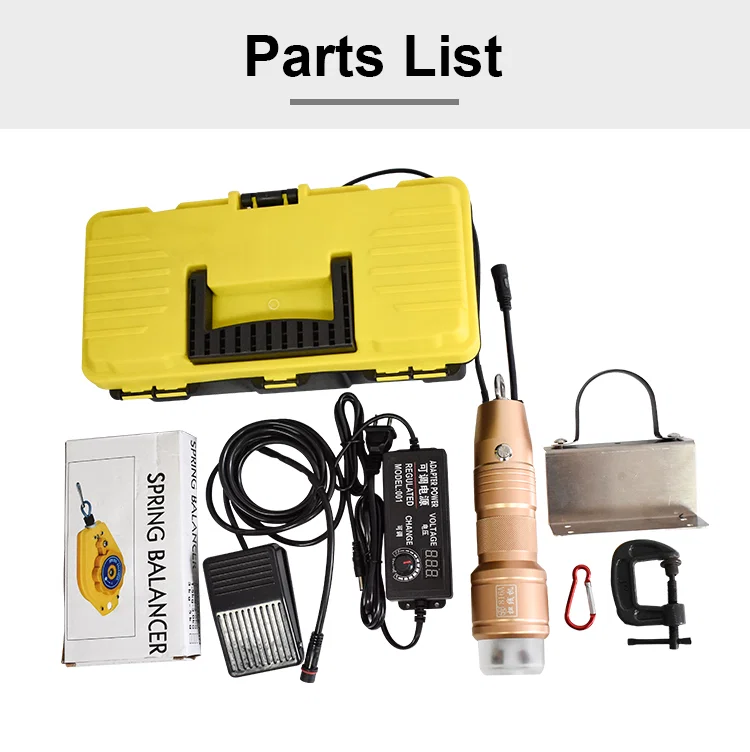

3. Alimentación: la tensión de trabajo se suministra mediante un adaptador externo, por lo que no se sostiene ningún cable de red en la mano
4. Capacidad de muestra: conductor de dos hilos de 18 AWG según la imagen, medida usada en derivaciones de arneses de control y sensores

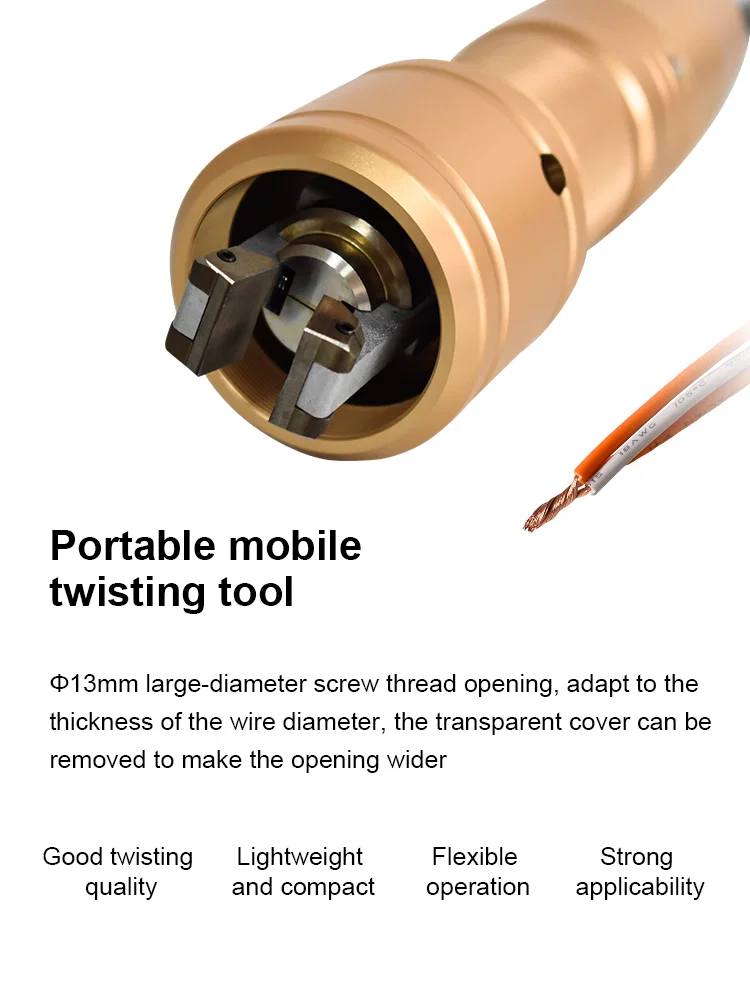

5. Sección de punta: tapa roscada que retiene el cabezal de torsión y se desenrosca para cambiar el cabezal y limpiarlo
6. Cuerpo: cilindro de aluminio anodizado, sin carcasa plástica que se agriete en la entrada del cable
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-NX3612AJ |
|---|
| Tipo de máquina | Máquina torsionadora manual semiautomática |
|---|
| Operación | Alimentación manual, torsión motorizada |
|---|
| Tensión de trabajo | Adaptador de alimentación externo |
|---|
| Accionamiento | Motor eléctrico en la pieza de mano |
|---|
| Cuerpo | Cilindro de aluminio anodizado |
|---|
| Empuñadura | Zona central estriada |
|---|
| Cable de muestra | 18 AWG de dos conductores |
|---|
Resumen de la gama de modelos
La WPM-NX3612AJ es una máquina torsionadora manual semiautomática para cordón flexible multipolar, accionada por un adaptador de 24 V DC. Admite conductores de 10–20 mm por entradas de 8 mm y 12 mm y funciona por pulsador manual o pedal.
| Parámetro | WPM-NX3612AJ |
|---|
| Tensión de trabajo | DC 24 V |
|---|
| Adaptador de alimentación | Entrada AC 100–240 V 50/60 Hz, salida DC 24 V |
|---|
| Dimensiones (L×A×H) | Longitud 248.0 mm, diámetro exterior máx. 51.0 mm |
|---|
| Peso | 535.0 g |
|---|
| Longitud del cable | 1.2 m + 2.0 m (línea de cable + línea de extensión) |
|---|
| Longitud del cable del pedal | 2.0 m |
|---|
| Diámetro del conducto | 8 / 12 mm |
|---|
| Propiedades del cable torsionado | Apto para cordón flexible multipolar |
|---|
| Longitud del conductor | 10–20 mm |
|---|
| Sección máxima | 4.0 mm² |
|---|
| Sección mínima | 0.3 mm² |
|---|
| Modo de operación | Pulsador manual / pedal |
|---|
Aplicaciones
— Arnés de control y sensores: pares de 18 AWG, torsión antes de colocar el terminal
— Arnés automotriz y de motocicleta: derivaciones trenzadas cortas a partir del mazo principal
— Cableado interno de electrodomésticos: conductores de motor y sensor torsionados antes del ensamble del conector
— Ensamble de cable de seguridad y alarma: torsión de pares en conductores cortos
— Cable de salida de driver LED: torsión de pares de alimentación antes del encapsulado del conector
