Sistema de alimentación de 4 carretes 180 W WPM-E001

📅 2025-04-25 👁️ 1,190
  • Modelo del producto: WPM-E001

  • Especificaciones

    Modelo: WPM-E001
    Voltaje: 220V
    Potencia: 180W
    Tipo de freno: Freno de inducción electrónico
    Capacidad de carga: ≥15 kg
    Diámetro del carrete: 20-30cm
    Peso: 120 kg
    Dimensiones: 110cm x 85cm x 75cm
  • Solicitar presupuesto ahora

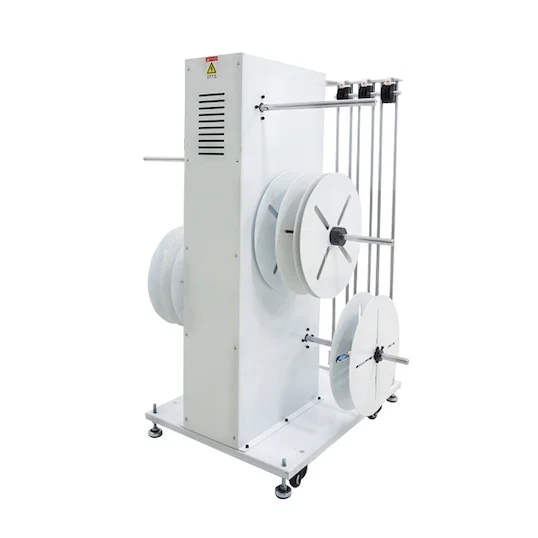

La WPM-E001 es un sistema de alimentación de cable de cuatro carretes que entrega cable desde cuatro bobinas a una línea de mazos. Se admiten carretes de 200-300 mm de diámetro con 15 kg o más cada uno, accionados por un motor de 180 W a 220 V. La unidad pesa 120 kg y mide 110×85×75 cm.

Se incorpora un freno de inducción electrónico en lugar de un freno mecánico de arrastre. Cuando la línea se detiene, el freno sujeta el carrete para que no siga girando, de modo que el cable no se derrama de la bobina ni se enreda entre el carrete y la entrada de la máquina; cuando la línea rearranca, el freno libera en proporción a la tracción en lugar de mantener un arrastre fijo que los rodillos de avance deben vencer. Eso es lo que mantiene cuatro cables corriendo con tensión igualada sin un danzante en cada carrete, y es lo que un soporte con freno de fricción simple no puede hacer a medida que los carretes se vacían.

La WPM-E005 de cinco carretes es la unidad mayor: 650 W, 350 mm de diámetro de carrete, 20 kg por carrete y 25 mm de capacidad de cable plano, sobre un bastidor de 900×800×1250 mm. La E001 se mantiene en cuatro carretes, 180 W y carretes de 200-300 mm, lo que conviene a conteos de cable más ligeros y bobinas más pequeñas.

Características principales

1. Cuatro posiciones de carrete en un bastidor, que alimentan cuatro cables en paralelo a un único punto de entrada.

2. El freno de inducción electrónico sujeta cada carrete contra el exceso de giro cuando la línea se detiene, lo que evita derrames y enredos.

3. Capacidad de carrete de 200-300 mm de diámetro con 15 kg o más por posición.

4. Accionamiento de 180 W a 220 V, con el control y la electrónica del freno en la carcasa de la base.

5. Huella de 110×85×75 cm con 120 kg, situada a la cabeza de una línea de mazos sobre ruedas.

6. El freno libera en proporción a la tracción y no con un arrastre fijo, de modo que los rodillos de avance no luchan contra el soporte.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-E001
Tipo de máquinaSistema de alimentación de cable de cuatro carretes
Alimentación220 V
Potencia180 W
FrenoFreno de inducción electrónico
Capacidad de carga≥15 kg por carrete
Diámetro del carrete200-300 mm
Dimensiones110×85×75 cm
Peso120 kg

Aplicaciones

— Armado de mazos de cuatro cables: entrega en paralelo a una estación de corte y terminación

— Cableado de tableros de control y aparamenta: alimentación de cuatro secciones de cable desde una posición

— Líneas de mazos automotrices: entrega controlada por freno, donde los carretes arrancan y se detienen con la máquina

— Producción de cordones y cables de alimentación para electrodomésticos: avance multicarrete hacia un cabezal de corte y pelado

— Células de armado de cable con carretes cortos, que sobrepasarían el giro en un soporte con freno de fricción
