Prealimentador de 5 carretes Φ0.5-4 mm WPM-E005

📅 2025-04-25 👁️ 895
  • Modelo del producto: WPM-E005

  • Especificaciones

    Modelo: WPM-E005
    Diámetro de alambre: Φ0.5 ~ 4 mm
    Ancho máx. cable plano: 25 mm
    Diámetro máx. carrete: 350 mm
    Ancho máx. carrete: 250 mm
    Peso máx. carrete: 20 kg
    Capacidad de almacenamiento: aprox. 1 m
    Potencia nominal: 650 W
    Fuente de alimentación: 220 V 50/60 Hz
    Peso neto: 130 kg
    Dimensiones: 900×800×1250 mm
  • Solicitar presupuesto ahora

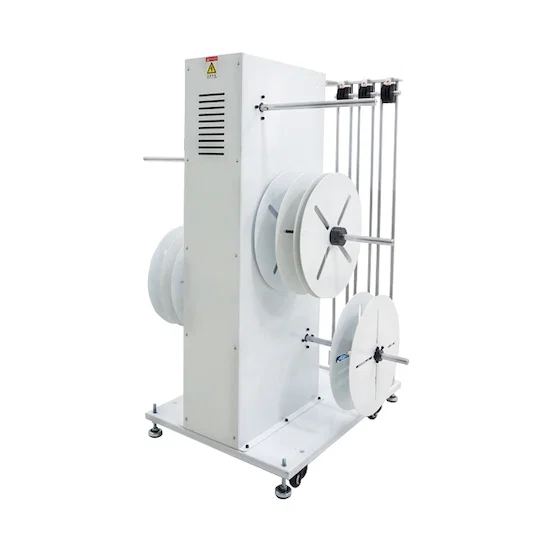

La WPM-E005 es una máquina prealimentadora de cinco carretes que entrega hasta cinco cables en paralelo a un tablero de armado de mazos o a una línea de corte. Admite cable de Φ0.5 a 4 mm, cable plano de hasta 25 mm de ancho y carretes de hasta 350 mm de diámetro, 250 mm de ancho y 20 kg cada uno, con una capacidad de reserva de aproximadamente 1 m. La potencia es de 650 W a 220 V 50/60 Hz, con un peso neto de 130 kg sobre un bastidor de 900×800×1250 mm.

Montar cinco carretes en un solo bastidor libera el suelo de cuatro soportes pagadores independientes y mantiene los cinco cables entrando en la línea a la misma altura y con el mismo ángulo. La capacidad de reserva de aproximadamente 1 m mantiene un bucle de cada cable, de modo que se puede cambiar un carrete sin detener la máquina posterior y el cable no queda tensionado directamente desde la bobina durante un corte. Cada posición de carrete tiene su propio recorrido de guiado hasta los rodillos superiores, para que los cinco cables no se crucen ni se rocen entre sí a la salida.

El sistema de cuatro carretes WPM-E001 está dimensionado para 180 W, con 15 kg por carrete y 200-300 mm de diámetro. La E005 eleva el diámetro del carrete a 350 mm, el peso por carrete a 20 kg y la potencia a 650 W, lo que cubre bobinas más pesadas y cable plano de 25 mm de ancho.

Características principales

1. Cinco posiciones de carrete independientes en un bastidor, que alimentan cinco cables en paralelo a la misma altura de entrada.

2. Rango de cable Φ0.5-4 mm, más cable plano de hasta 25 mm de ancho.

3. Capacidad de carrete de 350 mm de diámetro, 250 mm de ancho y 20 kg por posición.

4. Alrededor de 1 m de capacidad de reserva, que permite cambiar un carrete sin detener la máquina posterior.

5. 650 W a 220 V 50/60 Hz, con el accionamiento y el control en el gabinete de la base.

6. Columnas guía verticales con rodillos superiores que mantienen cada cable en su propio recorrido desde el carrete hasta la salida, con 900×800×1250 mm en total.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-E005
Tipo de máquinaMáquina prealimentadora de cinco carretes
Diámetro de cable admisibleΦ0.5-4 mm
Ancho máx. de cable plano25 mm
Diámetro del carreteMáx. 350 mm
Ancho del carreteMáx. 250 mm
Peso del carreteMáx. 20 kg
Capacidad de reservaAprox. 1 m
Potencia650 W
Alimentación220 V, 50/60 Hz
Dimensiones900×800×1250 mm
Peso neto130 kg

Aplicaciones

— Tableros de mazos de varios cables: entrega de cinco circuitos a la vez a una estación de conformado y encintado

— Alimentación en paralelo de una línea de corte multihilo que procesa varias secciones de cable

— Producción de mazos para tableros de control: alimentación conjunta de cables de control, señal y potencia

— Prearmado de mazos automotrices: entrega de cinco carretes en una estación de derivaciones

— Procesamiento de cable plano y de cinta de hasta 25 mm de ancho, junto con cable redondo en el mismo bastidor
