El WPM-5000A es un banco motorizado de doble columna que porta un medidor de fuerza y aplica un empuje o una tracción controlados. El bastidor está declarado para una carga nominal de 5000 a 50000 N, con 5000 N como carga máxima en la especificación, una carrera efectiva de 220 mm (1000 mm disponibles) y una velocidad de ensayo de 15 a 240 mm/min. Funciona con CA 220/110 V 50/60 Hz.

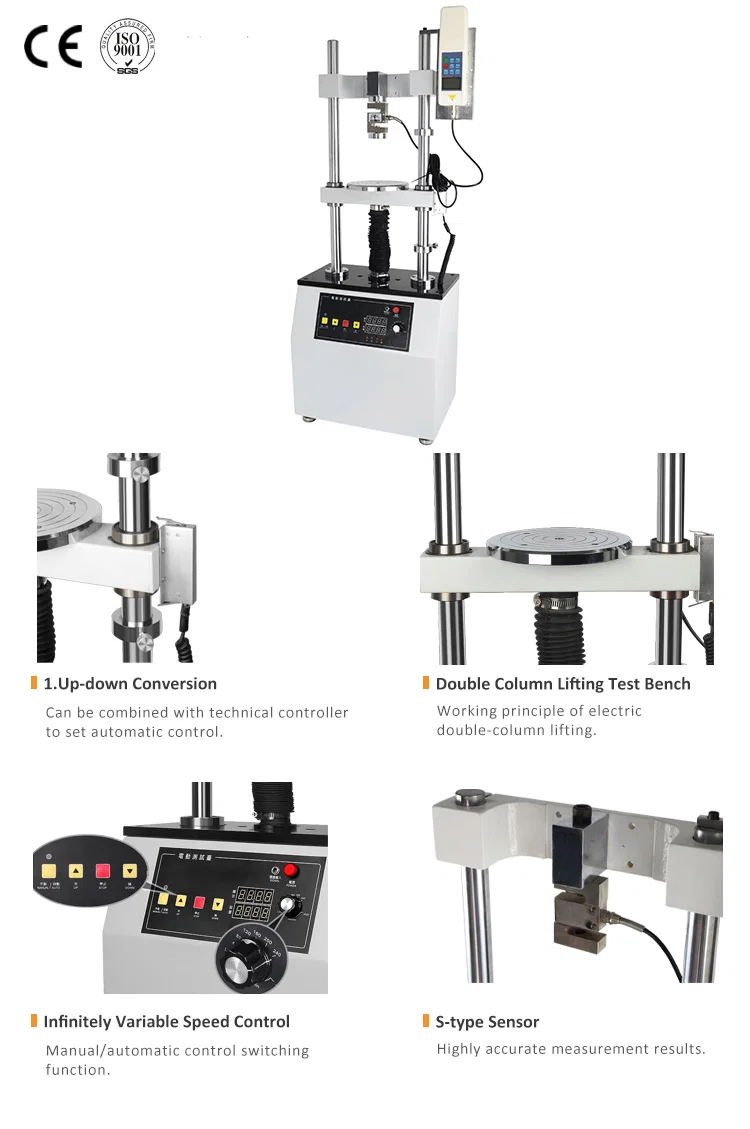

Un banco de accionamiento manual produce una velocidad de tracción distinta con cada operador, y la velocidad modifica el pico de carga en un engarce o en una soldadura. El banco acciona el cabezal móvil sobre dos columnas cromadas mediante un motor y un reductor alojados en la base; el medidor se monta en un soporte de la columna derecha, alineado con el cabezal, y el cabezal superior fijo sostiene la mordaza opuesta, de modo que la trayectoria de carga se mantiene vertical. La velocidad se ajusta en el panel frontal entre 15 y 240 mm/min a lo largo de la carrera de 220 mm, y el panel incorpora un display LED de dos filas, cuatro pulsadores, un selector de velocidad y una parada de emergencia.
El WPM-490N y el WPM-ADL-0.5KN son bancos de accionamiento manual de 490 N y 500 N. El 5000A es el banco para ensayos repetidos a una misma velocidad y para cargas que superan el accionamiento manual; sostiene el medidor en lugar de sustituirlo, por lo que la capacidad del ensayo la determina el medidor instalado.
Características principales
1. Velocidad de ensayo ajustable de 15 a 240 mm/min en el panel, de modo que las tracciones sucesivas se ejecutan a una sola velocidad y no a la velocidad del accionamiento manual.
2. Carrera efectiva de 220 mm, con una versión de 1000 mm declarada para probetas más largas.
3. Dos columnas cromadas guían el cabezal móvil; el medidor se monta en la columna derecha, alineado con la trayectoria de carga.
4. Carga nominal de 5000-50000 N, con 5000 N como carga máxima en la especificación estándar.
5. Panel frontal con display LED de dos filas, cuatro pulsadores, selector de velocidad y parada de emergencia en la base.
6. Alimentación de CA 220/110 V 50/60 Hz sobre una base de pie, con la placa de características en el panel frontal.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-5000A |
|---|
| Tipo de máquina | Banco eléctrico de doble columna para medidores de fuerza |
|---|
| Carga nominal | 5000-50000 N |
|---|
| Carga máxima | 5000 N |
|---|
| Carrera efectiva | 220/1000 mm |
|---|
| Velocidad de ensayo | 15-240 mm/min |
|---|
| Conexión eléctrica | CA 220/110 V 50/60 Hz |
|---|
Resumen de la gama de modelos
Cinco bancos de ensayo que cubren de 5000 N a 30000 N de capacidad de carga. La velocidad, la alimentación y la carrera son comunes en toda la gama, mientras que la capacidad de carga y las dimensiones del bastidor varían según el modelo.
| Parámetro | WPM-5000A (Estándar) | WPM-5000A (Personalizado) | WPM-10000A | WPM-20000A | WPM-30000A |
|---|
| Carga máxima | 5000 N | 10000 N | 20000 N | 30000 N |
|---|
| Carrera | 220 mm | 220 mm (máx. 220 mm–1000 mm, personalizable) |
|---|
| Velocidad | 15–240 mm/min |
|---|
| Alimentación | CA 220 V |
|---|
| Dimensiones (L×An×Al) | 400 × 250 × 1050 mm | 400 × 250 × 1300 mm | 430 × 250 × 1160 mm |
|---|
| Peso neto | 56 kg | 60 kg | 88 kg |
|---|
Aplicaciones
— Tracción de engarces y terminales: probetas de producción traccionadas a una velocidad controlada.
— Tracción de hilos y cables: alargamiento hasta rotura en conductor aislado.
— Fuerza de inserción y extracción de conectores en clavijas y tomas.
— Resistencia de soldaduras y empalmes: uniones de arnés traccionadas a una velocidad fija.
— Ensayos de compresión y flexión de materiales con el utillaje adecuado.
