Enrolladora de cable con amarre por torsión WPM-210

📅 2025-04-25 👁️ 1,372
  • Modelo del producto: WPM-210

  • Especificaciones

    Modelo: WPM-210
    Fuente de alimentación: AC220V / AC110V
    Frecuencia: 50 Hz / 60 Hz
    Aplicación: Cables de alimentación AC/DC, USB, revestidos, blindados, HDMI, cinta adhesiva
    Control: PLC con pantalla de texto
    Funciones: Ajuste de longitud y vueltas, conteo de producción, atado en forma de "8" o redondo
  • Solicitar presupuesto ahora

La WPM-210 enrolla un cable con enchufe y cierra un amarre por torsión de núcleo encapsulado sobre el rollo terminado. El rollo se forma en el plato giratorio del frente de la máquina y el cabezal de amarre está directamente alineado con él, de modo que el operador presenta el extremo del enchufe, el rollo crece hasta la longitud de amarre y el número de vueltas introducidos, y el amarre se aplica antes de que el rollo salga del plato. Está especificada para puntas que ya llevan enchufe: cables de alimentación AC, cables de alimentación DC, cables USB y las puntas con funda, blindadas, de video y HDMI que se manipulan de la misma manera.

Enrollar a mano una punta con enchufe son dos movimientos que deben coincidir, el tamaño del lazo y la posición del amarre. En la WPM-210 ambos se introducen una vez en la pantalla de texto y se repiten en cada rollo, de modo que el lazo al final del turno coincide con el del inicio. El amarre lo cierra el cabezal en lugar de torsionarse a mano, lo que elimina la diferencia de tensión entre operadores que afloja los amarres en cubiertas lisas. Los rollos terminados se cuentan a medida que salen del cabezal, por lo que el total del turno se lee en el panel en lugar de contarse aparte.

Dentro del grupo de enrollado, la WPM-210 es la variante para cable con enchufe: amarre por torsión con adaptación de cinta en el mismo cabezal, pantalla de texto en lugar de táctil y conteo de producción como función estándar. La serie WPM-212 realiza el mismo trabajo de enrollado con un rollo declarado de 50-250 mm y un amarre de 18-45 mm con pantalla táctil bilingüe, y la WPM-40-80 traslada el proceso a un bastidor de piso con corte en línea y conteo métrico. La 210 supone que la punta ya está terminada y solo debe cerrarse para el empaque.

Características principales

1. El tamaño del rollo se ajusta por longitud de amarre y número de vueltas en el panel en lugar de por un molde fijo, de modo que una familia de longitudes de punta se produce con un solo ajuste.

2. El amarre se hace con cinta de torsión de núcleo encapsulado en el cabezal, con adaptación de cinta para puntas que se encintan en lugar de torsionarse.

3. Control por PLC, con todos los parámetros introducidos en la pantalla de texto.

4. Trabaja cables de alimentación AC, cables de alimentación DC, cables USB, cable con funda, cable blindado, cable de video y cable HDMI.

5. El conteo de producción totaliza los rollos terminados en el cabezal, de modo que la producción del turno se lee en el panel.

6. AC 220 V o AC 110 V a 50 o 60 Hz, de modo que un mismo modelo queda especificado para ambas tensiones de exportación.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-210
Sistema de controlPLC
PantallaPantalla de texto para ajuste de parámetros
AlimentaciónAC 220 V / AC 110 V
Frecuencia de alimentación50 Hz / 60 Hz
Cables compatiblesCables de alimentación AC, cables de alimentación DC, cables USB, cable con funda, cable blindado, cable de video, cable HDMI
Método de amarreAmarre por torsión de núcleo encapsulado, adaptación de cinta
FuncionesLongitud de amarre, número de vueltas y conteo de producción ajustables

Aplicaciones

— Ensamble de regletas y extensiones: la punta terminada se enrolla y amarra antes del embolsado.

— Producción de adaptadores AC y cables DC: las puntas cortas se cierran en el cabezal al salir de la estación de prueba eléctrica.

— Empaque de cables USB: enrollados y amarrados a una sola longitud de amarre para cajas minoristas.

— Líneas de cable HDMI y video: puntas blindadas y enfundadas amarradas con el mismo ajuste que los cables de alimentación.

— Comercialización de cable: puntas a granel reenrolladas a una longitud de amarre fija para reventa.

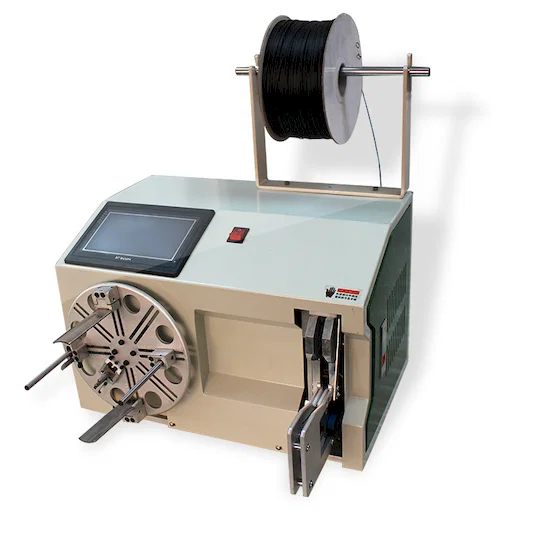

WPM-210 socket cable coiling machine, four views with spool and coiling discWPM-210 coiler front and side views with touch screen and coiling discWPM-210 coiling and binding machine with black wire spool and touch panelWPM-210 coiler body views plus accessory kit with foot pedalCoiled cable reels and finished power cords bundled for packing
