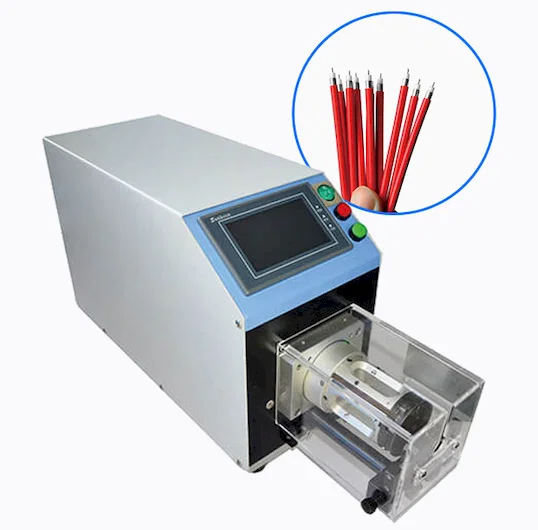

El WPM-6806D es la peladora automática de esta serie para cable de 1.5 mm a 9.5 mm de diámetro exterior. Su cabezal rotativo abre hasta nueve capas, y la longitud de pelado va de 0.4 mm a 65 mm, lo que cubre tanto una preparación corta de conector como una ventana larga de cubierta para un prensacables moldeado. El cable coaxial y el cable médico se procesan con el mismo cabezal.
La ventana de 65 mm es la diferencia práctica frente a una peladora de tope fijo. La cubierta se puede retirar en un tramo largo para un manguito termorretráctil, y la trenza y el dieléctrico se abren después a sus propias longitudes más cortas en el mismo ciclo. La profundidad se sigue fijando en pasos de 0.01 mm por capa y la precisión de longitud se mantiene en ±(0.002 × L) mm. La cadencia es de 700–1200 pcs/h y depende del material del cable, porque los compuestos blandos de cubierta médica avanzan de forma distinta al polietileno coaxial.
Frente a la WPM-6806 conserva el cabezal de nueve capas y la misma precisión, pero traslada el rango de 0.1–6.99 mm a 1.5–9.5 mm y la longitud de pelado de 48 mm a 65 mm. Frente a la semiautomática WPM-8608, que cubre 3.0–18 mm, cede orificio pero mantiene el ciclo automático: el operador carga el cable una vez y el programa ejecuta todas las capas.
Características principales
1. Rango de 1.5–9.5 mm con cabezal de 9 capas, de modo que el cable coaxial y el médico comparten una sola configuración.
2. Longitud de pelado programable de 0.4 mm a 65 mm en cada capa, lo que permite una ventana larga de cubierta y una apertura corta de trenza en el mismo ciclo.
3. El incremento de profundidad de 0.01 mm por capa mantiene la cuchilla dentro de la pared de la cubierta y fuera de la trenza inferior.
4. Precisión de longitud de ±(0.002 × L) mm, es decir ±0.2 mm con 100 mm de avance.
5. Cadencia de ciclo de 700–1200 pcs/h; la cifra sigue al material del cable y al número de capas más que a la velocidad del operador.
6. Introducción de parámetros por pantalla táctil, cabezal tras una protección acrílica transparente y ruido inferior a 70 dBA durante el ciclo.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-6806D |
|---|
| Tipo de máquina | Peladora automática de cable coaxial y cable médico |
|---|
| Diámetro del cable | 1.5–9.5 mm |
|---|
| Capas de pelado máx. | 9 capas |
|---|
| Longitud de pelado | 0.4–65 mm |
|---|
| Profundidad de corte | 0.01 mm |
|---|
| Precisión de longitud | ±(0.002 × L) mm |
|---|
| Rendimiento | 700–1200 pcs/h (según el material del cable) |
|---|
| Nivel de ruido | < 70 dBA |
|---|
| Pantalla | Pantalla táctil |
|---|
Aplicaciones
— Cable coaxial de interconexión y alimentación: preparación de cuatro capas para conectores roscados con una ventana máxima de cubierta de 65 mm.
— Conjuntos de cable médico: derivaciones de paciente con cubierta blanda y cable de sensores pelados desde 0.4 mm.
— Producción de conductores de prueba: cubierta, apantallamiento y conductor abiertos a tres longitudes distintas en un ciclo.
— Cable de radiodifusión e instrumentación: ventana larga de cubierta para un manguito de alivio de tracción y exposición corta del conductor.
— Series cortas de mazos con mezcla de cable cambiante: coaxial y cable médico alternan en el mismo cabezal sin cambio de utillaje.
