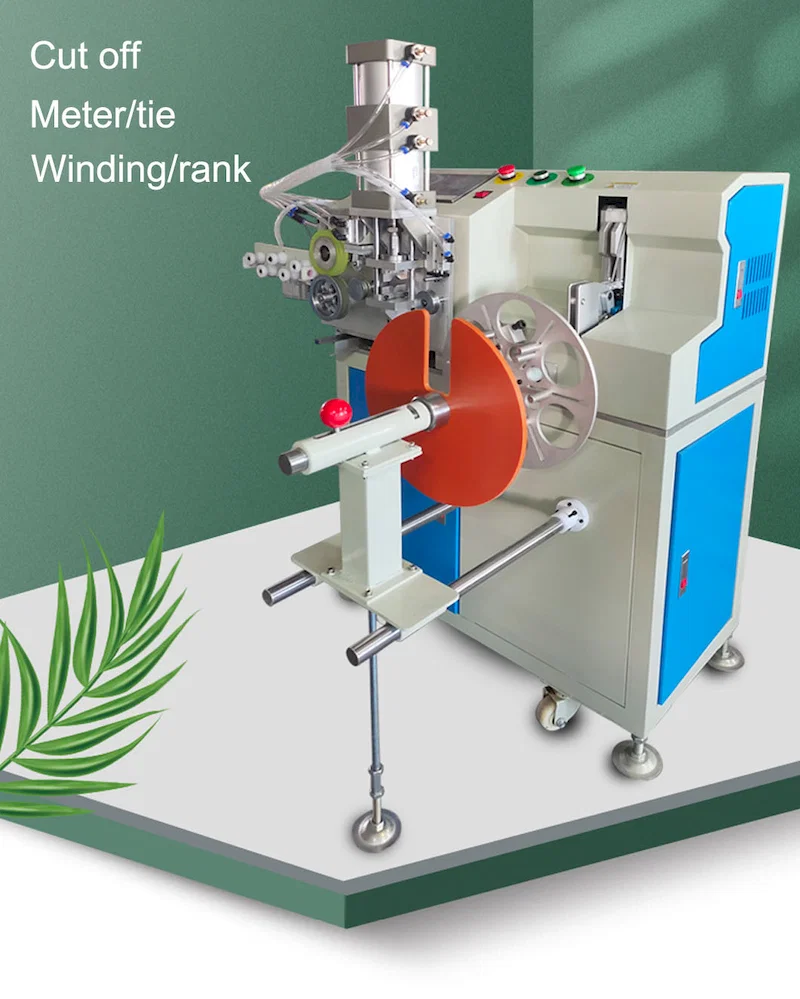

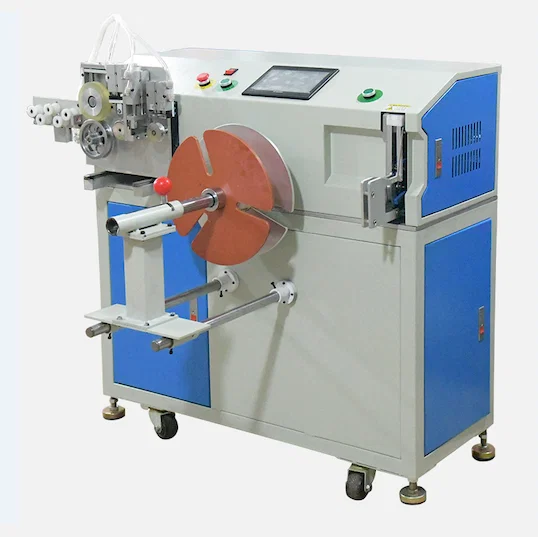

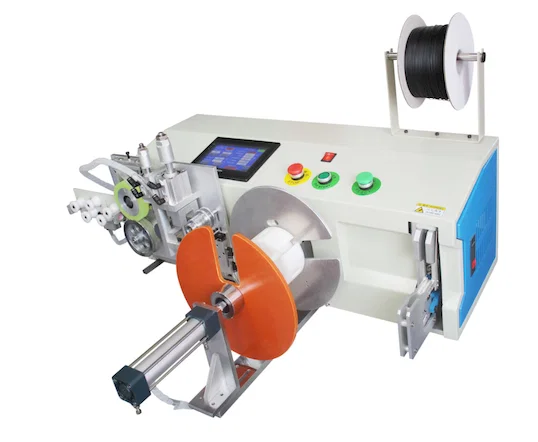

La WPM-40-80 es una máquina de piso que desenrolla el cable, lo cuenta por metro, lo bobina en espiral, ata la bobina y la corta en una sola secuencia automática. Las bobinas van de 50-280 mm sobre un plato de bobinado de 350 mm y se atan a 18-45 mm con alambre de hierro recubierto de caucho cortado a 120-200 mm. El corte admite cable de hasta 8 mm de diámetro y la carga de alambre de bobinado es de 2.5 kg, por lo que un tambor completo puede procesarse sin detenerse a recargar. La capacidad indicada es de tres bobinas de 10 metros por minuto sin atado.
En conductores de 10 metros, el bobinado manual está limitado por el alcance del operador y por el tiempo que puede sostener la bobina mientras se ata. La 40-80 mide la longitud en el contador y corta en ese punto, de modo que la longitud de bobina es el valor del contador y no una estimación, y la tolerancia de bobinado se mantiene en 25 mm. Como la brida se aplica antes de liberar la bobina, esta permanece cerrada hasta la caja. La unidad consume menos de 2500 W y va sobre ruedas con patas niveladoras, con 230 kg en un bastidor de 1000 x 450 x 800 mm.

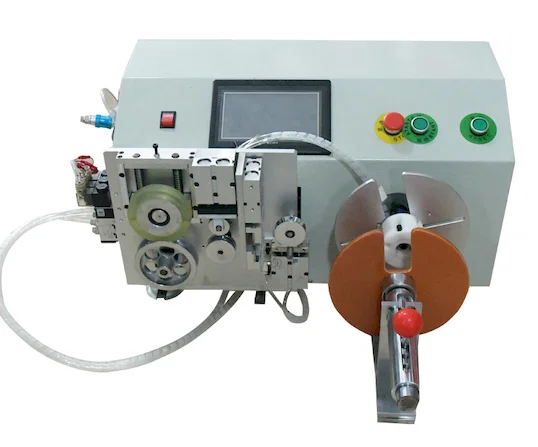

La WPM-40-80S es el mismo bastidor construido para cable de acero, con un tren de enderezado antes del bobinador. La WPM-5-30 es la alternativa de banco con 1500 W, hasta 30 m de bobinado y un diámetro interior de bobina de 50-200 mm, y la WPM-2009LC es la unidad pequeña de banco de menos de 200 W con diámetro de bobina a pedido. Este modelo es el del grupo dimensionado para conductores largos y alimentación continua desde tambor, donde la bobina es grande, el cable es pesado y el operador solo debe manipular la bobina terminada.
Características principales
1. Diámetro de bobina de 50-280 mm sobre un plato de bobinado de 350 mm, con tolerancia de bobinado de 25 mm.
2. Ata a 18-45 mm con alambre de hierro recubierto de caucho cortado a 120-200 mm, en la misma secuencia automática del bobinado.
3. Velocidad de bobinado de 1-10 segundos por vuelta y tres bobinas de 10 metros por minuto sin atado.
4. Corta cable de hasta 8 mm de diámetro y admite una carga de alambre de bobinado de 2.5 kg.
5. Conteo por metro, bobinado, atado y corte se ejecutan en un ciclo automático desde un panel táctil.
6. Bastidor de piso sobre ruedas con patas niveladoras, menos de 2500 W, 230 kg, 1000 x 450 x 800 mm.
Especificaciones técnicas

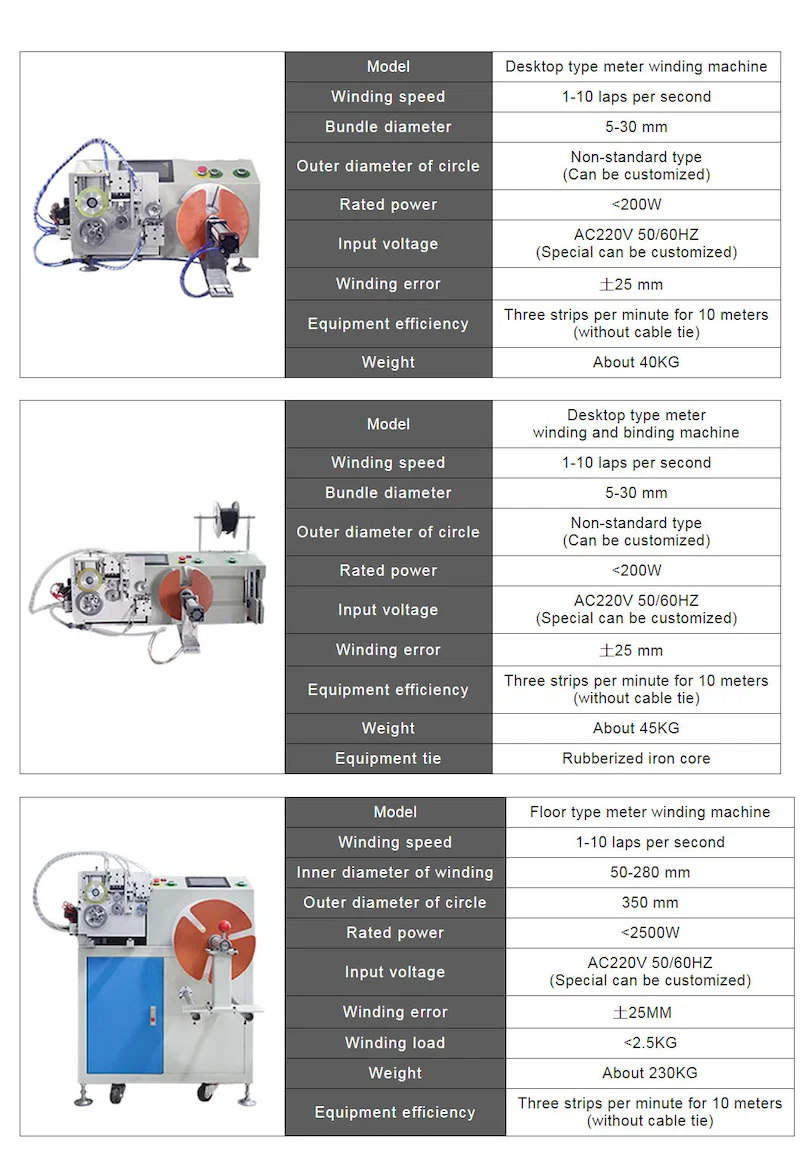

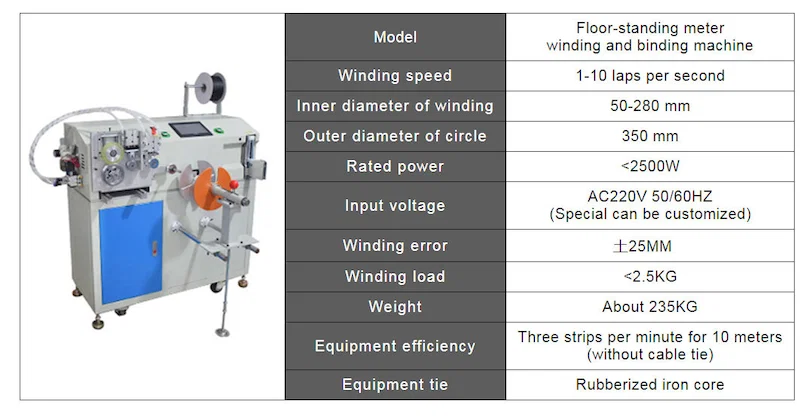

| Parámetro | Especificación |
|---|
| Modelo | WPM-40-80 |
|---|
| Rango de diámetro de bobina | 50-280 mm |
|---|
| Diámetro del plato de bobinado | 350 mm |
|---|
| Diámetro de bobina para atado | 18-45 mm |
|---|
| Longitud del alambre de atado | 120-200 mm |
|---|
| Tipo de brida | Alambre de hierro recubierto de caucho |
|---|
| Diámetro de corte | hasta 8 mm |
|---|
| Velocidad de bobinado | 1-10 sec/circle |
|---|
| Tolerancia de bobinado | 25 mm |
|---|
| Carga de alambre de bobinado | hasta 2.5 kg |
|---|
| Capacidad | 3 bobinas de 10 m/min sin atado |
|---|
| Voltaje | AC 220 V, 50/60 Hz |
|---|
| Potencia nominal | menos de 2500 W |
|---|
| Dimensiones | 1000 x 450 x 800 mm |
|---|
| Peso | 230 kg |
|---|
Aplicaciones
— Montaje de cables de potencia: conductores de 10 metros o más medidos, bobinados, atados y cortados al final de la línea.
— Embalaje de cable de instalación: cable de tambor convertido en bobinas atadas de longitud fija para entrega en obra.
— Distribuidores de cable: tambores a granel convertidos en bobinas de venta con el metraje impreso desde el contador.
— Suministro de arnés industrial: conductores pesados bobinados a 50-280 mm y atados para transporte a la planta de montaje.
— Fábricas de alambre y cable: bobinado y atado al final de línea antes del flejado y el paletizado.
