Bobinadora y atadora semiautomática 50-200 mm WPM-212
Bobinadora y atadora semiautomática 50-200 mm WPM-212 Thumb Bobinadora y atadora semiautomática 50-200 mm WPM-212 Thumb
Video Thumbnail

Bobinadora y atadora semiautomática 50-200 mm WPM-212

📅 2025-04-25 👁️ 314
  • Modelo del producto: WPM-212

  • Especificaciones

    Modelo: WPM-212
    Rango bobinado: 50-200 mm
    Rango encuadernación: 8-30 mm
    Formas torsión: Redondo, largo, 8 formas
    Cables compatibles: CA, CC, datos, video, eléctricos
    Precisión longitud: ±(0.002*L) mm
    Productividad: 66-75 veces/min
    Nivel ruido:
    Alimentación: 220/110V 50/60 Hz
    Interfaz: Bilingüe
    Dimensiones: 500*300*400 mm
    Peso: 40 kg
    Embalaje: Caja madera
  • Solicitar presupuesto ahora

La WPM-212 es una máquina de banco que enrolla el cable a un diámetro ajustado y cierra un precinto de torsión sobre la bobina en el mismo ciclo. Las bobinas se forman entre 50 y 200 mm y se atan de 8 a 30 mm, lo que sitúa la unidad en el extremo pequeño del rango: cables AC, cables DC, líneas de datos y cable de video. Las formas redonda, larga y en ocho se seleccionan desde la interfaz, de modo que una sola máquina cubre la presentación en bucle y la plegada.

El bobinado manual deja el diámetro de la bobina en manos del operador, por lo que el tamaño varía a lo largo del turno y la tensión del amarre cambia de una persona a otra. En la WPM-212 el diámetro de bobina es un valor introducido y el cabezal aplica el amarre a 66-75 ciclos por minuto, con una precisión de longitud de 0.002 x L. Un operador carga cable y retira bobinas en lugar de bobinar y torcer a mano, y la máquina mantiene la misma bobina durante toda la tanda.

Dentro de la serie 212 este es el modelo de entrada: bobina de 50-200 mm y amarre de 8-30 mm. La WPM-212C pasa a 50-250 mm y 18-45 mm, y la WPM-212L a 50-300 mm y 40-80 mm para bobinas de arnés pesado. Las tres comparten la misma disposición de control, las mismas tres formas de torsión y los mismos 66-75 ciclos por minuto, por lo que la elección se decide por diámetro de bobina y de amarre y no por producción.

Características principales

1. Diámetro de bobina 50-200 mm y diámetro de amarre 8-30 mm, ambos introducidos en la pantalla táctil antes de la tanda.

2. El cabezal de amarre de 8-30 mm cierra bobinas compactas de diámetro exterior pequeño; los manojos de arnés más gruesos requieren el cabezal de la 212C o de la 212L.

3. Tres formas de torsión disponibles por producto —redonda, larga y en ocho— sin cambiar utillaje.

4. 66-75 bobinas por minuto, con precisión de longitud de 0.002 x L.

5. Procesa cable AC, cable DC, línea de datos y cable de video, además de otro cable eléctrico aislado.

6. Interfaz táctil bilingüe, ruido inferior a 70 dBA, 40 kg sobre una huella de 500 x 300 x 400 mm.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-212
Rango de bobinado50-200 mm
Rango de amarre8-30 mm
Forma de torsiónRedonda, larga, en ocho
Cable compatibleCable AC, cable DC, línea de datos, cable de video
Precisión de longitud0.002 x L
Productividad66-75 veces/min
Nivel de ruidoinferior a 70 dBA
AlimentaciónAC 220/110 V, 50/60 Hz
Interfaz de operaciónBilingüe
Dimensiones500 x 300 x 400 mm
Peso40 kg

Resumen de la gama de modelos

Los cuatro modelos WPM-212 comparten la misma plataforma semiautomática de bobinado y atado, el control por pantalla táctil y la alimentación AC 220/110 V. Se diferencian en capacidad de bobinado y de amarre, longitud del precinto y huella, por lo que conviene ajustar el chasis al mayor diámetro de bobina y a la longitud de precinto requerida.

ParámetroWPM-212WPM-212AWPM-212CWPM-212L
Rango de bobinado*50–200 mm50–200 mm50–250 mm50–300 mm
Rango de amarre*8–30 mm5–30 mm18–45 mm40–80 mm
Longitud del precinto65–130 mm75–140 mm120–190 mm200–300 mm
Forma de la bobinaRedonda, larga, en ochoRedonda, larga, en ochoRedonda, larga, en ochoRedonda, larga, en ocho
Tipos de cable compatiblesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cablesCable AC, cable DC, cable de datos, cable de video, otros cables
Precisión de longitud±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm
Rendimiento66–75 ciclos/min66–75 ciclos/min66–75 ciclos/min66–75 ciclos/min
Nivel de ruido————
AlimentaciónAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 Hz
Interfaz de operaciónPantalla táctilPantalla táctilPantalla táctilPantalla táctil
Dimensiones (L×An×Al)485×456×315 mm455×456×315 mm485×435×340 mm550×610×420 mm
Peso neto45 kg42 kg52 kg65 kg
EmbalajeCaja de maderaCaja de maderaCaja de maderaCaja de madera

Aplicaciones

— Ensamble de cables de alimentación AC y DC: bobinar el cordón terminado a 50-200 mm y atar el bucle antes de embolsar.

— Empaque de cable de datos y video: bobinas redondas o en ocho de conductores de video y datos antes de encajonar.

— Cables de electrodoméstico pequeño y adaptador: conductores cortos cerrados en el rango de amarre de 8-30 mm.

— Distribuidores de cable: rebobinado de tambores a granel en bobinas de venta de diámetro fijo.

— Talleres de arnés: atado de subconjuntos en bobinas de transporte antes de que el arnés llegue al tablero de ensamble.

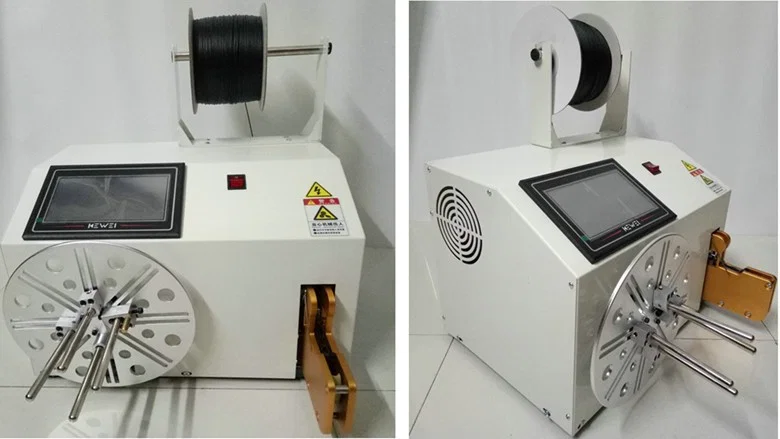

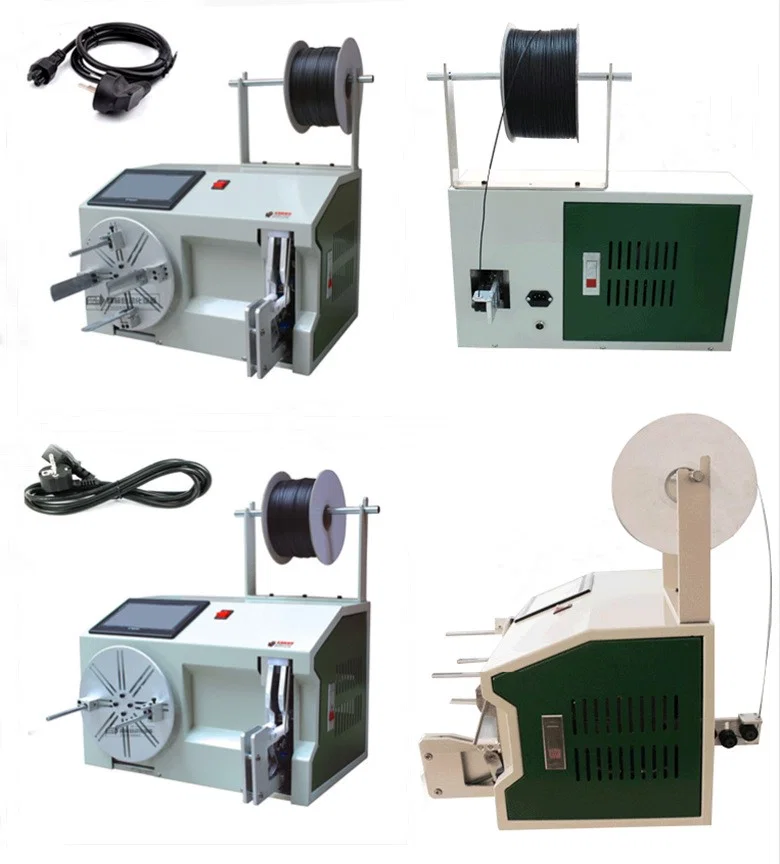

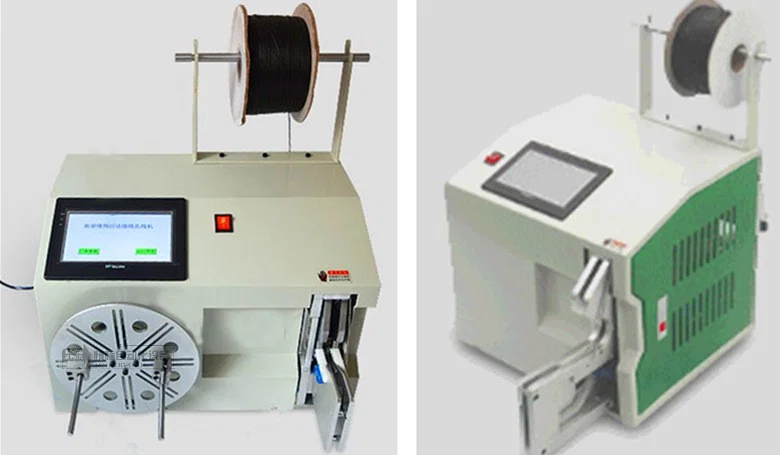

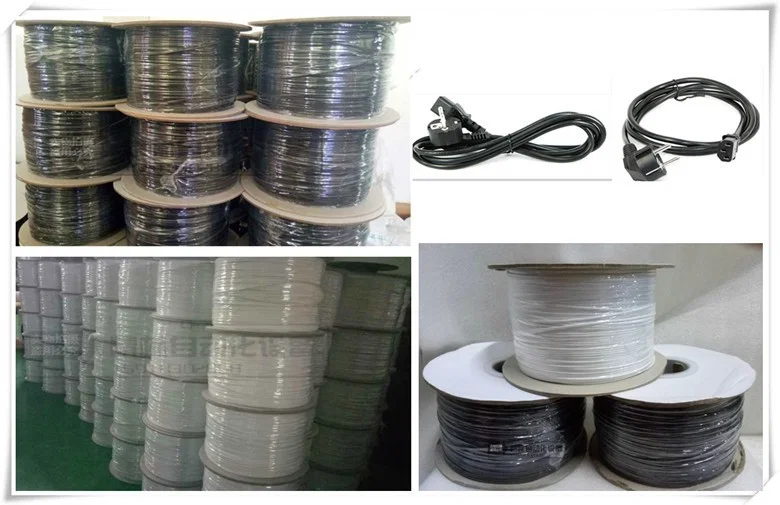

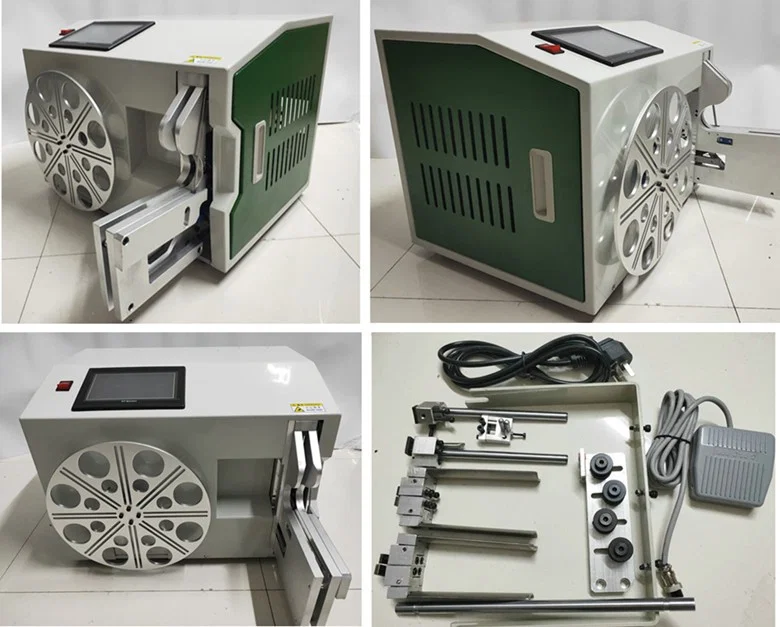

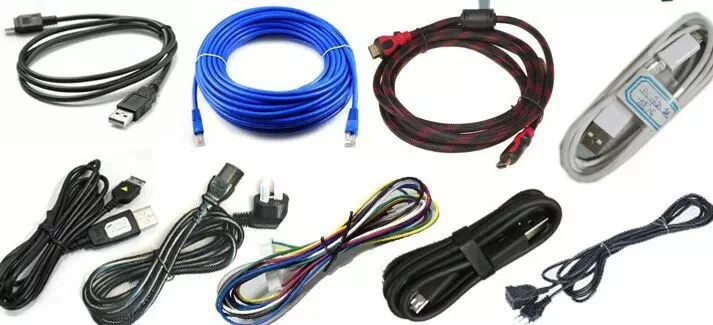

WPM-212 wire coiling and binding machine shown from four angles with wire spool mountedCoiled USB, HDMI and power cables bundled and secured with cable tiesFour close-up views of power and braided cables coiled and tiedWhite wire winding and binding machine front and side views with spool on rackWPM-212 coiling machine with touchscreen control panel and green side coverCoiling machine from four angles with foot switch, winding rods and spare parts laid outWrapped cable spools stacked in storage and finished coiled black power cords
