La WPM-100 es una cortadora de sobremesa bajo control numérico por microcomputadora para manguitos, tubos, cinta y correa plana. La longitud se introduce en el panel de membrana y la máquina alimenta, mide y corta en un solo ciclo automático. La lista de materiales abarca manguitos de goma y plástico, tubo termorretráctil, tubo de PVC, cable, papel aislante, cinta de doble cara, cinta adhesiva, correa de algodón y cremalleras, de modo que una sola unidad cubre los pasos de corte que de otro modo exigen cizalla, dispensador de cinta y cortadora de manguitos.
Un manguito cortado con guillotina manual sale sesgado u oblicuo, y un milímetro de error en un manguito corto se aprecia al introducirlo sobre un terminal. En la WPM-100 un par de rodillos de alimentación ranurados con yugos de resorte arrastra el material una distancia programada desde la bobina y la cuchilla protegida cierra sobre él, así que cada pieza del lote se corta a la misma longitud con el extremo a escuadra. El mismo juego de rodillos sujeta cinta y correa plana además de tubo redondo, y en eso una sola máquina justifica su espacio en un taller de arneses.
Dentro de la gama, la WPM-245 se dedica a conducto corrugado de 4-25 mm, y las WPM-0.5-10MM2 y WPM-5-150MM2 son herramientas neumáticas de cable que cortan y pelan mediante casete de cuchillas. La WPM-100 no pela: mide y corta una longitud fijada, y su lista de materiales es más amplia que el cable, al admitir funda, cinta, papel y correa en la misma alimentación.
Características principales
1. Control numérico por microcomputadora con entrada de longitud por teclado; la alimentación se detiene en la longitud programada sin regla ni tope mecánico que reajustar.
2. Secuencia automática de alimentación, medición y corte, de modo que un operador atiende varias máquinas y solo recarga la bobina.

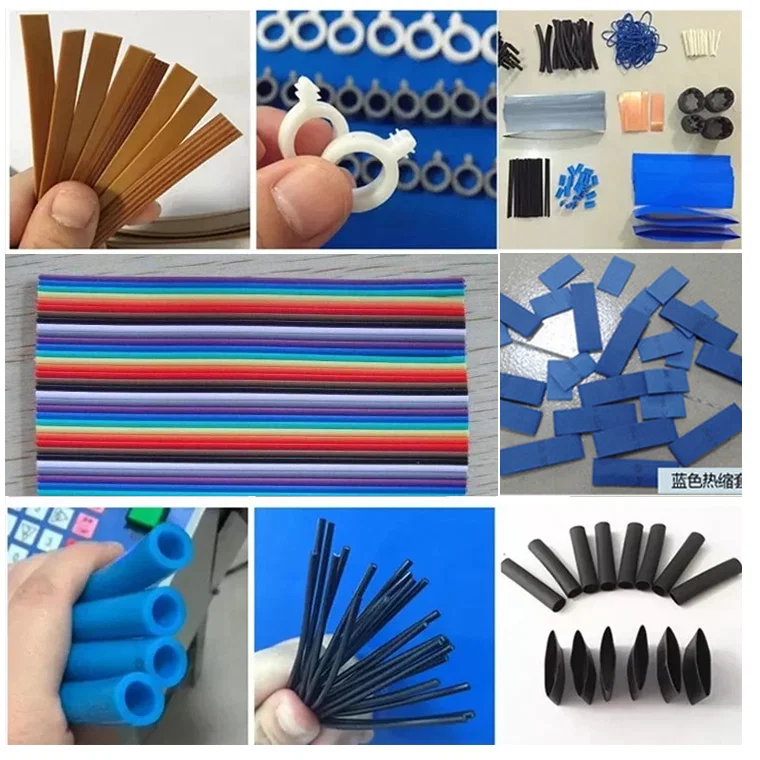

3. Diez tipos de material sobre la misma alimentación: manguito de goma, manguito de plástico, tubo termorretráctil, tubo de PVC, cable, papel aislante, cinta de doble cara, cinta adhesiva, correa de algodón y cremallera.

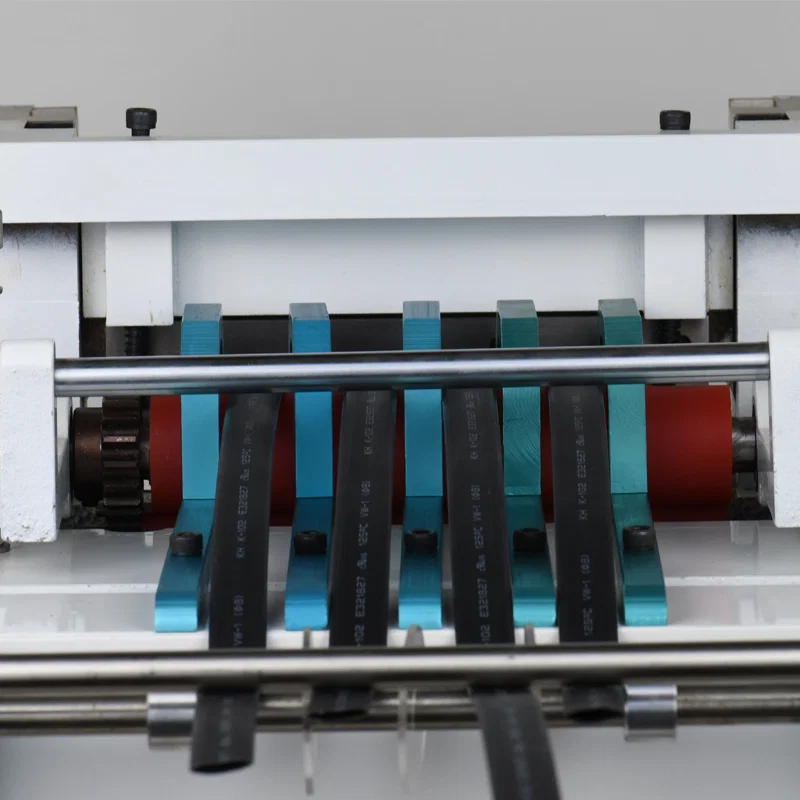

4. Rodillos de alimentación ranurados en yugos con resorte, visibles en la entrada, que sujetan tubo redondo y cinta plana con el mismo par.
5. La tasa de desperdicio se declara baja; la alimentación medida reduce el recorte al borde inicial de la bobina en lugar de una pieza de prueba por cada ajuste.

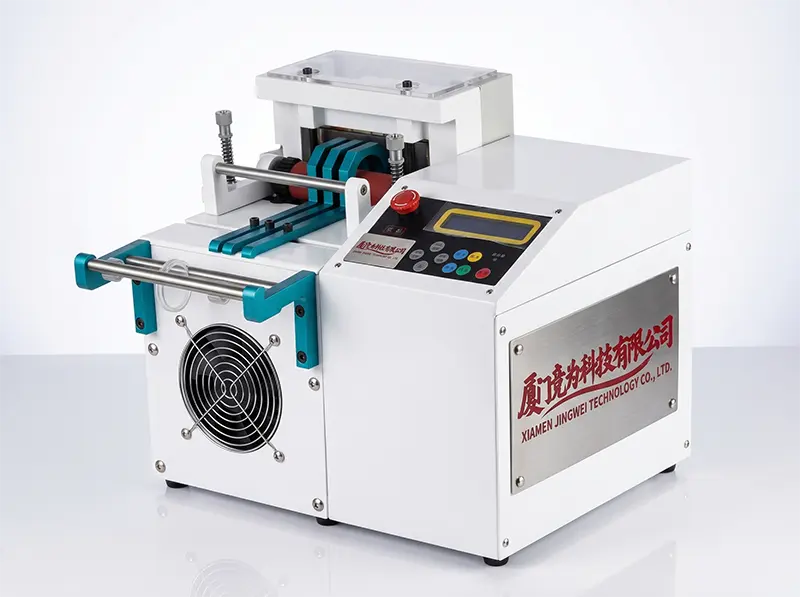

6. Cuchilla protegida bajo cubierta transparente, con paro de emergencia junto al display y bandeja de salida que retira las piezas cortadas de la zona de corte.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-100 |
|---|
| Tipo de máquina | Máquina automática de corte de manguitos, tubos y correas |
|---|
| Sistema de control | Control numérico por microcomputadora |
|---|
| Materiales de corte | Manguitos de goma, manguitos de plástico, tubos termorretráctiles, tubos de PVC, cables, papel aislante, cinta de doble cara, cinta adhesiva, correas de algodón, cremalleras |
|---|
| Funcionamiento | Alimentación y corte automáticos con ajuste preciso de longitud |
|---|
| Tasa de desperdicio | Baja |
|---|
| Aplicación | Fabricación industrial de arneses de cable; dimensionado de tubos, correas y alambre |
|---|
Aplicaciones
— Montaje de tableros de control: tubo termorretráctil cortado a longitud para aislar terminales y empalmes en el cableado del tablero.
— Talleres de arneses: tubo de PVC y funda trenzada cortados a la longitud de cada ramal antes del montaje en el tablero.
— Bobinado y transformadores: papel aislante cortado a las medidas de aislamiento de ranura y de fase.
— Transformación de adhesivos: cinta de doble cara y cinta adhesiva cortadas en piezas fijas para envoltura de bobinas y respaldo de etiquetas.
— Corte textil y de cinchas: correa de algodón y cinta de cremallera cortadas a longitud para bridas, bolsas y acabados de confección.
