La WPM-9935 es una peladora y cortadora automática de cable coaxial montada en armario de pie. Trabaja cable de 3–32 mm, abre hasta seis capas y corta de 1 mm a 10 m desde el carrete, con 50 m disponibles como construcción especial. El pelado del extremo izquierdo alcanza 200 mm y el del derecho 250 mm, y las cuatro cuchillas de acero rápido se accionan con un motor de 1200 W a AC220V 50/60 Hz.
El armario lleva dos cabezales giratorios, uno en cada extremo de la zona de trabajo, de modo que ambos extremos del cable se pelan en el mismo ciclo en lugar de una segunda pasada tras girar la pieza. El cable se extrae del carrete, se mide, se corta, se pela en los dos extremos y cae en la bandeja de descarga en una sola tirada. El carro usa motor y husillo a bolas, y el bastidor de 1430 × 750 × 1300 mm y 320 kg mantiene estable un cable de 32 mm mientras los cabezales cierran sobre él.
Es la única máquina del grupo que combina un paso de 32 mm con dos cabezales de pelado. La WPM-35120 llega a 35 mm pero pela un extremo por ciclo manual, y las WPM-9600S y 9800 cortan y pelan de forma automática pero se detienen en 5.5 mm y 4 mm. Cuando el cable es de tamaño de pistola de carga o de batería y se necesitan los dos extremos, la 9935 elimina por completo la segunda operación.
Características principales
1. Dos cabezales giratorios pelan ambos extremos en un ciclo a 350–750 pcs/h, lo que elimina el giro y la recarga de las máquinas de un solo cabezal.
2. El extremo izquierdo pela hasta 200 mm y el derecho hasta 250 mm, suficiente para una ventana de vaina completa en cualquiera de los dos extremos del mismo cable.
3. Seis capas de pelado, con profundidad de incisión fijada en 0.01 mm.
4. Longitud de corte de 1 mm a 10 m por pieza, con 1 mm a 50 m disponible en configuración especial.
5. Cuatro cuchillas de acero rápido en los dos cabezales, accionadas por un motor de 1200 W a AC220V 50/60 Hz.
6. Accionamiento por motor y husillo a bolas sobre un armario de 1430 × 750 × 1300 mm y 320 kg, con bandeja de descarga que recoge las piezas terminadas.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-9935 |
|---|
| Tipo de máquina | Peladora y cortadora automática de cable coaxial |
|---|
| Diámetro del cable | 3–32 mm |
|---|
| Longitud de corte | 1 mm–10 m (1 mm–50 m personalizable) |
|---|
| Profundidad de incisión | 0.01 mm |
|---|
| Capas de pelado máx. | 6 capas |
|---|
| Capacidad de pelado máx. | Extremo izquierdo 200 mm, extremo derecho 250 mm |
|---|
| Rendimiento de trabajo | 350–750 pcs/h |
|---|
| Cuchilla | 4 pcs de acero rápido |
|---|
| Modo de accionamiento | Motor, husillo a bolas |
|---|
| Alimentación | AC220V, 50/60 Hz |
|---|
| Potencia | 1200 W |
|---|
| Dimensiones | 1430 × 750 × 1300 mm |
|---|
| Peso | 320 kg |
|---|
Aplicaciones

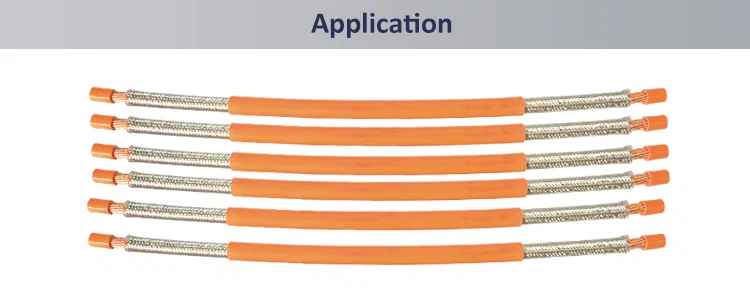

— Cable de pistola de carga para vehículo eléctrico: cable de 3–32 mm cortado desde el carrete y pelado en ambos extremos para el contacto y el prensaestopas.
— Mazo de alta tensión de batería: ventanas de vaina de 200–250 mm en ambos extremos antes de montar el terminal de ojo.
— Cable de estación base y de alimentación: pelado de seis capas en ambos extremos en un ciclo para el montaje del conector.
— Cable de distribución industrial: longitudes de corte de hasta 10 m con la vaina abierta en cada extremo.
— Líneas de ensamblaje con ambos extremos terminados: la bandeja de descarga entrega las piezas peladas al puesto siguiente.
