Máquina de engarce de cable plano a doble extremo WPM-SP20
Máquina de engarce de cable plano a doble extremo WPM-SP20 Thumb Máquina de engarce de cable plano a doble extremo WPM-SP20 Thumb
Video Thumbnail

Máquina de engarce de cable plano a doble extremo WPM-SP20

📅 2025-04-25 👁️ 2,614
  • Modelo del producto: WPM-SP20

  • Especificaciones

    Modelo: WPM-SP20
    Función: Prensado de doble extremo automático
    Sistema de control: Panasonic
    Interfaz: Pantalla táctil
    Ajustes: Longitud de línea, pelado, posición terminal
    Terminales compatibles: PH, XH, ZH, SCN, SM, VH, DuPont
    Velocidad máxima: 22000 piezas/hora
    Estructura: Transmisión por levas, eje excéntrico
    Aplicación: Cable plano, cable electrónico
  • Solicitar presupuesto ahora

La WPM-SP20 corta cable plano, pela los extremos y engarza ambos extremos en un ciclo, en modo de engarce a doble extremo, a un extremo o por intervalos. Trabaja con un sistema de control Panasonic, servocontroles Panasonic y pantalla táctil para paso, longitud y posición de engarce, hasta 22,000 pcs por hora. Las familias de terminal cubiertas son PH, XH, ZH, SCN, SM, VH y DuPont, y un cable de 2 pines puede descargar 5 pcs a la vez.

El cable plano suele cizallarse, separarse y después engarzarse conductor por conductor, y la separación es donde empieza el error de paso. La SP20 posiciona la cinta sobre el eje servo, separa los conductores y prensa ambos extremos sin que el operador manipule el cable entre pasos. El engarce por intervalos permite omitir posiciones en una cinta, y el pelado parcial o total se selecciona por trabajo, de modo que un solo ajuste cubre familias de jumper que de otro modo requerirían utillajes separados.

La SP20 es la única máquina para cable plano de esta selección y la más rápida, con 22,000 pcs por hora frente a 3,200 alambres por hora de la 501S y 530-650 veces por hora de la WPM-5505. No estaña, no inserta carcasas y no procesa alambre unipolar; dentro de este grupo esos trabajos corresponden a la 501S, la WPM-5505 y la JW-CM06, respectivamente.

Características principales

1. Cable plano cortado, pelado y engarzado en ambos extremos en un ciclo

2. Modos de engarce a doble extremo, a un extremo y por intervalos

3. Velocidad de engarce de hasta 22,000 pcs por hora

4. Sistema de control Panasonic y servocontrol Panasonic, con entrada de parámetros por pantalla táctil

5. Tipos de terminal PH, XH, ZH, SCN, SM, VH y DuPont

6. El cable de 2 pines descarga 5 pcs simultáneamente; pelado parcial o total en cualquiera de los dos extremos

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-SP20
Tipo de cableCable plano
Sistema de controlPanasonic, Japón
Sistema de accionamientoServo Panasonic
Interfaz de operaciónPantalla táctil
Velocidad de engarceHasta 22,000 pcs por hora
Tipos de terminalPH, XH, ZH, SCN, SM, VH, DuPont
Modos de operaciónEngarce a doble extremo, a un extremo y por intervalos
Función especialEl cable de 2 pines descarga 5 pcs simultáneamente
PeladoExtremos con pelado parcial o total

Aplicaciones

— Jumpers de electrónica de consumo: terminales PH y DuPont sobre cable plano, con ambos extremos engarzados

— Arneses planos internos de electrodomésticos: terminales XH y ZH, con engarce por intervalos para posiciones omitidas

— Lazos de pantallas e instrumentos: terminales SCN y SM sobre cinta de paso fino

— Enlaces placa a placa: cable plano de 2 pines a 5 pcs por ciclo

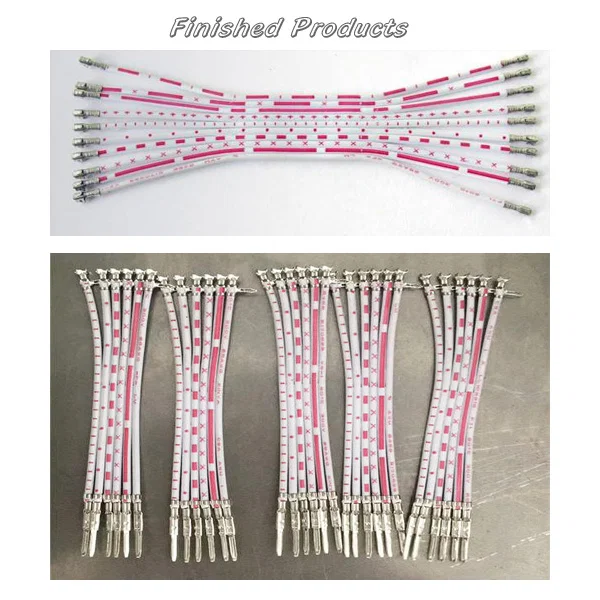

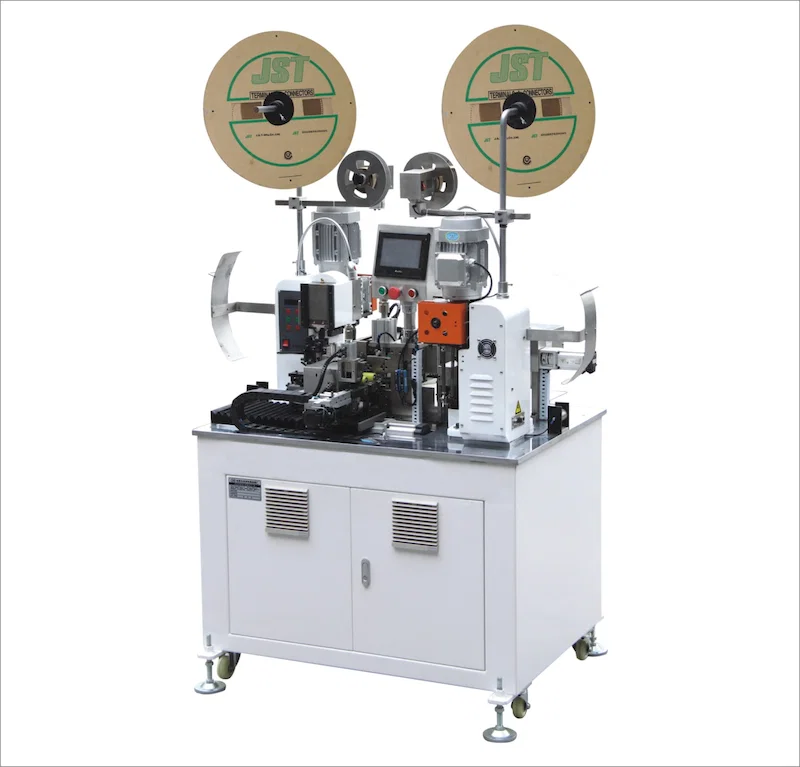

WPM-SP20 flat ribbon cable cutting stripping crimping machine with two JST terminal reelsFinished flat ribbon harnesses with pink striped insulation and crimped terminals at both ends
Auto Flat Cable Double End Crimp WPM-SP20
